DKL-6 — система периодического контроля состояния высоковольтных муфт и кабелей

Описание системы периодического контроля состояния высоковольтных муфт и кабелей DKL-6:

Наиболее часто встречающейся проблемой при эксплуатации высоковольтных кабельных линий с изоляцией из сшитого полиэтилена (СПЭ) являются дефекты в изоляции концевых и соединительных муфт. Именно по этой причине чаще всего происходит выход из строя как «старых», так и сравнительно новых кабельных линий. Контроль состояния изоляции самих высоковольтных кабелей с СПЭ изоляцией становится критичным ближе к завершению срока эксплуатации кабельной линии.

Развитие дефектов в СПЭ изоляции, особенно в муфтах, обычно происходит достаточно быстро. Поэтому периодические «off-line» испытания, эффективные для кабелей с изоляцией бумага-масло, не обеспечивают надежной эксплуатации современных кабельных линий.

Максимально эффективно организовать контроль состояния кабельных линий с СПЭ изоляцией можно при использовании систем непрерывного мониторинга, но такие системы экономически оправданы для самых дорогих и ответственных кабельных линий. Причина одна – высокая стоимость систем стационарного контроля.

На практике более целесообразно использовать системы периодического мониторинга состояния кабельных линий. В основе использования таких систем лежит техническая возможность безопасного проведения измерений параметров контролируемой линии в любой момент времени. Для этого стационарно устанавливаются только первичные датчики, а сами измерения производятся при помощи переносных диагностических приборов и систем.

Система DKL-6 предназначена для организации периодического мониторинга состояния муфт кабельных линий.

Система состоит из трех основных элементов:

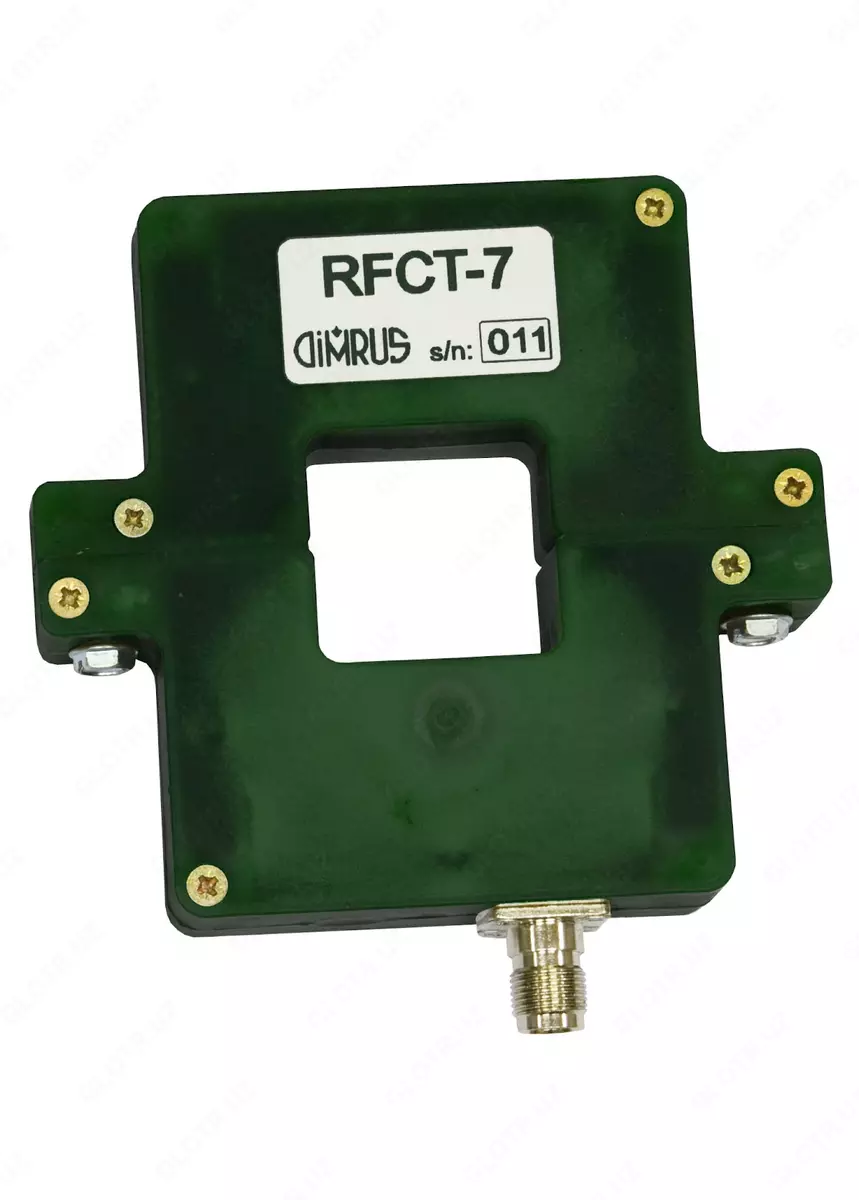

DKL-RFCT - комплект первичных датчиков и коммутационной коробки, в которой производится подключение переносного прибора к датчикам. Датчики RFCT-7 (а для наиболее мощных кабельных линий используются датчики RFCT-4) монтируются на проводнике заземления экрана кабеля или соединительной муфты. Кабели от датчиков выводятся в соединительную коробку к коммутационной плате. К разъемам этой платы можно оперативно подключать любой измерительный прибор;

DIM-Loc - переносной прибор регистрации и анализа частичных разрядов в изоляции муфт и кабелей. При помощи этого компактного прибора производится измерение частичных разрядов в изоляции. Измерение может производиться в любом из трех диапазонов частот – акустическом, высокочастотном и сверхвысокочастотном. Это позволяет надежно контролировать состояние муфт и самого высоковольтного кабеля;

iNVA - база данных на персональном компьютере и экспертное программное обеспечения мониторинга, углубленной диагностики состояния кабельных линий и прогнозирования возможных сроков эксплуатации кабельных линий.

В качестве дополнительных опций с прибором DIM-Loc могут быть поставлены любые другие датчики частичных разрядов, например, дистанционный акустический датчик, высокочастотные токовые клещи, различные антенны и прочее
