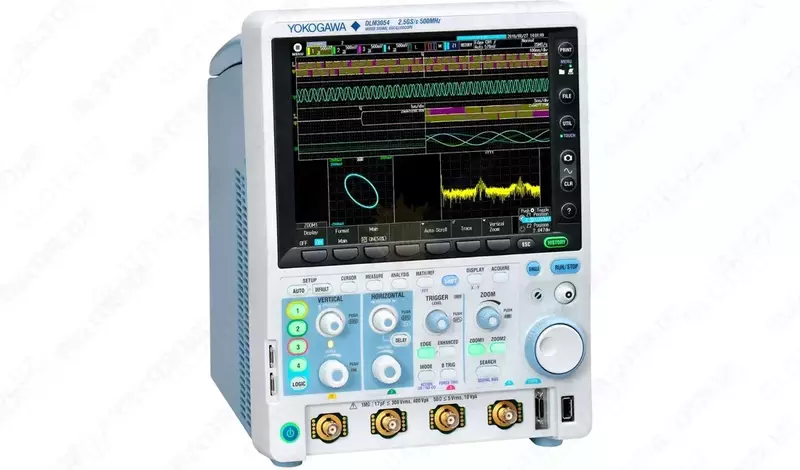

DLM2000 — осциллограф смешанных сигналов

Принцип действия осциллографов основан на аналого-цифровом преобразовании входного сигнала с последующей его цифровой обработкой и индикацией выборки сигнала на экране прибора. Осциллографы обеспечивают визуальное наблюдение, запоминание в цифровой форме и измерение амплитудно-временных параметров сигналов по 2 и 4 независимым каналам. DLM2000 первый в своем классе получил функцию перестраиваемого осциллографа смешанных сигналов (flexible MSO), которая позволяет преобразовать один аналоговый канал в восьмиразрядный логический анализатор.

Особенности осциллографа смешанных сигналов DLM2000:

Высокая частота сбора данных: максимально 450 000 форм сигналов/с/канал;

Запись данных, предшествующих запуску развертки;

Просмотр и анализ до 20 000 последних форм сигналов после окончания сбора данных (в зависимости от режима и комплектации);

Сбор данных с высокой скоростью и быстрый отклик;

Простота захвата и выделения аномалий с сохранением данных до момента запуска;

Большой набор режимов синхронизации для обработки сигналов сложной формы;

Универсальные функции масштабирования и поиска;

Функция длительного «аналогового послесвечения» (Dot Density Display);

Анализ интерфейсов последовательной передачи данных I2C, SPI, CAN, LIN, UART (опции);

Одновременное измерение и анализ 4 аналоговых или 3 аналоговых и 8 логических каналов;

Эквивалентная частота выборки 125 Гвыб/с;

Анализ характеристик источников питания (опция);

Встроенный принтер (опция);

Фильтр реального времени, позволяющий уменьшить шумы в различных приложениях;

Функция увеличения для двух различных точек;
