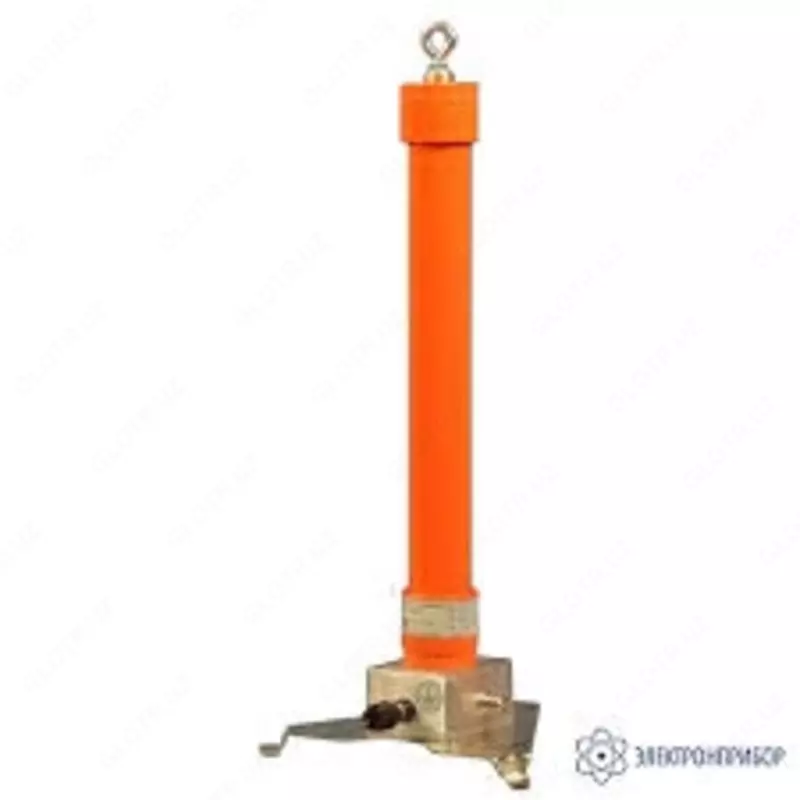

ДН-20э — делитель напряжения

В наличии Код: P-1068704

15 000 сум / шт.

Купить

В корзину

Написать

Описание

Назначение делителя напряжения ДН-20э:

Делитель напряжения ДН-20э предназначен для использования в качестве масштабных преобразователей высоких напряжений постоянного тока и напряжений переменного тока в частотном диапазоне от 1 Гц до 20000 Гц.

Резистивно-емкостные сборки плеч высокого и низкого напряжения делителя помещены в диэлектрический корпус. В плече низкого напряжения установлен разрядник для защиты от перенапряжений.

Цилиндрический корпус закрыт с торцов крышками дюралюминия. В верхней крышке корпуса, предусмотрены два отверстия с резьбой М8 для крепления делителя и подключения его к шинам высокого напряжения. В нижней крышке также имеются отверстия для крепления (4шт. с резьбой М6) и установлен разъем, для подключения измерительного кабеля.

Делители могут использоваться в закрытых помещениях электроэнергетических объектов и в высоковольтных лабораториях при проведении испытаний оборудования.

Применение делителя напряжения ДН-20э:

Область применения делителя напряжения ДН-20э – электротехническая промышленность, экспериментальная физика.

Технические характеристики делителя напряжения ДН-20э:

Параметр	Значение
Номинальный коэффициент деления	2000
Диапазон преобразования напряжения постоянного тока, кВ	±(1 … 20)
Диапазон преобразования действующих значений напряжения переменного тока в частотном диапазоне 1 Гц – 20 кГц, кВ	1 … 20
Пределы допускаемой относительной основной погрешности коэффициента деления при измерении действующих значений напряжения переменного тока номинальной частотой 50 Гц и напряжения постоянного тока, %	± 0,5
Пределы допускаемой относительной дополнительной погрешности коэффициента деления при измерении действующих значений напряжения переменного тока в частотном диапазоне от 1 Гц до 20 кГц, %	± 0,5
Дополнительная погрешность коэффициента деления делителя для всех видов измеряемых напряжений, обусловленная влиянием температуры окружающего воздуха в диапазоне рабочих температур (5 … 40) °С	не превышает 50 % от пределов допускаемой относительной основной погрешности при нормальном значении температуры
Время установления рабочего режима измерений, не более, с	60
Средняя наработка на отказ, не менее, ч	7000
Нормальные условия эксплуатации
Температура окружающего воздуха, °С	20 ± 5
Относительная влажность воздуха, %	30…80
Атмосферное давление, мм рт. ст	630-800
Рабочие условия эксплуатации
Температура окружающего воздуха, °С	5…40
Относительная влажность воздуха, %	80 при 25 °С
Атмосферное давление, мм рт. ст	630-800
Средний срок службы, не менее, лет	20
Габаритные размеры, не более, мм	240х90х110
Масса делителя, не более, кг	1

Комплект поставки ДН-20э

№	Наименование	Количество
1	Делитель напряжения ДН-20э в сборе	1
2	Кабель измерительный	1
3	Руководство по эксплуатации	1
4	Паспорт	1
5	Методика поверки	1
6	Транспортная тара	1
