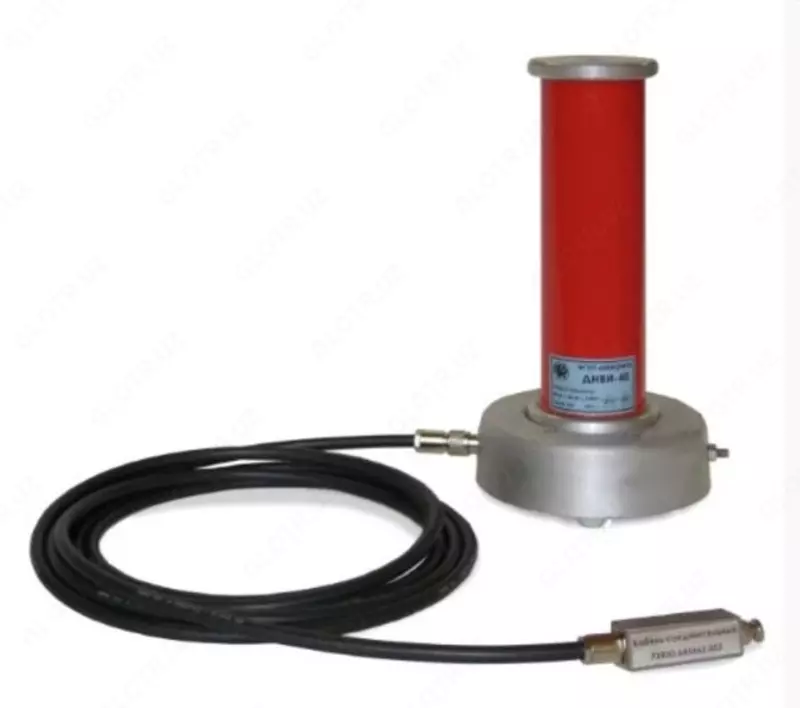

ДНВИ-40 — высоковольтный импульсный делитель напряжений

Технические характеристики высоковольтного импульсного делителя напряжений ДНВИ-40:

Параметр	Значение
Диапазон входных напряжений постоянного тока, кВ	От 1 до 40
Диапазон входных напряжений переменного тока частотой 50 Гц, кВ	От 1 до 30
Диапазон входных напряжений импульсного тока (1.2/50 мкс) тока, кВ	От 1 до 100
Пределы допускаемой основной относительной погрешности измерений напряжений постоянного тока, %	±1
Пределы допускаемой основной относительной погрешности измерений среднеквадратических значений напряжений переменного тока частотой 50 Гц, %	±1
Коэффициент деления	2500
Диапазон рабочих частот, МГц	От 0 до 20
Максимальное значение входного напряжения делителей напряжений (Uвх) в диапазоне рабочих частот более 50 Гц	Определяется по формуле Uвх=1,3 / √ƒ х 106, где ƒ - рабочая частота, Гц
Пределы допускаемой основной относительной погрешности измерений среднеквадратических значений напряжений переменного тока (%) в диапазоне рабочих частот, Гц от 50 до 2·104 от 2·104 до 106 от 106 до 2·107	±1; ±5; ±50
Пределы допускаемой дополнительной относительной погрешности коэффициента деления, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочих условий применения на каждые 10 ⁰С, %	±1
Время нарастания переходной характеристики делителей напряжения (при воздействии импульса амплитудой до 100 кВ, длительностью 50 мкс), нс, не более	17
Входной импеданс: входная емкость, пФ, не более; входное сопротивление, МОм, не менее	50; 145
Выходной импеданс: выходная емкость (с кабелем), нФ, не более выходное сопротивление (с кабелем), кОм, не более	108; 63
Допускаемая реактивная мощность, вар, не более	500
Напряжение кондуктивных и излучаемых индустриальных радио- помех, создаваемых делителями напряжений, не превышает значений, указанных в ГОСТ Р 51318.22	Для класса Б
Делители напряжений устойчивы к радиочастотному электромаг- нитному полю в соответствии с ГОСТ Р 51317.4.3	Степень жесткости 3 с критерием качества функционирования А при подаче радиочастотного электромагнитного поля в полосе частот от 80 до 1000 МГц
Делители напряжений устойчивы к воздействию электростатических разрядов в соответствии с ГОСТ Р 51317.4.2	2 степень жесткости с критерием качества функционирования В при подаче испытательного напряжения методом контактного разряда, 3 степень жесткости с критерием качества функционирования В при подаче испытательного напряжения методом воздушного разряда
Общие характеристики
Длина кабеля соединительного с учетом соединителей, м, не менее	5
Средняя наработка на отказ для рабочих условий применения, ч	20000
Средний срок службы, лет	10
Сопротивление защитного заземления между любой доступной для прикосновения точкой металлического основания делителей напряжений и зажимом заземления, Ом, не более	0,1
Степень защиты оболочки делителей напряжений по ГОСТ 14254	IP40DH
Категория монтажа (степень загрязнения 1)	I
