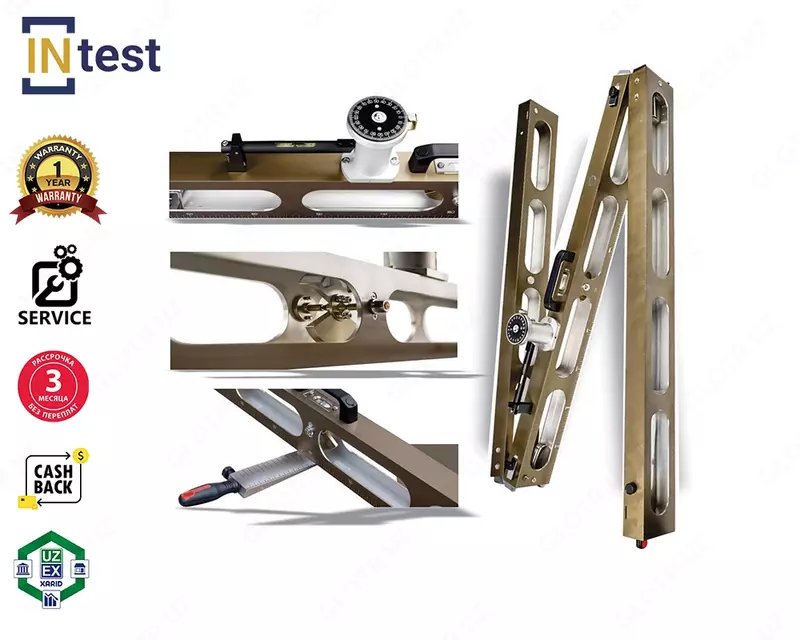

Дорожная рейка РДУ

 Данный измерительный прибор предназначен для определения длины, уклонов, неровностей и толщины слоёв дорожного покрытия и изоляционных материалов. Он применяется при строительстве и контроле качества автодорог, аэродромов и других объектов, где необходимы точные геометрические замеры.

Диапазон измерения длины: 0–3000 мм

Погрешность измерения длины: ±2 мм

Длина рейки в рабочем состоянии: 3000 ± 2 мм

Ширина опорной грани рейки: 50 ± 2 мм

Прогиб рейки под собственным весом (при пролёте 2900 мм): не более 0,4 мм

Отклонение опорной грани от плоскости: не более 0,2 мм

Отклонение боковой грани от прямолинейности: не более 1 мм

Цена деления шкалы рейки: 5 мм

Шкала эклиметра (градуировка углов): 18°26′, 26°34′, 33°41′, 45°

Погрешность эклиметра: ±2°30′

Диаметр измерительной площадки: 10 ± 0,5 мм

Погрешность измерения уклона: ±0,5 %

Цена деления шкалы уклона: 1 %

Угол клина провешивателя: 5°4′ ± 5′

Ширина плоской грани клина: 50,0 ± 0,5 мм

Диапазон измерения неровностей: 0,01–10 мм

Дискретность измерения неровностей: 0,01 мм

Шаг отсчёта шкалы: 1 мм

Измерение толщины изоляционных слоёв:

• прокатный метод: 5–1500 мм

• контактный метод: 5–1000 мм

Погрешность измерения толщины: ±2 мм

Температурный диапазон окружающей среды: 20 ± 5 °C

Погрешность измерения расстояний (цанга): ±0,5 мм
