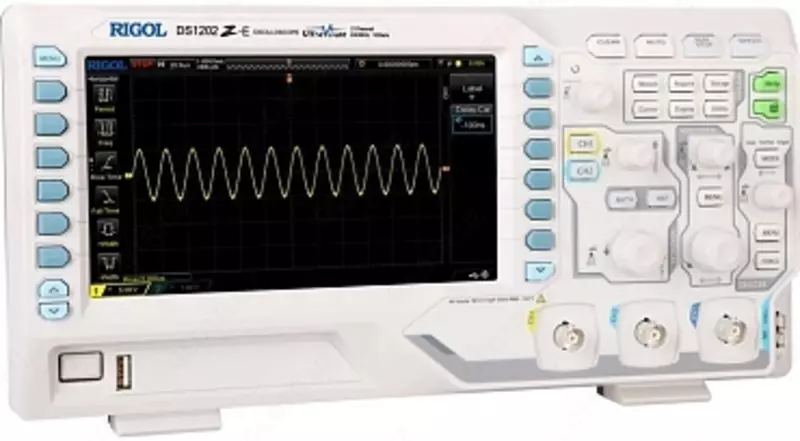

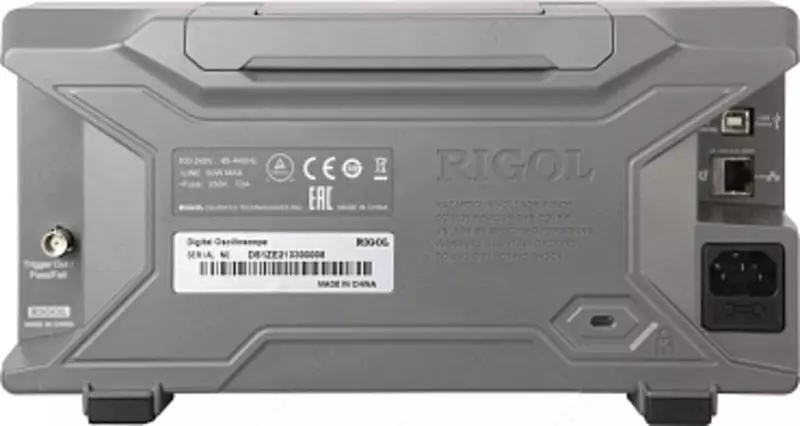

DS1102Z-E - цифровой осциллограф

Характеристики DS1102Z-E

Характеристика				Значение
Полоса пропускания				100 MГц
Режим дискретизации				Реальное время
Количество каналов				2 аналоговых + вход внешнего запуска
Регистрация		Режим		Обычный Пиковый детектор 4 нс Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024 выборок) Высокое разрешение 12 бит
		Макс. дискретизация (реальное время)		1 Гвыб/сек (500 Мвыб/сек - 2 канала)
Вход		Связь по входу		открытый, закрытый, земля
		Входной импеданс		1 MΩ±1% || 15 пФ ±3 пФ
		Учет ослабления пробников		0,01х-1000х с шагом 1-2-5
		Максимальное входное напряжение		300 Вскз CAT I, 100 Вскз CAT II Переходное перенапряжение 1000 Вп-п
		Ограничение полосы пропускания		20 МГц, полный диапазон
Параметры горизонтальной системы		Скорость захвата осциллограмм		30000 осц./сек
		Интерполяция		(sin x)/x
		Глубина записи (макс.)		24 М точек
		Коэффициент развертки		2 нс/дел ~ 50 с/дел, с шагом 1~2~5
					Погрешность временной базы		≤±25 ppm
		Максимальная задержка		Пред-запуск: ≥ 1/2 (Глубина записи / Частота дискретизации) Пост-запуск: 1 с....500 с
		Режимы		Y-T, X-Y, самописец, задержка
		Параметры вертикальной системы		Вертикальное разрешение		8 бит
Вертикальное отклонение							1 мВ/дел ~ 10 В/дел
Диапазон смещения				±2 В (1 мВ/дел ~ 499 мВ/дел), ±100 В (500 мВ/дел ~ 10 В/дел )
Полоса пропускания для аналогового периодического сигнала				DC ~ 100 МГц
Полоса пропускания для однократного сигнала				DC ~ 100 МГц
Ограничение полосы пропускания				20 МГц
Низкочастотный предел				≤5 Гц ( на входе BNC)
Время нарастания				≤3,5 нс (типичное)
Погрешность коэф. усиления				<10 мВ: ±4% от полной шкалы ≥10 мВ: ±3% от полной шкалы
Погрешность смещения				±0,1 дел ±2 мВ ±1% смещения
Изоляция между каналами				≥40 дБ
Измерения				Курсорные		ручные (ΔV, ΔT, 1/ΔT), слежение, авто
		Автоматические		Period, Frequency, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, tVmax, tVmin, Positive Rate, Negative Rate, Delay 1→2↑, Delay 1→2↓, Phase 1→2↑, Phase 1→2↓, Maximum, Minimum, Peak-Peak, Value, Top Value, Bottom Value, Amplitude, Upper Value, Middle Value, Lower Value, Average, Vrms, Overshoot, Pre-shoot, Area, Period Area, Period Vrms, Variance
		Отображение		5 измерений одновременно
		Статистика		Среднее, максимальное, минимальное, девиация, количество измерений
		Частотомер		встроенный, 6 разрядов
		Математические операции		A+B, A-B, A×B, A/B, FFT, &&, ||, ^, !, intg, diff, sqrt, lg, ln, exp, abs, фильтр
		FFT окна		прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник
		Отображение в режиме БПФ		полное окно, половина окна
		Масштаб для FFT окна		dB/dBm, Vrms
		Фильтр		ФНЧ, ФВЧ, полосовой, режекторный
		Количество шин для декодирования		2
		Декодирование		Parallel, RS-232/UART , I²C, SPI
