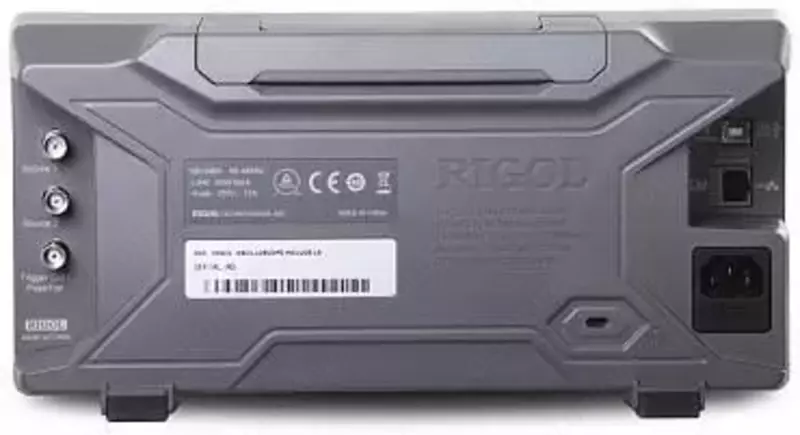

DS1104Z-S Plus - цифровой осциллограф

Характеристики DS1104Z-S Plus

Характеристика				Значение
Полоса пропускания				100 MГц
Режим дискретизации				Реальное время
Количество каналов				4 аналоговых + 16 цифровых (опция)
Минимальная детектируемая длительность импульса				Цифровые каналы (опция): 10 нс
Регистрация		Режим		Обычный Пиковый детектор 4 нс (аналоговые каналы), 4 нс (цифровые каналы - опция) Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024 выборок) Высокое разрешение 12 бит
		Макс. дискретизация (реальное время)		Аналоговые каналы: 1 Гвыб/сек (500 Мвыб/сек - 2 канала, 250 Мвыб/сек - 4 канала) Цифровые каналы (опция): 1 Гвыб/сек (8 каналов), 500 Мвыб/сек (16 каналов)
Вход		Связь по входу		открытый, закрытый, земля
		Входной импеданс		Аналоговые каналы: 1 MΩ±1% || 15 пФ ±3 пФ Цифровые каналы (опция): 100 кΩ±1% || 8 пФ ±3 пФ
		Учет ослабления пробников		0,01х-1000х с шагом 1-2-5
		Максимальное входное напряжение		Аналоговые каналы: 300 Вскз CAT I, 100 Вскз CAT II Переходное перенапряжение 1000 Вп-п Цифровые каналы (опция): 40 Вскз CAT I Переходное перенапряжение 800 Вп-п
		Ограничение полосы пропускания		20 МГц, полный диапазон
Параметры горизонтальной системы		Скорость захвата осциллограмм		30000 осц./сек
		Интерполяция		(sin x)/x
		Глубина записи		Аналоговые каналы: Один канал: Авто, 12 К, 120 К, 1.2 М, 12 М и 24 М Два канала: Авто, 6 К, 60 К, 600 К, 6 М и 12 М Четыре канала: Авто, 3 К, 30 К, 300 К, 3 М и 6 М Цифровые каналы (опция): 24 М (8 каналов) / 12 М (16 каналов)
		Коэффициент развертки		5 нс/дел ~ 50 с/дел, с шагом 1~2~5
					Погрешность временной базы		≤±25 ppm
		Максимальная задержка		Пред-запуск: ≥ 1/2 (Глубина записи / Частота дискретизации) Пост-запуск: 1 с....500 с
		Режимы		Y-T, X-Y, самописец, задержка
		Параметры вертикальной системы		Вертикальное разрешение		Аналоговые каналы: 8 бит Цифровые каналы (опция): 1 бит
Аналоговые каналы
Вертикальное отклонение		1 мВ/дел ~ 10 В/дел
Диапазон смещения		±2 В (1 мВ/дел ~ 499 мВ/дел), ±100 В (500 мВ/дел ~ 10 В/дел )
Полоса пропускания для аналогового периодического сигнала		DC ~ 100 МГц
Полоса пропускания для однократного сигнала		DC ~ 100 МГц
Ограничение полосы пропускания		20 МГц
Низкочастотный предел		≤5 Гц ( на входе BNC)
Время нарастания		≤3,5 нс (типичное)
Погрешность коэф.усиления		<10 мВ: ±4% от полной шкалы ≥10 мВ: ±3% от полной шкалы
Погрешность смещения		±0,1 дел ±2 мВ ±1% смещения
Изоляция между каналами		≥40 дБ
Цифровые каналы (опция MSO Upgrade)
Пороги		1 группа из 8 каналов, настраиваемые
Уровень порогов		TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) 0 В Настраиваемые пользователем
Диапазон значений порогов		±15 В с шагом 10 мВ
Погрешность установки порога		±(100 мВ + 3% от установленного значения)
Макс. динамический диапазон		±10 В + значение порога
Мин. размах напряжения		500 мВп-п
Вертикальное разрешение		1 бит
Измерения		Курсорные		ручные (ΔV, ΔT, 1/ΔT), слежение, авто
		Автоматические		Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑, Delay A→B↓, Phase A→B↑, Phase A→B↓
		Отображение		5 измерений одновременно
		Статистика		Среднее, максимальное, минимальное, девиация, количество измерений
		Частотомер		встроенный, 6 разрядов
		Математические операции		A+B, A-B, A×B, A/B, FFT, &&, ||, ^, !, intg, diff, sqrt, lg, ln, exp, abs, фильтр
		FFT окна		прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник
		Отображение в режиме БПФ		полное окно, половина окна
		Масштаб для FFT окна		dB/dBm, Vrms
		Фильтр		ФНЧ, ФВЧ, полосовой, режекторный
		Количество шин для декодирования		2
		Декодирование		Parallel, RS-232/UART , I²C, SPI
