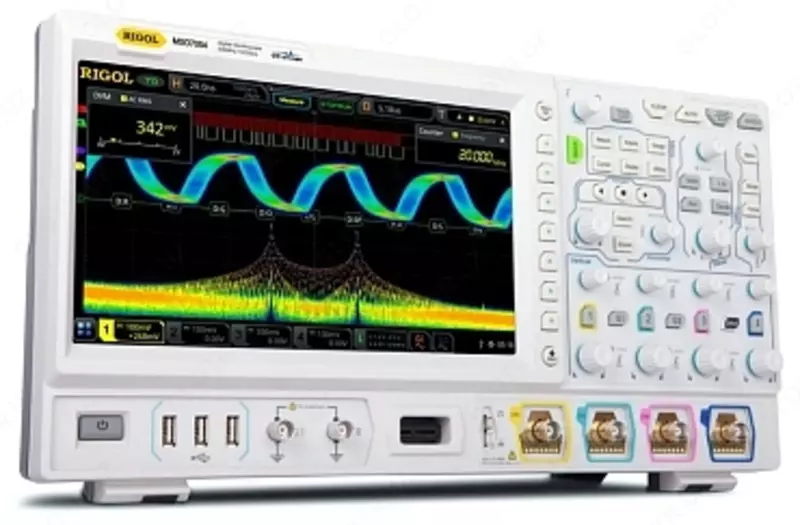

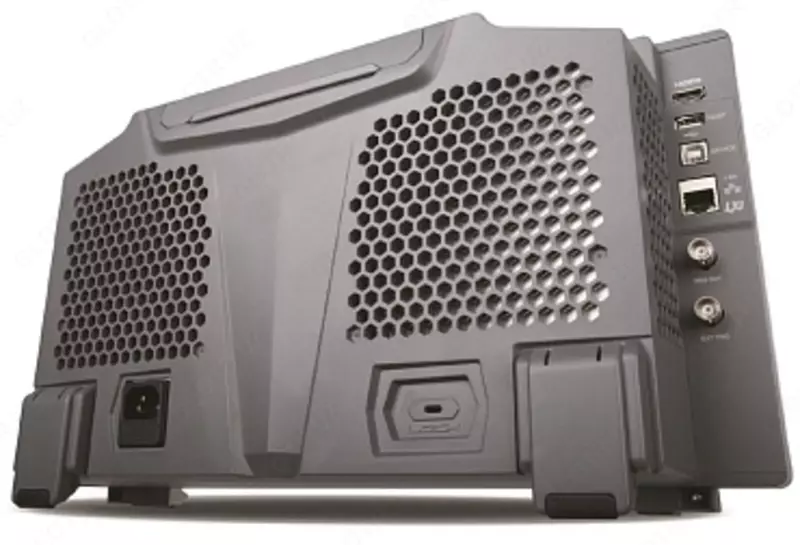

DS7024 - цифровой осциллограф

Характеристики DS7024

Характеристика				Значение
Полоса пропускания				200 MГц
Режим дискретизации				Реальное время
Количество каналов				4 аналоговых + внешний запуск
Макс. скорость захвата осциллограмм				≥600000 осц./сек
Регистрация		Режим		Обычный Пиковый детектор: 400 пс Усреднение (2, 4, 8, 16…65536 выборок)
		Макс. дискретизация (реальное время)		10 Гвыб/сек (5 Гвыб/сек - два канала; 2,5 Гвыб/сек - четыре канала)
						Глубина записи		100 М точек (50 М точек - два канала; 25 М точек - четыре канала) - штатно 250 М точек (125 М точек - два канала; 50 М точек - четыре канала) - опция 2RL 500 М точек (250 М точек - два канала; 125 М точек - четыре канала) - опция 5RL
		Параметры вертикальной системы		Связь по входу						открытый, закрытый
						Входной импеданс		1 MОм ±1% || 17 пФ ±3 пФ
Учет ослабления пробников				0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, и 1000X
Определение пробников				автоматическое определение пробников Rigol
Макс. входное напряжение	1 МОм			300 Вскз CAT I, 400 Впик; переходное перенапряжение 1600 Впик
	50 Ом			5 Вскз
Вертикальное разрешение				8 бит
Вертикальное отклонение	1 МОм			1 мВ/дел ~ 10 В/дел
	50 Ом			1 мВ/дел ~ 1 В/дел
Диапазон смещения	1 МОм			±1 В (1 мВ/дел ~ 80 мВ/дел) ±30 В (51 мВ/дел ~280 мВ/дел) ±100 В (285 мВ/дел ~ 10 В/дел )
	50 Ом			±1 В (1 мВ/дел ~ 100 мВ/дел) ±4 В (102 мВ/дел ~1 В/дел)
Динамический диапазон				±5 дел (8 бит)
Ограничение полосы пропускания				20 МГц
Погрешность коэфф. усиления				±2% от полной шкалы
Погрешность смещения				<200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения ≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения
ESD защита				±8 кВ (на входе BNC)
Изоляция между каналами				≥40 дБ
Параметры горизонтальной системы				Коэффициент развертки		2 нс/дел ~ 1000 с/дел
		Временное разрешение						10 пс (100 Гвыб/сек)
		Погрешность временной баз		±2 ppm ± 2 ppm/год
						Максимальная задержка		Пред-запуск: ≥ 1/2 ширины экрана Пост-запуск: 1 с....100 дел
		Диапазон коррекции смещения между каналами		±100 нс
