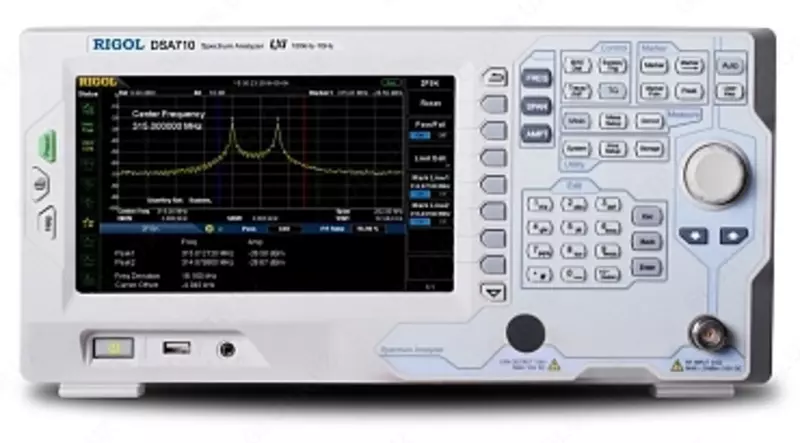

DSA705 - Анализатор спектра

Характеристики DSA705

Характеристики	Параметры	Значения
ЧАСТОТА	Частотный диапазон	100 кГц…500 МГц
	Разрешение	1 Гц
	Начальная калибровочная точность	<± 1х10-6
	Температурная стабильность источника опорной частоты	<± 2х10-6
	Изменение погрешности источника опорной частоты	<± 2х10-6/год
	Погрешность измерения частоты	Разрешение маркера: полоса обзора / (кол. точек развертки-1)
		Погрешность: ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)
	Счетчик частоты	Разрешение 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц Погрешность: ± (индицируемая частота × погрешность опорной частоты + разрешение счетчика)
	Полоса обзора	Нулевая, 100 Гц…500 МГц
	Погрешность полосы обзора	± полоса обзора / (кол. точек развертки-1)
	Плотность фазовых шумов	<-80 дБн/Гц @ 10 кГц <-100 дБн/Гц @ 100 кГц
ПОЛОСА ПРОПУСКАНИЯ	Полоса пропускания ПЧ (-3 дБ )	100 Гц… 1 МГц,с шагом 1-3-10
	Полоса пропускания ПЧ (-6 дБ ) (опция DSA800-EMI)	200 Гц, 9 кГц, 120 кГц
	Избирательность фильтров по уровням (60 дБ/3 дБ)	<5:1
	Погрешность установки полосы пропускания ПЧ	<5%
	Полоса пропускания видео	1 Гц … 3 МГц, с шагом 1-3-10
АМПЛИТУДА	Диапазон измерения уровня	Уровень собственных шумов … +20 дБм
	Максимальный уровень на входе (аттенюатор30 дБ)	50 В (постоянное напряжение) +20 дБм (100 мВт) мощность непрерывного сигнала +30 дБм (1 Вт) макс. опасный уровень
	Средний уровень шумов (типично) 0 дБ аттенюатор, усреднение ≥50, RBW=VBW=100 Гц	без предусилителя: 100 кГц…1 МГц: <-90 дБм, типично -110 дБм 1 МГц…500 МГц: <-100 дБм, типично -110 дБм с предусилителем: 100 кГц…1 МГц: <-110 дБм-, типично -130 дБм 1 МГц…500 МГц: <-120 дБм, типично -130 дБм
	Частотный отклик (f≥100 кГц, аттенюатор = 10 дБ, отн. 50 МГц)	без предусилителя: < 0,7 дБ с предусилителем: < 1,0 дБ
			Аттенюатор	Предел ослабления: 0…30 дБ, с шагом 1 дБ
	Погрешность переключения (центральная частота=50 МГц, относит. 10 дБ): < 0,5 дБ
		Абсолютная амплитудная погрешность (центральная частота =50 МГц, пик. детектор, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 ºC)		± 0.4 дБ
	Установка опорного уровня	Диапазон: -100 дБм…+20 дБм с шагом 1 дБ
		Разрешение логарифмической шкалы 0,01 дБ, линейной - 4 цифры
		Погрешность измерения (достоверность 95%, с/ш>20 дБ, RBW=VBW=1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота <1,5 ГГц, 20 ºC to 30 ºC) <1,5 дБ
	Гармонические искажения 2-го порядка (центральная частота ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ)	SHI : +40 дБм
	Интермодуляционные искажения 3-го порядка (центральная частота ≥50 МГц, аттенюатор = 10 дБ, двухтональный сигнал вх. уровень =-20 дБ)	TOI: +10 дБм (центральная частота >30 МГц)
	Проникновение центральной частоты Побочные сигналы	<-60 дБн
	Собственные комбинационные помехи (вх. терминатор 50 Ом, аттенюатор = 0 дБ)	<-88 дБм, типично
	Переключение разрешения по полосе пропускания (относит. 1 кГц RBW)	<0,1 дБ
	Логарифмическая шкала	1 дБ…200 дБ
	Линейная шкала	0 до опорного уровня
	Количество точек	601
	Количество графиков	3 + основной
	Тип детектора	Обычный, положительный пиковый, отрицательный пиковый, выборка, среднеквадратичное значение, среднее значение напряжения Квази-пиковый (опция DSA800-EMI)
	Операции над графиками	очистить, удержание максимума, удержание минимума, усреднение, просмотр, закрыть
	Единицы измерения	дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
	РАЗВЕРТКА	Диапазон	10 мс… 500 с (нулевой обзор) 20 мкс ….500 с (100 Гц ≤ полоса обзора ≤ 500 МГц)
				ПРЕДУСИЛИТЕЛЬ	Усиление 100 кГц…1 ГГц	20 дБ (штатно)
НЕПРЕРЫВНЫЙ ЗАХВАТ СИГНАЛА (опция SSC-DSA)	Диапазон измерения	202 кГц
	Скорость измерения	650 спектр/с

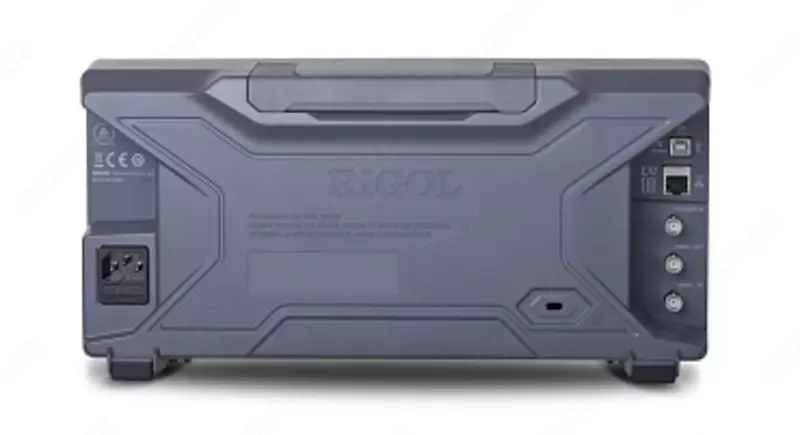

ВХОДЫ/ВЫХОДЫ	ВЧ вход	Соединитель N-типа (female) ; 50 Ом;
	Вход/выход опорного генератора	Соединитель типа BNC (female) Импеданс 50 Ом (типичное) Вход 10 МГц: Частота 10 МГц±5 ppm уровень 0 дБм…10 дБм Выход 10 МГц: Частота 10 МГц уровень +3 дБм…10 дБм, +8 дБм типично
	Вход внешнего запуска	Соединитель типа BNC (female) Импеданс 1 кОм (типичное)
	Интерфейсы коммуникационные	USB Host 2.0 USB Device 2.0 LAN(LXI core 2011) GPIB опция, через соединитель USB-GPIB
			Запуск	Источник запуска	свободный, видео, внешний
				Внешний запуск	5 В TTL уровень
						ОБЩИЕ ДАННЫЕ	Дисплей	Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8”, 65536 цветов
Поддержка принтера	Протокол PictBridge
Сохранение в память	USB флэш устройство (не идет в комплекте) Встроенный флэш диск
Напряжение питания	Входное напряжение: AC 100 В… 240 В/ 45 Гц… 440 Гц
Потребляемая мощность	35 Вт, типично; 50 Вт, масимально
Габаритные размеры	361,6 x 178,8 х 128 мм
Масса	4,25 кг
Рабочая температура	0 ºC …50 ºC
Относит. влажность	≤95% (0 ºC …30 ºC) ≤75% (30 ºC …40 ºC)
