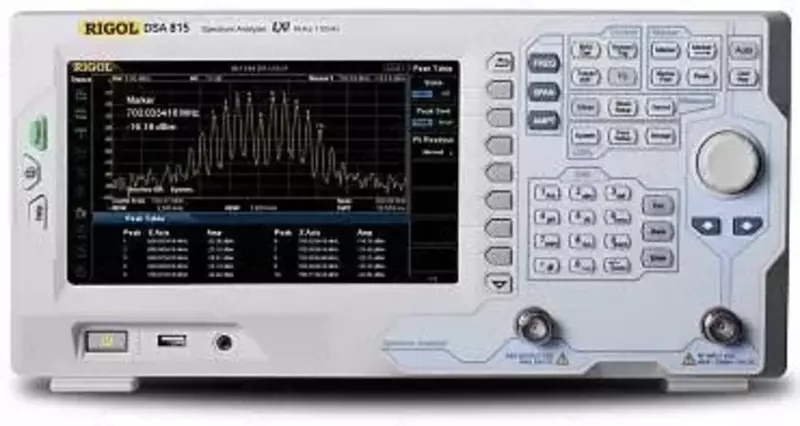

DSA815-TG - анализатор спектра с трекинг-генератором

Характеристики DSA815-TG

Характеристики	Параметры	Значения
ЧАСТОТА	Частотный диапазон	9 кГц…1,5 ГГц
	Разрешение	1 Гц
	Температурная стабильность источника опорной частоты	± 2х10-6
	Изменение погрешности источника опорной частоты	± 2х10-6/год
	Погрешность измерения частоты	Разрешение маркера: 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц
		Погрешность: ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)
	Полоса обзора	Нулевая, 100 Гц…1,5 ГГц
	Погрешность полосы обзора	± полоса обзора / (кол. точек развертки-1)
	Плотность фазовых шумов	<-80 dBс/Гц @ 10 кГц
ПОЛОСА ПРОПУСКАНИЯ	Полоса пропускания ПЧ (-3 дБ )	100 Гц… 1 МГц, с шагом 1-3-10
	Полоса пропускания ПЧ (-6 дБ ) (опция DSA800-EMI)	200 Гц, 9 кГц, 120 кГц
	Избирательность фильтров по уровням (60 дБ/3 дБ)	<5:1
	Погрешность установки полосы пропускания ПЧ	<5%
	Полоса пропускания видео	1 Гц … 3 МГц, с шагом 1-3-10
АМПЛИТУДА	Диапазон измерения уровня	Уровень собственных шумов … +20 дБм
	Максимальный уровень на входе (аттенюатор 30 дБ)	50 В (постоянное напряжение) +20 дБм (100 мВт) мощность CW RF Power +30 дБм (1 Вт) макс. опасный уровень
	Средний уровень шумов (типично) 0 дБ аттенюатор, усреднение ≥50, RBW=VBW=100 Гц	без предусилителя: 100 кГц…1 МГц: <-90 дБм-, типично -110 дБм 1 МГц…1.5 ГГц: <-110 дБм+6 x (f/1 ГГц) дБ, типично -115 дБм с предусилителем: 100 кГц…1 МГц: <-110 дБм-, типично -130 дБм 1 МГц…1.5 ГГц: <-130 дБм+6 x (f/1 ГГц) дБ, типично -135 дБм
	АЧХ	без предусилителя: < 0,7 дБ : (f≥100 кГц, аттенюатор = 10 дБ, отн. 50 МГц) с предусилителем: < 1,0 дБ : (f≥1 МГц, аттенюатор = 10 дБ, отн. 50 МГц)
			Аттенюатор	Предел ослабления: 0…30 дБ, с шагом 1 дБ
	Погрешность переключения (центральная частота=50 МГц): < 0,5 дБ
		Абсолютная амплитудная погрешность (центральная частота =50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 ºC)		± 0.4 дБ
	Установка опорного уровня	Диапазон: -100 дБм…+20 дБм с шагом 1 дБ
		Разрешение логарифмической шкалы 0,01 дБ , линейной - 4 цифры
		Погрешность измерения (достоверность 95%, с/ш>20 дБ, RBW=VBW=1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота <1,5 ГГц, 20 ºC to 30 ºC) <1,5 дБ
	Гармонические искажения 2-го порядка (центральная частота ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ)	SHI : +40 дБм
	Интермодуляционные искажения 3-го порядка (центральная частота ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ)	TOI: +7 дБм (центральная частота>30 МГц)
	Комбинационные искажения	<-60 дБн
	Собственные комбинационные помехи (вх. терминатор 50 Ом, аттенюатор = 0 дБ)	<-88 дБм, типично
	Логарифмическая шкала	1 дБ…200 дБ
	Линейная шкала	0 до опорного уровня
	Количество точек	601
	Количество графиков	3 + основной
	Тип детектора	Normal, Positive-peak, Negative-peak, Sample, RMS, Voltage Average Quasi-peak (опция DSA800-EMI)
	Операции над графиками	непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка
	Единицы измерения	дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
	РАЗВЕРТКА	Диапазон	10 мс… 1500 с (нулевой обзор) 20 мкс ….1500 с (100 Гц ≤ полоса обзора ≤ 1,5 ГГц)
				ПРЕДУСИЛИТЕЛЬ	Усиление (100 кГц...1,5 ГГц)	20 дБ (номинальное)

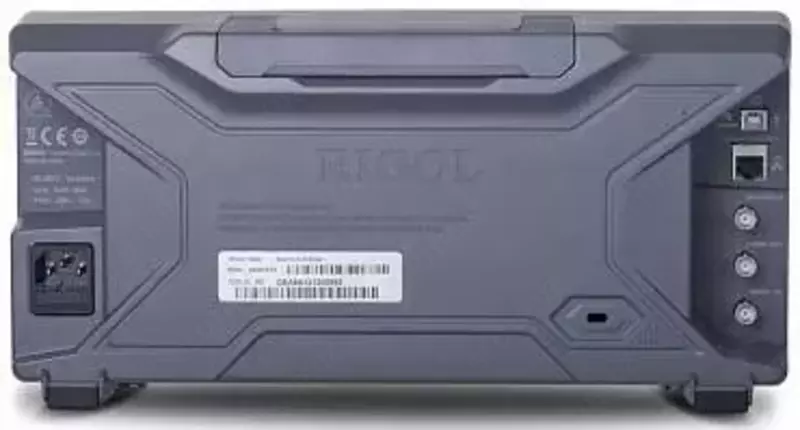

ВХОД	ВЧ вход	Соединитель N-типа (female) ; 50 Ом;
	Другие входы/выходы	Выход источника сигнала Импеданс 50 Ом Соединитель типа N (female)
		Вход для питания пробника Напряжение/ток: +15 В, <10% при 150 mA -12.6 В, <10% при 150 mA
		Вход/выход опорного генератора 10 MГц/ вход внешнего запуска Соединитель типа BNC (female) Вход 10 МГц: уровень 0 дБм…10 дБм Выход 10 МГц: уровень +3 дБм…10 дБм Уровень запуска: 5 В TTL уровень
		USB Host 2.0 USB Device 2.0
Запуск	Источник запуска	свободный, видео, внешний
	Внешний запуск	5 В TTL уровень
			Трекинг-генератор	Частотный диапазон	100 кГц...1,5 ГГц
				Выходной уровень	-20 дБм...0 дБм, шаг 1 дБ
ОБЩИЕ ДАННЫЕ	Дисплей	Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8”, 65536 цветов
	Поддержка принтера	Протокол PictBridge
	Удаленное управление	USB TMC LAN интерфейс 10/100 Base-T, RJ-45 LXI Class C IEC/IEEE Bus (GPIB) с опцией USB-GPIB IEEE 488.2
	Напряжение питания	Входное напряжение: AC 100 В… 240 В/ 45 Гц… 440 Гц
	Потребляемая мощность	35 Вт, типично; 50 Вт, масимально
	Габаритные размеры	361,6 x 178,8 х 128 мм
	Масса	4,25 кг
	Внутренняя память данных	Flash Disk (встроенный)
	Рабочая температура	5 ºC …40 ºC
