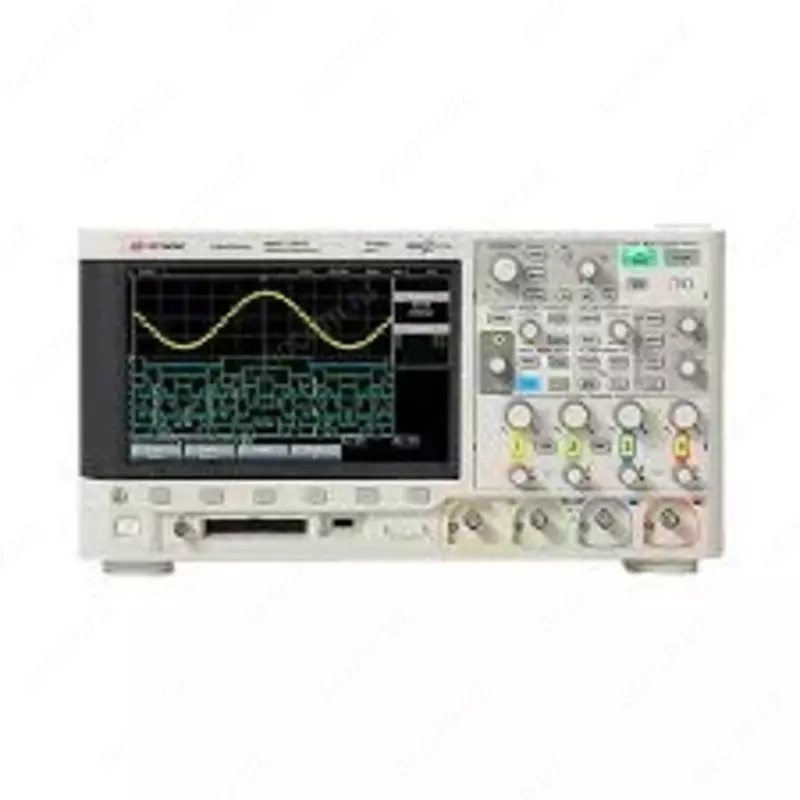

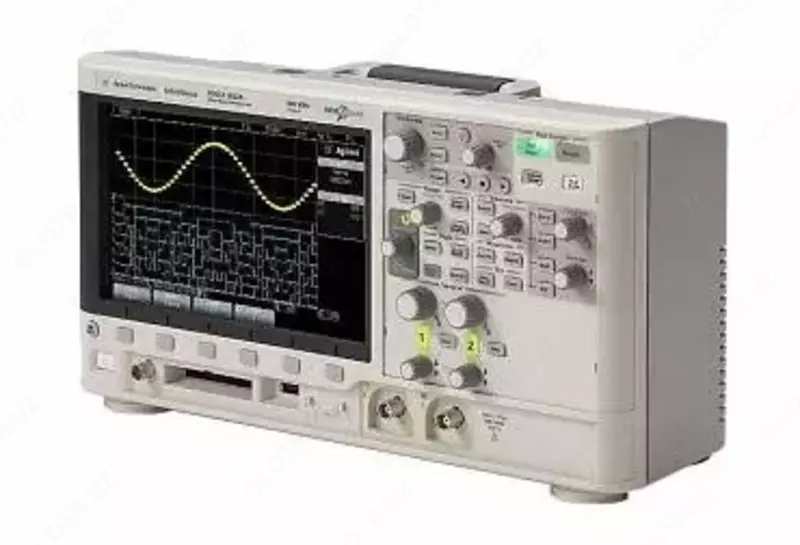

DSOX2022A - цифровой осциллограф

Характеристики DSOX2022A

Параметры	Значения
Полоса пропускания*	200 МГц
Расширение полосы пропускания	нет
Число каналов	2
Частота дискретизации	1 Гвыб/с на канал, 2 Гвыб/с с чередованием
Глубина памяти (длина записи)	100 квыб
Экран	8,5-дюймовый WVGA, 64 градации яркости
Частота обновления экрана	50 000 осциллограмм в секунду
Вешний запуск	Есть во всех моделях
Вертикальное разрешение	8 бит
Чувствительность по вертикали	От 2 мВ/дел. до 5 В/дел.
Вертикальная погрешность по постоянному току	±[ погрешность усиления по постоянному току + погрешность отклонения по вертикали по постоянному току + 0,25 % полной шкалы]
Погрешность усиления по постоянному току*	±3 % (≥ 10 мВ/дел); ±4 % (< 10 мВ/дел)
Растяжение по вертикали	Возможность масштабирования и изменения положения текущих или сохраненных сигналов по вертикали. Когда захват осуществлен, то поворотом ручек масштаба по вертикали и смещения положения можно сдвинуть сигнал и изменить масштаб. Растяжение и сжатие проходит в течении менее чем 100 мс.
Максимальное входное напряжение	КАТ I 300 Вср.кв., 400 Впик-пик, кратковременная перегрузка 1,6 кВпик-пик КАТ II 300 Вср.кв., 400 Впик-пик С пробником 10073C 10:1 – КАТ I 500 Впик-пик, КАТ II 400 Впик-пик С пробником N2862A или N2863A 10:1 – 300 Вср.кв.
Диапазон позиционирования/смещения	от 2 мВ до 200 мВ /дел: ±2 В > 200 мВ до 5 В/дел: ±50 В
Ограничение полосы пропускания	20 МГц (отключается)
Режим входа	Связь по постоянному току, связь по переменному току, земля
Входное сопротивление	1 Мом ±2 %
Диапазон скоростей развертки	от 2 нс/дел до 50 с/дел
Погрешность измерения временных интервалов (с использованием курсора)	± (Погр. частоты генератора развертки * погр. считывания) ± (0,0016 % * ширина экрана) ± 100 пс
Динамический диапазон	± 8 делений от центра экрана
Растяжение по горизонтали	Горизонтальное растяжение или сжатие измеряемого или записанного сигнала
Режимы захвата
Нормальный
Обнаружение пиковых значений	Захват глитчей от 500 пс при всех настройках скорости развертки
С усреднением	Усреднение по 2, 4, 8, 16, 64... 65 536 точкам
Режим высокого разрешения	12 бит при скорости развертки ≥ 20 мкс/дел
Сегментированная память	Время готовности = 19 мкс (минимальное время между запусками)
Система запуска
Режимы запуска • запуск по фронту (по положительному перепаду, по отрицательному перепаду, по любому перепаду) – обычный запуск с устанавливаемой чувствительностью. • запуск по длительности импульса (или глитча), большей, равной или меньшей указанного значения в диапазоне от 17 нс до 10 с • Запуск на основе логического «И» заданной комбинации каналов. В каждом канале можно задать нулевой, единичный или любой уровень, а также положительный или отрицательный перепад (только в одном канале) • Запуск по всем или по определенным строкам видеосигнала, по четным, нечетным или любым кадрам композитного видеосигнала стандартов NTSC, PAL, PAL-M, SECAM.
Режим входа запуска	связь по постоянному току, переменному току, с подавлением шумов, ФНЧ или ФВЧ
Источник сигнала запуска	Любой аналоговый канал, любой цифровой канал (модели MSO или с обновлением DSOX2MSO), вход внешнего сигнала запуска, WaveGen, сеть питания
Чувствительность запуска (внутр.)*	< 10 мВ/дел: > 1 дел. или 5 мВ; ≥ 10 мВ/дел: 0,6 дел
Чувствительность запуска (внеш.)*	200 мВ (от 0 до 100 МГц); 350 мВ (от 100 до 200 МГц)
Курсоры
Типы	Амплитудный, временной, частотный (БПФ), ручной, следящий, двоичный, шестнадцатеричный
Измерения	ΔT, 1/ΔT, ΔV/X, 1/ΔX, ΔY
Автоматическое измерение сигналов
Напряжение	Мгновенное значение, максимум, минимум, двойной размах, вершина, основание, амплитуда, положительный выброс, отрицательный выброс, усреднение за N периодов, усреднение по всему экрану, ср.кв. значение пульсирующего напряжения за N периодов, ср.кв. значение пульсирующего напряжения по всему экрану, ср.кв. значение переменного напряжения за N периодов
Время	Период, частота, время нарастания, время спада, длительность положительного и отрицательного импульса, скважность, задержка A>B (по нарастанию), задержка A>B (по спаду), фаза A>B (по нарастанию) и фаза A>B (по спаду)
Математические функции обработки сигналов
Функции	Сложение, вычитание, умножение, БПФ
БПФ	Окна: Ханнинга, с плоской вершиной, прямоугольное, Блэкмана-Харриса
Источники	Аналоговые каналы 1 и 2, Аналоговые каналы 3 и 4
Характеристики экрана
Экран	8,5-дюймовый WVGA
Разрешение	800 (гориз.) х 400 (верт.) пикселей (область экрана)
Интерполяция	Sin(x)/x интерполяция (с использованием КИХ фильтра, применяется, когда на отображаемую точку приходится меньше одной выборки)
Послесвечение	Выкл., бесконечное, регулируемое (100 мс - 60 с)
Градации яркости	64
Осциллограф смешанных сигналов (MSO) (цифровые каналы)
Возможность обновления цифрового осциллографа	Да
Число цифровых каналов	8 (от D0 до D7)
Частота дискретизации	1 Гвыб/c
Пороговые уровни	ТТЛ (+1,4 В), КМОП (+2,5 В), ЭСЛ (-1,3 В), задаваемый пользователем (±8,0 В с шагом 10 мВ)
Погрешность порогового уровня	± (100 мВ + 3 % от установленного значения)
Максимальный входной динамический диапазон	±10 В относительно порогового значения
Минимальный размах напряжения	500 мВпик-пик
Входной импеданс	100 кОм ± 2 % на входе пробника, ~8 пФ
Минимальная определяемая длительность импульса	5 нс
Сдвиг фаз между каналами	2 нс (тип.), 3 нс (макс.)
Климатические характеристики и безопасность
Температура	Рабочая: от 0 до +55 °C Хранение: от –40 до +71 °C
Относительная влажность	Рабочая: до 80 % (не более +40 °C); до 45 % (до +50 °C) Хранение: до 95 % (до 40 °C); до 45 % (до 50 °C)
Высота над уровнем моря	до 4000 м (рабочая и хранение)
Электромагнитная совместимость	Соответствует Директиве по ЭМС (2004/108/EC), соответствует или превосходит требования IEC 61326-1:2005/EN 61326-1:2006 Группа 1 Класс A CISPR 11/EN 55011 IEC 61000-4-2/EN 61000-4-2 IEC 61000-4-3/EN 61000-4-3 IEC 61000-4-4/EN 61000-4-4 IEC 61000-4-5/EN 61000-4-5 IEC 61000-4-6/EN 61000-4-6 IEC 61000-4-11/EN 61000-4-11 Канада:ICES-001:2004 Австралия/Новая Зеландия: AS/NZS
Безопасность	UL61010-1 2-я редакция, CAN/CSA22.2 No. 61010-1-04
WaveGen –встроенный генератор сигналов стандартной формы
Выходной сигнал	Синусоидальный, прямоугольный, импульсный, треугольный, пилообразный, шумоподобный, постоянный ток
Синусоидальный	• Частотный диапазон: от 0,1 Гц до 20 МГц • Неравномерность АЧХ: ±0,5 дБ (относительно 1 кГц) • Гармонические искажения: –40 dBc • Негармонические искажения: –40 dBc • Суммарный коэффициент гармоник: 1 % • Отношение С/Ш (при нагрузке 50 Ом в полосе 500 МГц): 40 дБ (≥0,1 Впик-пик); 30 дБ (<0,1 Впик-пик)
Прямоугольный / импульсный	• Частотный диапазон: от 0,1 Гц до 10 МГц • Скважность: от 20 до 80 % • Разрешение по скважности: более 1 % или 10 нс • Длительность импульса: 20 нс (мин.) • Разрешение по длительности импульса: 10 нс или 5 разрядов квантования, смотря что больше • Время нарастания/спада: 18 нс (по уровню 10-90 %) • Выбросы: < 2 % • Ассиметричность (при 50 % постоянной составляющей): ±1 % ± 5 нс • Джиттер (TIE ср. кв.): 500 пс
Треугольный / пилообразный	• Частотный диапазон: от 0,1 Гц до 100 кГц • Нелинейность: 1 % • Изменение симметрии: от 0 до 100 % • Разрешение по изменению симметрии: 1 %
Шумоподобный	Полоса 20 МГц
Частота	• Погрешность для синусоидального и пилообразного сигналов: 130х10-6 (частота < 10 кГц) 50х10-6 (частота > 10 кГц) • Погрешность прямоугольных и импульсных сигналов: [50+частота/200]х10-6 (частота < 25 кГц) 50х10-6 (частота ≥ 25 кГц) • Разрешение: 0,1 Гц или 4 разряда квантования, смотря что больше
Амплитуда	• Диапазон: от 20 мВпик-пик до 5 Впик-пик для высокоомной нагрузки от 10 мВпик-пик до 2,5 Впик-пик на нагрузке 50 Ом • Разрешение: 100 мкВ или 3 разряда квантования, смотря что больше • Погрешность: 2 % (частота = 1кГц)
