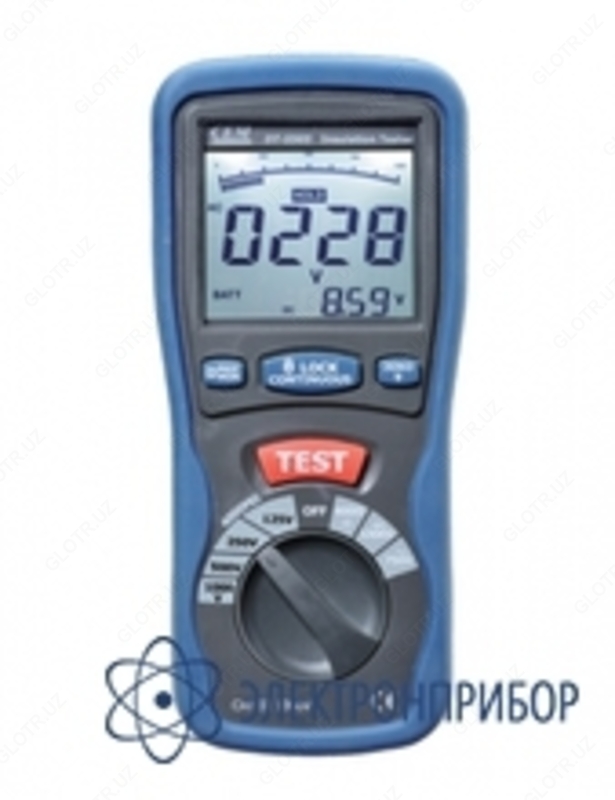

Назначение мегаомметра DT-5505:

Измеритель сопротивления изоляции цифровой DT-5505 предназначен для измерения сопротивления изоляции, напряжения постоянного и переменного тока, а также электрического сопротивления участка цепи.

Описание мегаомметра DT-5505:

Измеритель DT-5505 представляет собой цифровыой измерительный прибор. Принцип действия измерителя DT-5505 основан на измерении тока, протекающего через измеряемое сопротивление, при приложении фиксированного значения испытательного напряжения постоянного тока. При этом входной аналоговый сигнал преобразуется в цифровую форму с помощью АЦП, обрабатывается и отображается в виде результата измерений на жидкокристаллическом индикаторе. Высокое испытательное напряжение формируется импульсным преобразователем из напряжения батарей питания. По окончанию измерений сопротивления изоляции происходит автоматический разряд объекта измерений.

Конструктивно измеритель DT-5505 выполнен в ударопрочном корпусе из полипропилена. Основные узлы измерителя: измеритель тока, АЦП, микропроцессор, преобразователь напряжения, цифровой монохромный жидкокристаллический индикатор с подсветкой. Управление процессом измерения осуществляется встроенным микропроцессором.

Для выбора выходного напряжения в измерителе используется поворотный переключатель. Результаты измерений в цифровом виде и в виде сегментной гистограммы с логарифмической шкалой.

Измеритель DT-5505 снабжен функциями контроля заряда батареи питания и автоматического отключения при бездействии. Питание DT-5505 осуществляется от встроенной аккумуляторной батареи. DT-5505 имеет защиту от перегрузки по напряжению.

Особенности мегаомметра DT-5505:

• Автоматическая разгрузка емкостного напряжения для защиты пользователя;
• Большой двойной дисплей с подсветкой;
• Удержание максимального/минимального/текущего показания;
• Испытание сопротивления изоляции током 1 мА;
• Прозвонка целостности цепи током 200 мА;
• Испытание изоляции напряжением 125 В, 250 В, 500 В и 1000 В;
• Питание 6 батареек 1.5 В АА;
• Индикация разряда батарей.
