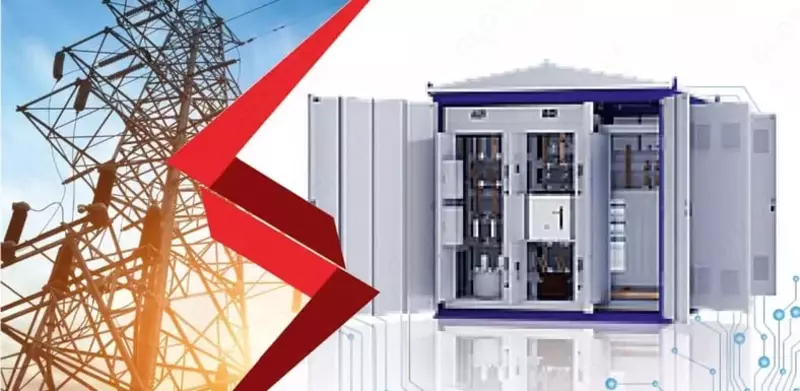

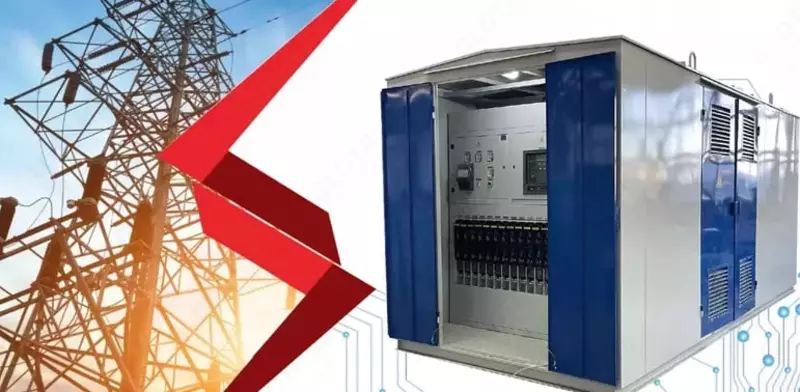

Двойная городская трансформаторная подстанция (проходная) 2ГКТП-630/10(6)/0,4 кВА, Вариант "ЭМИ" (Без трансформатора)

Городская трансформаторная подстанция проходного типа 2ГТП мощностью 630 кВА представляет собой двухтрансформаторную подстанцию наружной установки и служит для приема электрической энергии трехфазного переменного тока частотой 50 Гц напряжением 6 или 10 кВ, преобразования ее в электроэнергию напряжением 0,4 кВ и энергоснабжения ею городских пунктов и промышленных объектов.

Трансформаторная подстанция городского типа предназначены для электроснабжения городских промышленных, жилищно-коммунальных и других объектов в районах с умеренным климатом.

Преимущества трансформаторных подстанций типа 2КГТП

- наличие ряда блокировок, повышающих безопасность эксплуатации и обслуживания

- возможность применения кабельного ввода

- уменьшенные габаритные размеры, позволяющие находить оптимальные решения в соответствии с требованием Заказчика

- любые типы коммутационной аппаратуры

- особая механическая прочность

- практически пыле и влагозащищенная конструкция

- токоведущие части закрыты защитными панелями

Структура условного обозначения 2ГКТП

2 - количество трансформаторов

Г - городская

К – комплектная

Т – трансформаторная

П – подстанция

630 – мощность силового трансформатора, кВА

10 – номинальное напряжение на стороне высшего напряжения (ВН)

0,4 – номинальное напряжение на стороне низшего напряжения (НН)

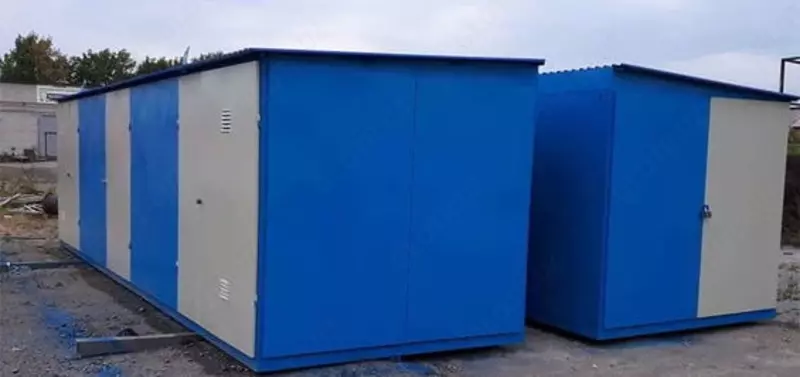

Городская комплектная трансформаторная подстанция ГКТП представляет собой стальной сварной корпус, состоящий из

- отсека устройства высокого напряжения

- отсека силового трансформатора

- башни высоковольтного воздушного ввода

- башни низковольтного воздушного вывода

- отсека распределительного устройства низкого напряжения

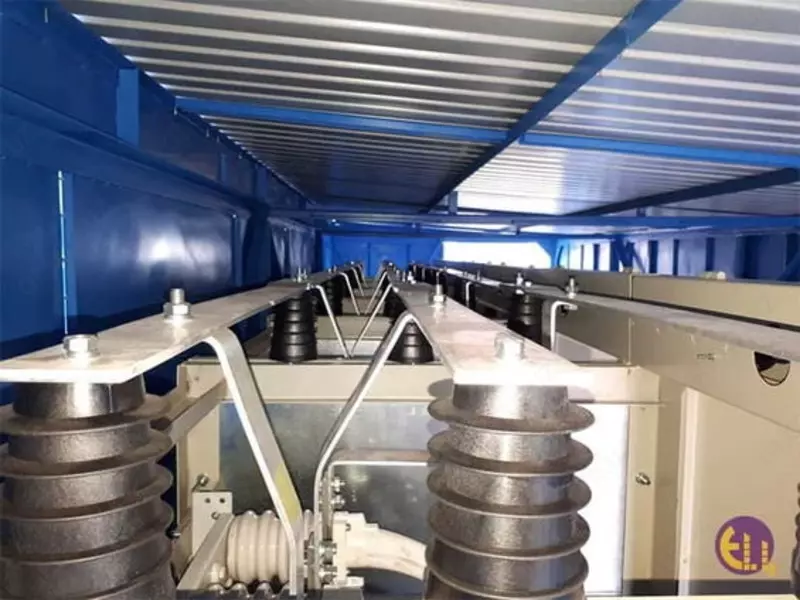

В отсеках силового трансформатора размещены опорные изоляторы, токоведущие алюминиевые шины и силовой трансформатор. На крышу устанавливается башня высоковольтного воздушного ввода, в которой с помощью опорных изоляторов крепятся алюминиевые шины.

Конструкция отсеков силового трансформатора предусматривает возможность замены силового трансформатора, для обеспечения условий естественной вентиляции в дверях отсека установлены металлические жалюзи. При необходимости жалюзи можно закрыть с помощью шторок, расположенных на дверях отсека.

Высоковольтный ввод представляет собой шинопровод, в котором крепятся на изоляторах шины.

На крыше башни высоковольтного воздушного ввода устанавливаются проходные изоляторы, а также имеются угольники для установки высоковольтных разрядников и штыри для установки штыревых высоковольтных изоляторов.

Отсек УВН состоит из камер КСО, на которых установлены выключатели нагрузки ВНА, ВНР либо РВЗ.

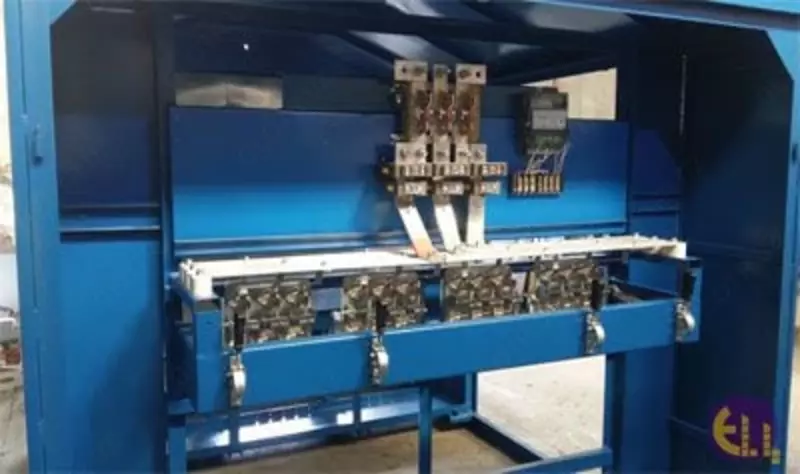

РУНН состоит из:

- вводного разъединителя или автомата. После вводного разъединителя или автомата установлены съемные шины для возможности установки трансформаторов тока

- отсека учета электрической энергии. Имеет два исполнения: учета активной энергии и учета активной и реактивной энергии (по заказу). В отсеке учета электрической энергии устанавливаются счетчики активной и реактивной энергии

- отсека уличного освещения и понижающего трансформатора 220/36 В

- стационарных автоматических выключателей линий 0,4 кВ

В РУНН КТПК имеется фидер уличного освещения, который включается и отключается автоматически по сигналу встроенного фотореле.

Если подстанция с воздушным выводом, то на крышу отсека РУНН устанавливается башня низковольтного воздушного вывода для установки штыревых низковольтных изоляторов, к которым присоединяются провода линий 0,4 кВ.

Если подстанция с кабельным выводом, то в основании отсека РУНН предусмотрены отверстия для вывода кабеля.

Присоединение подстанции к ВЛ 10(6) кВ осуществляется через разъединитель, устанавливаемый на опоре, при помощи приемного портала, на котором крепятся штыревые изоляторы 10(6) кВ с проводом АС-25/4,2.

Подстанция 2ГКТП имеет следующие виды защиты

На стороне ВН от: атмосферных перенапряжений; междуфазных коротких замыканий

На стороне НН от: перегрузки силового трансформатора; перегрузки и коротких замыканий линий напряжением 0,4 кВ; коротких замыканий линий наружного освещения, цепей обогрева, цепей внутреннего освещения КТПК; однофазных коротких замыканий линий 0,4 кВ (для КТПК с воздушными выводами 0,4 кВ); атмосферных перенапряжений (для КТПК с воздушными выводами 0,4 кВ).

2ГКТП оборудована следующими блокировками

- от включения заземляющих ножей разъединителя при включенных главных ножах

- блокировка между главными и заземляющими ножами разъединителя 6(10) кВ, не допускающая включение главных ножей при включенных заземляющих ножах и включение заземляющих ножей при включенных главных ножах. Блокировка выполнена на приводе разъединителя 6(10) кВ и состоит из двух дисков, конструкция которых не допускает одновременное манипулирование (вращение) валами привода

- открывание дверей камер КСО при включенных выключателях ВНА

- Нормальная работа КТПК обеспечивается при соблюдении следующих условий

2ГКТП не предназначена

- для работы в условиях тряски, вибрации и ударов

- ввода питания со стороны низкого напряжения

- установки во взрывоопасных и пожароопасных зонах по ПУЭ и специальных средах по ГОСТ 24682-81

Основные технические характеристики:

Вид - подстанция

Тип - комплектно-трансформаторная (городская)

Серия - 2ГКТП

Назначение - энергоснабжение городских жилищных и промышленных объектов

Высоковольтный ввод - кабель/кабель (КК)

Схема подключения на стороне ВН - проходная

Количество трансформаторов - без трансформатора (2 силовых понижающих трансформатора - типа ТМ(Г))

Мощность силового трансформатора  кВА - 630

Номинальное напряжение (линейное) на стороне ВН  кВ - 6; 10

Наибольшее рабочее напряжение  кВ - 7,2; 12

Номинальное напряжение на стороне НН  кВ - 0,4

Номинальный ток предохранителя 6 кВ, А - 5; 8; 10; 16; 20; 31,5; 50; 80

Номинальный ток предохранителя 10 кВ, А - 8; 10; 16; 20; 31,5; 50

Сопротивление изоляции цепей УВН  МОм - 1000

Уровень изоляции по ГОСТ 1516.1-76 - Нормальная

По виду оболочек и степени защиты по ГОСТ 14254-96 - IP34

Габаритные размеры трансформаторной подстанции, мм - 1680х2250х2320 (4500)

Масса трансформаторной подстанции без трансформатора, исполнения кабель/кабель  кг - 1600

Высота установки над уровнем моря - не более 1000 м

Температура окружающего воздуха, соответствующая исполнению У или УХЛ категории размещения I по ГОСТ 15150-69 и ГОСТ 15543.1-89

Окружающая среда – промышленная атмосфера типа II по ГОСТ 15150-69, не взрывоопасная, не содержащая химически активных газов и паров в концентрациях, снижающих параметры КТПК в недопустимых пределах

Скорость ветра до 36 м/с (скоростной напор ветра до 800 Па) при отсутствии гололеда

Скорость ветра до 15 м/с (скоростной напор ветра до 146 Па) при гололеде с толщиной льда до 20 мм

ГКТП соответствует требованиям пожарной безопасности по ГОСТ12.1.004-91, требованиям безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.4-75.
