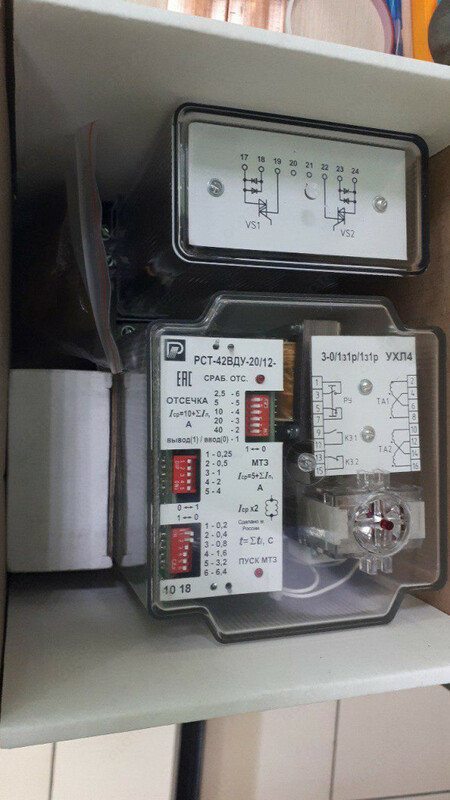

Двухфазное реле максимального тока РСТ-42ВДУ

Двухфазное реле максимального тока с независимой выдержкой времени, токовой отсечкой, дешунтированием и указательным реле РСТ-42ВДУ

Основные достоинства реле РСТ-42ВДУ:

• Реле не требуют питания от цепей оперативного тока;

• Реле с независимой выдержкой времени и токовой отсечкой;

• В одном реле два функциональных элемента – измерительный орган тока и орган выдержки времени;

• Реле выполнено на микроэлектронной элементной базе, поэтому в отличие от принципиально отсутствует вибрация контактов (как у реле переменного тока), и оно не является источником помех в цепях оперативного питания (как реле времени с часовым механизмом);

• Световая индикация срабатывания отсечки и пуска МТЗ;

• Обладает усиленными переключающими контактами, предназначенными для шунтирования — дешунтирования цепи отключающей катушки выключателя;

• Встроенное указательное реле.

Условия эксплуатации реле РСТ-42ВДУ:

• Реле изготавливаются в климатическом исполнении УХЛ категории размещения «4» по ГОСТ 15150-69;

• Высота над уровнем моря не более 2000 м;

• Верхнее рабочее и предельное значение температуры окружающего воздуха плюс 55С; нижнее рабочее и предельное значение температуры окружающего воздуха минус 40С (без выпадения росы и инея);

• Верхнее значение относительной влажности не более 80% при 25С для вида климатического исполнения УХЛ4 и не более 98 % при 35С для вида климатического исполнения О4 (без конденсации влаги);

• Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы;

• Величины механических воздействий не должны превышать: вибрационные нагрузки с максимальным ускорением 3g в диапазоне частот от 5 до 15 Гц и 1g в диапазоне частот от 16 до 100 Гц; многократные удары с длительностью удара от 2 до 20 мс и ускорением до 3g.
