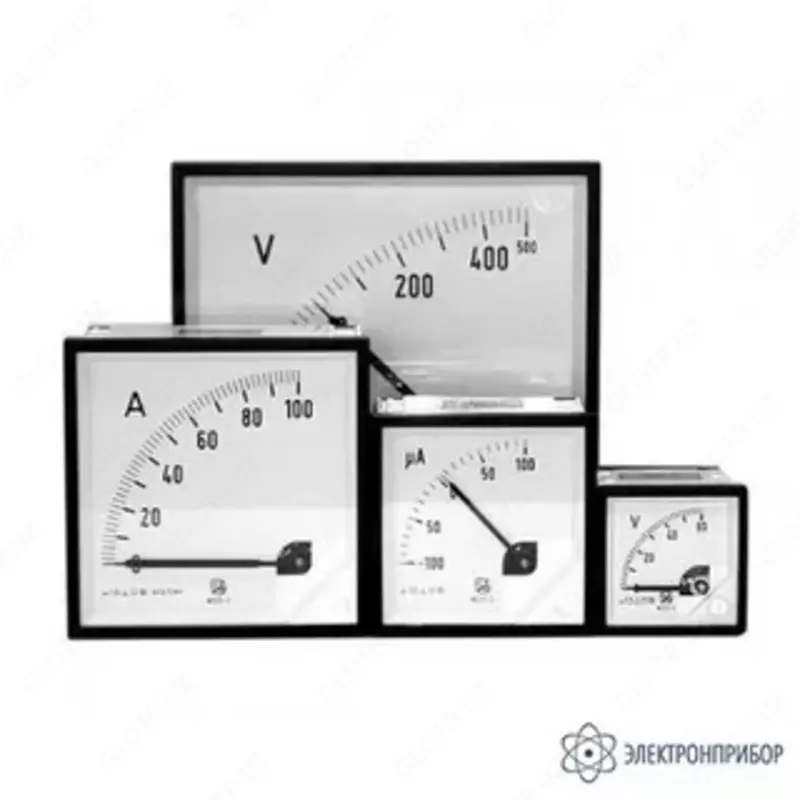

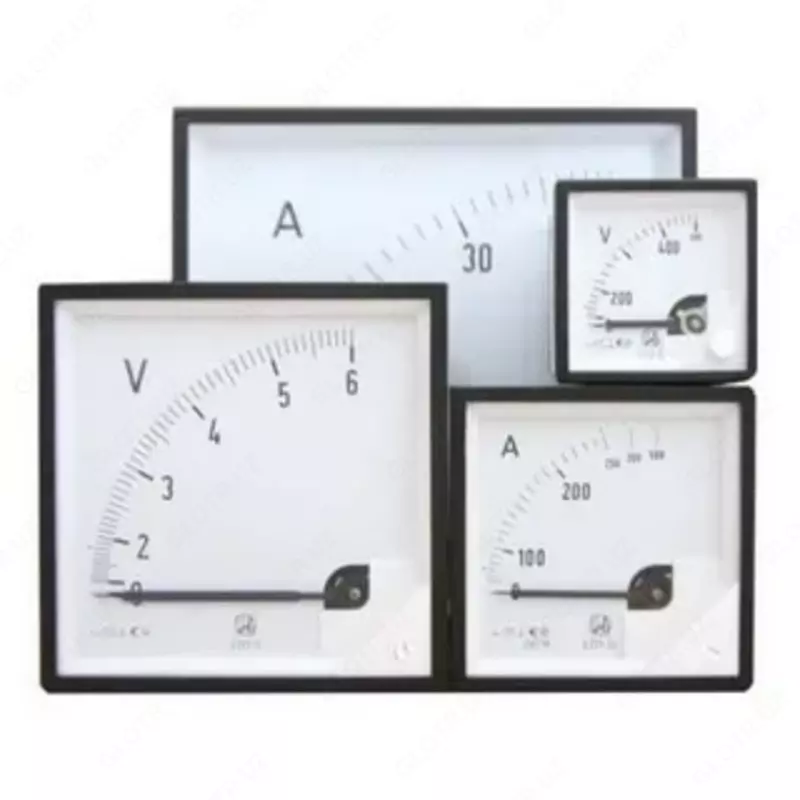

Е311 амперметр щитовой

Технические характеристики амперметра щитового Е311:

Наименование прибора	Конечные значения диапазонов измерений				Способ включения
Миллиамперметр	100; 150; 250; 400; 600 мА				непосредственно
Миллиамперметр перегрузочный	100/200; 150/300; 250/500; 400/800; 600/1200 мА (коэффициент перегрузки 2)				непосредственно
Амперметр	1; 1,5; 2,5; 4; 6; 10; 15; 25; 40*; 60*; 100* А				непосредственно
Амперметр перегрузочный	1/2; 1,5/3 ; 2,5/5; 4/8; 6/12; 10/20;15/30; 25/50; 40/80*; 60/120*; 100/200* (коэффициент перегрузки 2)				непосредственно
Амперметр перегрузочный	1/6**; 1,5/9** ; 2,5/15**; 4/24**; 6/36**; 10/60**; 15/90**; 25/150**; 30/180**; 40/240** (коэффициент перегрузки 6)				непосредственно
Амперметр	1; 5; 10; 15; 20; 30; 40; 50; 60; 80; 100; 150; 200; 250; 300; 400; 500; 600; 800				через трансформатор тока со вторичным током 1 А
Амперметр перегрузочный	1/6**; 5/30**; 6/36**; 10/60**; 15/90**; 20/120**; 25/150**; 30/180**; 40/240**; 50/300**; 60/360**; 80/480**; 100/600**; 150/900**; 200/1200**; 250/1500**; 300/1800**; 400/2400**; 00/3000**; 600/3600**; 800/4800**; (коэффициент перегрузки 6)				через трансформатор тока со вторичным током 1 А
Амперметр	5; 6; 10; 15; 20; 30; 40; 50; 60; 80; 100; 150; 200; 250; 300; 400; 500; 600; 800				через трансформатор тока со вторичным током 5 А
Амперметр перегрузочный	1/6**; 5/30**; 6/36**; 10/60**; 15/90**; 20/120**; 25/150**; 30/180**; 40/240**; 50/300**; 60/360**; 80/480**; 100/600**; 150/900**; 200/1200**; 250/1500**; 300/1800**; 400/2400**; 00/3000**; 600/3600**; 800/4800**; (коэффициент перегрузки 6)				через трансформатор тока со вторичным током 5 А
Килоамперметр	1; 1,2; 1,5; 1,6; 2; 3; 4; 5; 6; 10				через трансформатор тока со вторичным током 1 или 5 А
Килоамперметр перегрузочный	1/2**; 1,2/7,2**; 1,6/9,6**; 1,5/9**; 2/12**; 2,5/15**; 3/18**; 3,2/19,2**; 4/24**; 5/30**; 6/36**; 10/60***; (коэффициент перегрузки 6)				через трансформатор тока со вторичным током 1 или 5 А
ОБЩИЕ ХАРАКТЕРИСТИКИ
Габаритные размеры прибора, мм	48х48	72х72	96х96	120х120	144х144
Размеры окна в щите (квадрат), мм	45+0.6	68+0.7	92+0.8	112+0.9	138+1
Условия эксплуатации	температура окружающего воздуха от -40 до +50 °C; относительная влажность воздуха 90% при температуре +30 °C
Класс точности	1,5
Пределы допускаемой основной погрешности в диапазоне измерений	±1,5% от конечного значения диапазона измерений; в перегрузочной части шкалы должны быть равны ±10% измеряемой величины
