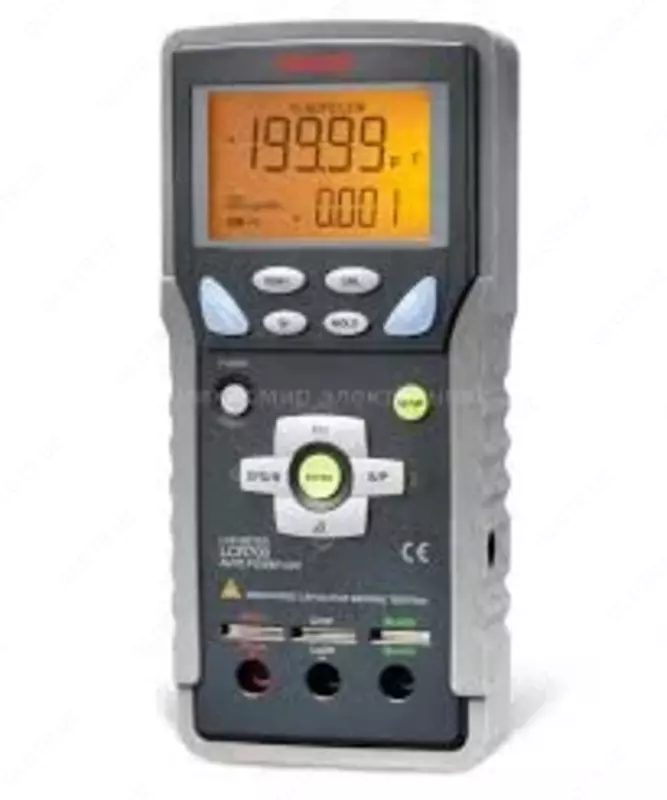

Е7-22 измеритель RLC

Технические характеристики портативного измерителя RLC Е7-22:

Параметр	Значения
АКТИВНОЕ СОПРОТИВЛЕНИЕ (Rac)
Пределы измерений	20 / 200 / 2000 Ом / 20 / 200 / 2000 кОм / 10 МОм
Разрешение	1 / 10 / 100 мОм / 1 / 10 / 100 Ом /1 кОм
Погрешность измерения	± (0,5 … 0,8 % + 3 ед. мл. разряда) 200 Ом/…/ 2000 кОм ± (1,2…2 % + 8 ед. мл. разряда) 20 Ом, 10 МОм
ЕМКОСТЬ
Пределы измерений	2000 пФ / 20 / 200 / 2000 нФ / 20 / 200 / 2000 мкФ/20 мФ
Разрешение	0,1 / 1 / 10 / 100 пФ / 1 / 10 / 100 нФ / 1 мкФ
Погрешность измерения	± (0,7 % + 3 ед. мл. разряда) 20 нФ /…/ 200 мкФ, (D < 0,5) ± (1…5 % + 5 ед.) 2000 пФ, 2000 мкФ, 20 мФ (D < 0,1)
ИНДУКТИВНОСТЬ
Пределы измерений	2000 мкГн / 20 / 200 / 2000 мГн / 20 / 200 / 2000 / 10000 Гн
Разрешение	0,1 / 1 / 10 / 100 мкГн / 1 / 10 / 100 мГн / 1 Гн
Погрешность измерения	± (0,7 % + 5 ед. мл. разряда) 200 мГн /…/ 200 Гн ± (1…2 % + 5 ед. мл. разряда) 2000 мкГн, 20 мГн, 2000 Гн не нормируется на пределе 10000 Гн
ДОБРОТНОСТЬ (Q), ПОТЕРИ (D)
Пределы измерений	0,9999 / 9,999 / 99,99 / 999,9
Разрешение	0,0001 / 0,001 / 0,01 / 0,1
Погрешность измерения	Соответствует погрешности измерения емкости, индуктивности
ИЗМЕРЕНИЕ RLC
Выбор предела измерения	Автоматический или ручной по основной шкалеАвтоматический по дополнительной шкале
Скорость измерения	1 изм./с
Индикация результатов измерения	Шкала основная/дополнительная: Ls/Q, D, Rs; Lp/(Q, D, Rp) Cs/Q, D, Rs; Cp/(Q, D, Rp); Rac (s - последовательная, р - параллельная, ас - переменный ток)
Схема измерения	Параллельная или последовательная (ручной выбор)
ТЕСТ СИГНАЛ
Частота тест-сигнала	120 Гц, 1 кГц, (ручной выбор)
Уровень тест-сигнала	0,5 В
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ
Интерфейс	Последовательный порт по стандарту RS-232C c оптической развязкой
ДИСПЛЕЙ
Индицируемые параметры	Основной экран (Rac, L, C), дополнительный экран (Q, D, Rs, Rp), индикаторы параметров режима измерения
Формат индикации	4 1/2 разряда (19999) основная шкала 4 разряда (9999) дополнительная шкала
Индикация перегрузки	"OL"
ОБЩИЕ ДАННЫЕ
Напряжение питания	9 В ("Крона"), АС-DC адаптер 12…15 В / 50 мА (опция)
Габаритные размеры	91 х 192 х 52 мм
Масса	365 г
