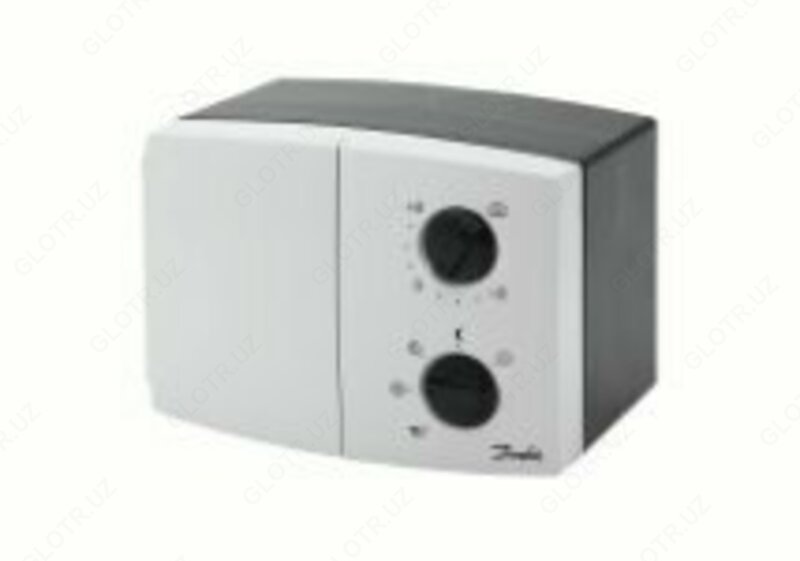

ECL COMFORT 100 - DANFOSS ПОГОДНЫЙ КОМПЕНСАТОР

ECL Comfort 100 Danfoss предназначен для применения в небольших системах отопления с одним циркуляционным контуром.
ECL Comfort 100 Danfoss имеет аналоговые настройки и дополнительный аналоговый таймер.

• Описание

ECL Comfort 100M — электронный аналоговый одноканальный регулятор температуры, предназначенный для применения в системе водяного отопления здания с водоподогревателем или насосным узлом смешения при централизованном теплоснабжении или местном генераторе теплоты.

Функции регулятора

Основная функция регулятора ECL Comfort 100M — поддержание температуры теплоносителя, поступающего в систему отопления, пропорционально температуре наружного воздуха. Эта функция выполняется при условии подключения к регулятору датчиков температур наружного воздуха и теплоносителя в системе отопления путем управления регулирующим клапаном на сетевом теплоносителе. Также возможна коррекция регулирования по температуре воздуха в помещении при установке соответствующего датчика. Прибор может обеспечивать периодическое понижение температуры воздуха в помещении, например, в ночные часы. Для этого он должен быть дополнительно укомплектован аналоговым недельным таймером. По команде таймера регулятор снижает температуру воздуха в помещении или температуру теплоносителя в системе отопления на постоянную величину или в зависимости от температуры наружного воздуха. Регулятор производит автоматическое отключение системы отопления летом, когда температура наружного воздуха превысит заданное значение. В этот период он производит периодическое включение насоса и электропривода клапана.

В режиме ожидания или летнего отключения система отопления защищена от замерзания путем поддержания температуры теплоносителя на минимально допустимом уровне. Для управления регулирующим клапаном (моторным или термоэлектрическим) регулятор имеет тиристорные и релейный выходы для управления насосом. Прибор позволяет осуществлять настройки ряда параметров регулирования (см. таблицу на стр. 7). Регуляторы могут объединяться через шину “BUS” в единую систему с одним датчиком наружного воздуха. Причем тот регулятор, к которому подключен датчик, является ведущим. Через шину “BUS” также возможно подключение к регулятору комнатной панели контроля и настройки температур типа ЕСА 60 или выносного блока управления с возможностью установки недельной программы регулирования типа ЕСА 61. Регулятор может устанавливаться на стене или на DIN-рейке через клеммную панель, а также в вырезе щита управления с использованием крепежного комплекта и клеммных колодок.
