ЭД-10-200ИТО — динамометр измерения усилий в оттяжках

Назначение динамометра измерения усилий в оттяжках ЭД-10-200ИТО:

Динамометр ЭД-10-200ИТО предназначен для долговременных исследований и стационарного измерения и контроля:

• усилий натяжения проводов, тросов, оттяжек;
• стрелы провеса на ВЛ;
• усилий в арматуре при изготовлении железобетонных изделий;
• поперечных связей, ригелей и анкерных конструкций.

Особенности динамометра измерения усилий в оттяжках ЭД-10-200ИТО:

В отличие от прибора ЭД-10ИТО,Для измерения установите прибор на трос (оттяжку) опорными площадками, затяните болты прижимной планки до смыкания с нижним основанием, и всё –
на цифровом табло показания усилия натяжения троса!может устанавливаться на трос стационарно, для проведения длительных исследований. Также ввиду укороченной базы (200 мм) может использоваться там, где неприменимо устройство ЭД-10ИТО, например при малой длине участка измеряемого троса.

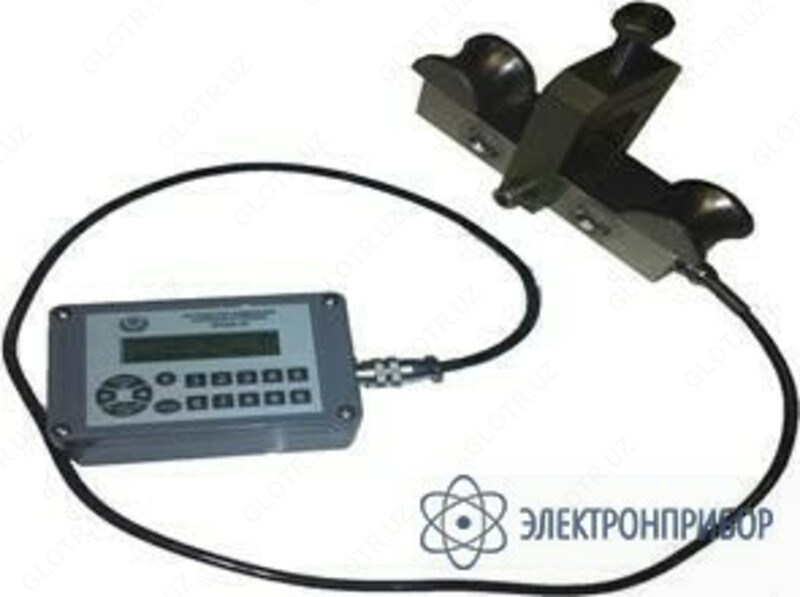

Конструктивно состоит из датчика с системой установки на трос и измерительного терминала, соединённых между собой кабелем.

Датчик устанавливается на измеряемый трос стационарно, путём затяжки болтов прижимной планки. Это немного усложняет процесс измерения по сравнению с прибором ЭД-10ИТО, однако если не требуется проведение большой серии измерений единовременно на разных тросах, данный прибор вполне может рассматриваться как средство оперативного измерения.

Для измерения необходимо установить ЭД-10-200ИТО на трос (оттяжку) опорными площадками, затяните болты прижимной планки до смыкания с нижним основанием, и все – на цифровом табло показания усилия натяжения троса!

Применение динамометра измерения усилий в оттяжках ЭД-10-200ИТО

• Для снятия силовых характеристик, воздействующих на трос в реальном времени: датчик стационарно устанавливается на трос, терминал считывает результаты измерений с определённой скважностью (до 1 раза в секунду) и передаёт данные на компьютер, где они фиксируются в отдельном файле.
• Датчик с соответствующим терминалом может использоваться как электронные весы, там, где невозможна установка и использование типовых весов: например, установив датчик на одном из тросов палиспаста большегрузного крана можно получить недорогие крановые весы, грузоподъёмность которых будет определяться только грузоподъёмностью самого крана. При нагрузках свыше 100 тонн выигрыш в цене по сравнению с обычными крановыми весами составит десятки раз.
