ЭК0200 ИЗМЕРИТЕЛЬ ТОКА

ЭК0200 ИЗМЕРИТЕЛЬ ТОКА

ЭК0200 измеритель силы тока и напряжения прикосновения короткого замыкания (КЗ) предназначен для измерения действующих значений параметров (силы тока и напряжения прикосновения КЗ) на электрофицированных объектах и в цепи фаза-нуль в сетях перемнного тока с напряжением 220/380 В, частотой 50. 60 Гц с глухозаземленной нейтралью. Диапазон измерения тока КЗ- 0 -2 кА.

  Конструкция измерителя обеспечивает безопасность работающего персонала, за счет заключения всех элементов электрической схемы (кроме соединительных проводов) в пластмассовые корпуса, предотвращающие возможность прикосновения к частям, находящимся под напряжением.    Перед каждым подключением блока короткозамыкателя прибора ЭК0200 к токоведущей части следует путем внешнего осмотра проверить качество изоляции соединительных проводов.

В основу работы измерительного прибора ЭК0200 положено измерение реального тока короткого замыкания и напряжения прикосновения блоком измерения во время короткого замыкания, осуществляемого блоком короткозамыкателя с ограничением времени замыкания.

  Однофазное короткое замыкание производится с помощью тиристора. При замыкании цепи "фаза-нуль" происходят переходные процессы. При однополярном коротком замыкании происходит намагничивание проводников. Для исключения погрешности от переходных процессов и намагничивания измерения производятся в два такта с чередованием направления тока короткого замыкания.

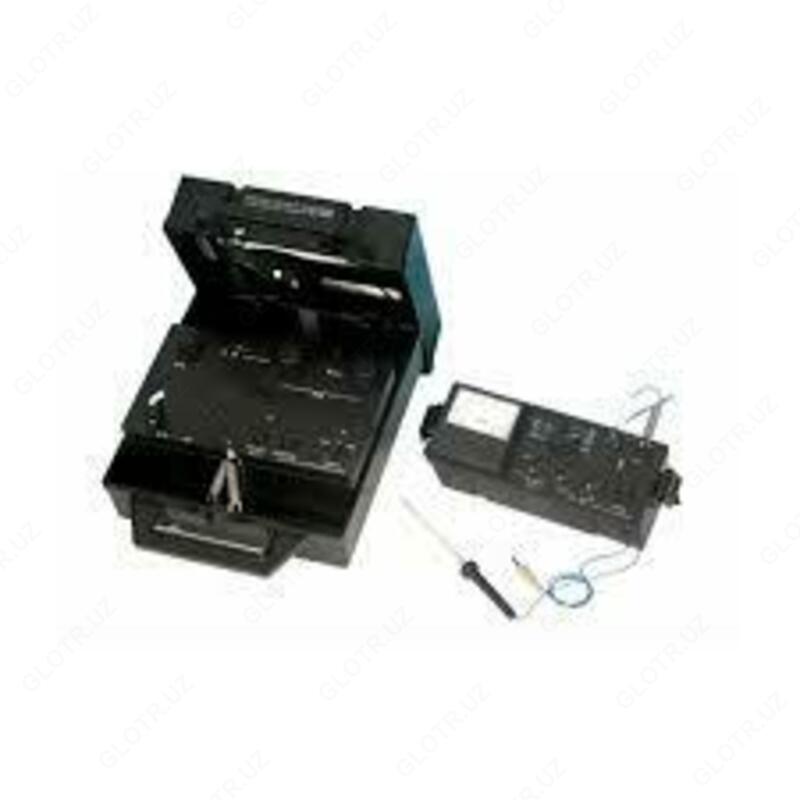

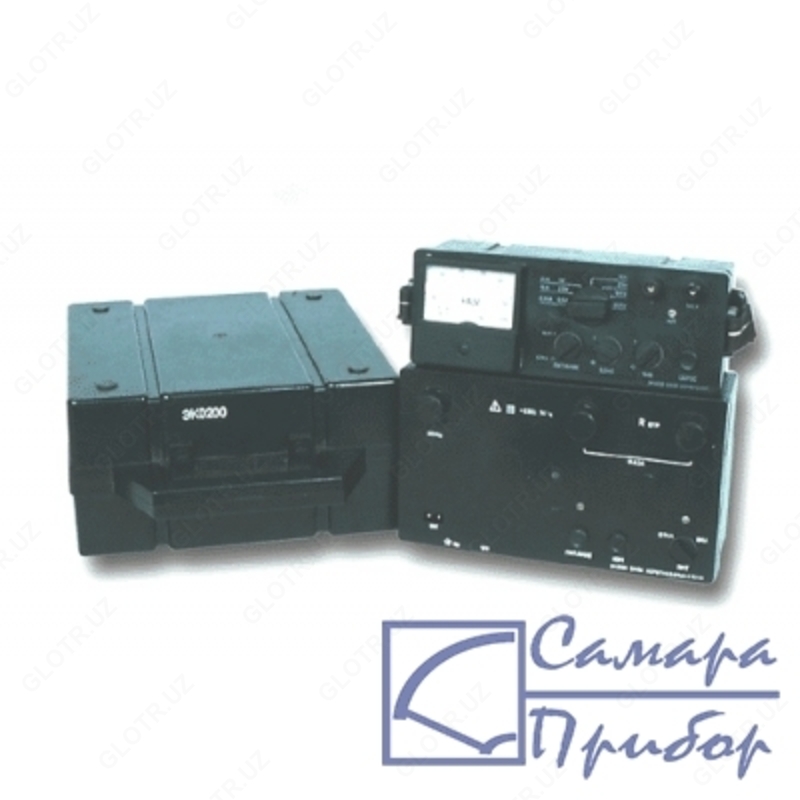

Прибор  ЭК0200  состоит из двух блоков: блока короткозамыкателя и блока измерения.

  Основные технические параметры прибора ЭК0200:


• Диапазоны измерений тока к.з. – 0-0,2; 0-1; 0-2 кА.
• Погрешность измерения тока к.з - ± 10 %.
• Диапазон измерений напряжения прикосновения 0– 250 В.
• Погрешность измерения напряжения прикосновения ± 4 %.
• Время установки рабочего режима - не более 5 мин Время установки покаханий - не более 4 секунд Интервал между замыканиями цепи "фаза-нуль" - не менее 15 секунд
• Энергопитание прибора ЭК0200: от блока короткозамыкателя - сеть 220 В, частоты 50 - 60 Гц от блока измерения – 10 элементов 316 или их аналогов.
• Сила электрического тока потребляемого блоком измерения 50 mА.
• Мощность, потребляемая блоком короткозамыкателя при включенной кнопке "ПИТАНИЕ" - не более 20 ВА
• Условия эксплуатации измерительного прибора ЭК0200 - от минус 10 ° С до плюс 40 ° С. Габаритные размеры, мм – 345х265х135.
•  Масса, кг – 6,0.
