ТЕХНИЧЕСКИЕ ДАННЫЕ

Сигнализатор ЕSР-50
– Минимальная необходимая проводимость жидкости для отдельных диапазонов
Диапазон Проводимость ом-1 см-1

1 ≤ 20 · 10-3

2 ≤ 20 · 10-4

3 ≤ 20 · 10-5

4 ≤ 20 · 10-6

• Точность сигнализации зеркала жидкости относительно продольной оси симметрии электрода зонда (при горизонтальной установке) или конца электрода зонда (при вертикальной установке) — ±5 мм

• Продольный импеданс линии, соединяющий зонд и электронное реле –

  I Z1 I ≤ 10 •10n ом, где

  n = 1; 2; 3; 4, номер диапазона, на котором работает данный канал

• Суммарный поперечный импеданс соединительной линии каждого из каналов
  относительно корпуса и соединительных линий соседних каналов –

  I Z2 I ≥ 10n ком, где

  n – как в.п. 4.1.3

  Зонд SК—30, SK-35

• Максимальное рабочее давление – 64 кГ/см2 (6,4 мН/м2)

• Допускаемая область температуры контролируемой жидкости – -30 + +200ºЦ

• Температура окружающей среды внешней части зонда – -30 + +200ºЦ

• Сопротивление перехода между болтом рис.3 поз.4 и электродом поз. 9 – ≤0,5 ом

• Сопротивление изоляции в сухом состоянии – ≥5 Мгом

• Материалы соприкасающихся с жидкостью – сталь IHIа№9Т глазированный фарфор эпоксидная смола

• Длина «L» электрода зонда – 100 + 2000 мм в отрезках

  L макс. = 1000 мм

• Масса зонда с электродом – ≤0,41 кг

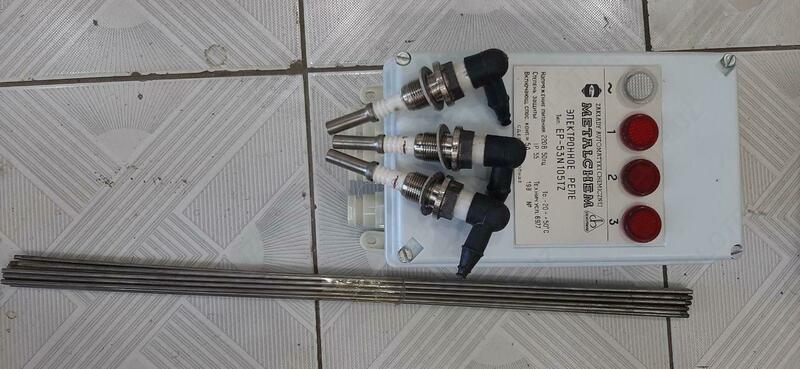

  Электронное реле ЕР-53NI05TZ

• Нормальное рабочее положение (NP) NP -90 ± 90º

• Максимальная чувствительность (на 4-ом диапазоне)

• Напряжение на электродах зондов – ≤10в (амплитудное напряжение)

• Наибольшие токи в цепях отдельных зондов (также в случае короткого замыкания зонда) — диапазон 1 ≤ 15ма

  — диапазон 2 ≤ 1,5ма

  — диапазон 3 ≤ 0,15ма

  — диапазон 4 ≤ 15ма

  с макс. амплитудой 1,5 мм

  – 30 + 80 гц

• Задержка включения или выключения — < 1 сек

• Допускаемая нагрузка контактов выходного реле:
  а) длительно допускаемый ток контактов (тепловой) — 4 в
  б) ток включения контакта — 5 в
  в) величина тока, выключаемого контактом — функция напряжения на контакте V и постоянной времени Т цепи, отнесенная к маневренной прочности контакта 106 при частоте включений 1000 включений/час

кривая 1 — для Т = 0 м сек
кривая 2 — для Т = 40 м сек

г) мощность нагрузки Р для переменного тока 40 — 60 гц, 250 в (цепь без индукции) при частоте включений 1000 включений/час в функции маневренной прочности N.
д) зависимость коэффициент редукции К выключаемой мощности Р (по пункту г) от соs φ цепи в случае индукционной нагрузки контактов.
– Максимальная частота изменений рабочих состояний канала I,5 Гц
– Электрическая эксплуатационная прочность
– релейного усилителя – 107 срабатываний каждого канала
– выходных реле: по п. 4.3.6.
– Питающее напряжение и частота – 220в +10%-15%

50гц +2%-2%

– Потребляемая мощность – ≤12 ва
– Атмосферное давление – 80 + 12 кн/м2 (600 + 900 торр)
– Температура окружающей среды – -20 + +50ºЦ
– Относительная влажность – 30 + 80% (допускаемая 95%

для 35ºЦ)

– Степень защиты оболочки – IР – 50
– Стойкость против вибрации во время работы – 50 + 20 гц
– Масса – ≤ 4,5 кг
