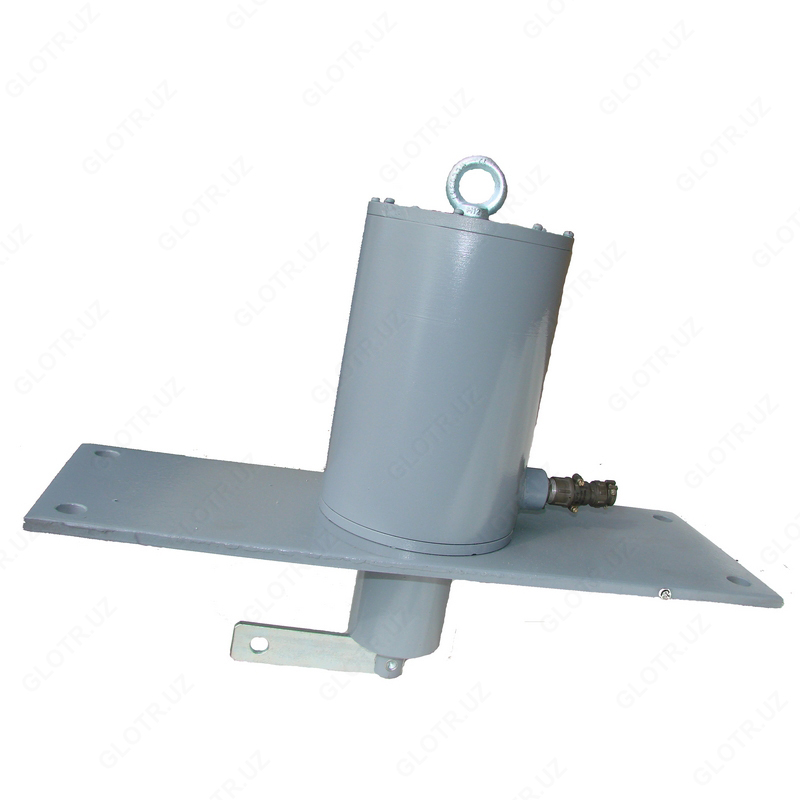

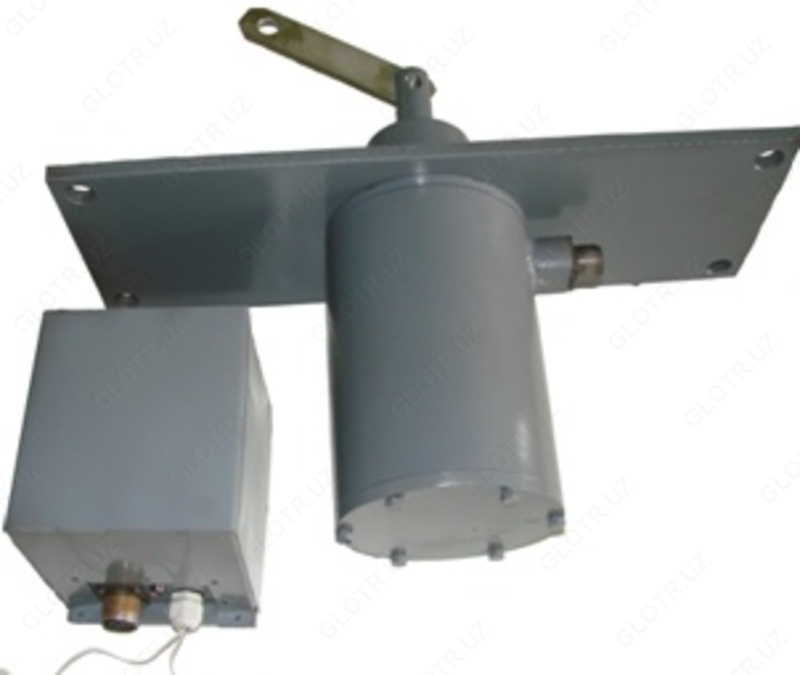

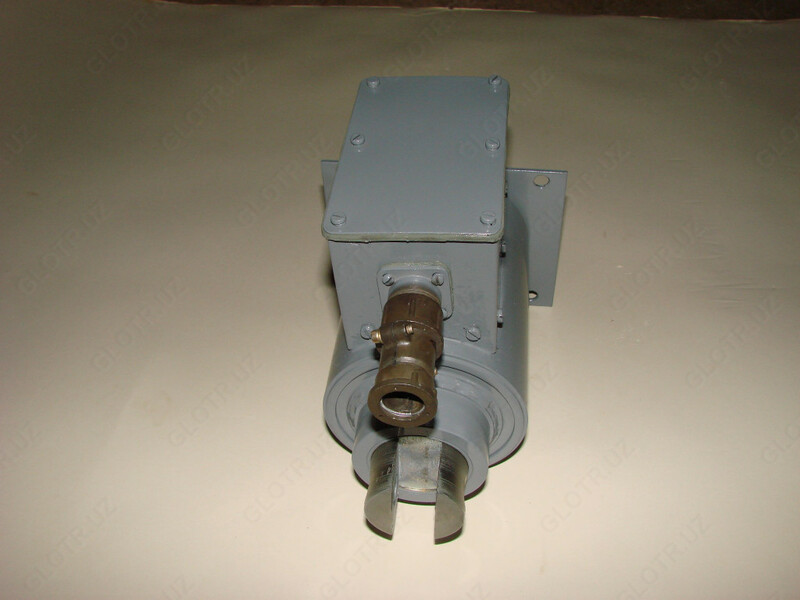

Электромагнит КМТ-4 М

Электромагнит КМТ-ЗМ(4М) разработан для замены выпускаемых ранее эл.магнитов КМТ-ЗА(4А)(6А). Разработан на базе магнита постоянного тока с механической форсировкой, позволяющей получить такие же технические, тяговые характеристики и присоединительные размеры, как и электромагнит старого образца. Электромагнит питается от сети 2 фазного переменного тока 380В. Предназначен для дистанционного управления механическими тормозами различных приводов.

Электромагнит собран в сварном стальном корпусе и имеет степень защиты IP-30 по ГОСТ 14255-98.

( )-для старого образца электромагнита.

Примечание: при определение усилия, воздействующего на привод, необходимо учитывать расположение тяги. При нижнем положении необходимо вычитать массу якоря из табличного значения тягового усилия.

Монтаж и настройка блока питания.

Блок питания устанавливается в шкафу управления или вне шкафа, но в индивидуальном защитном кожухе, исключающим попадание воды, масла, эмульсии и т.п.

Рабочее положение блока - любое, удобное для монтажа.

Для установки блока исполнения IP20 необходимо:

• установить блок;
• произвести подключение блока;

Подключение блока питания осуществляется через клеммы блока, имеющие соответствующую маркировку.

Подключение блока к источнику питания осуществляется через клеммы соответствующей маркировке.

Электромагнит подключается к клеммам (электромагнит) блока гибким медным проводом сечением не менее 1,5 мм.

Настройка блока питания производится, как правило, изготовителем и заключается в установке длительности импульса форсировки путем изменения выдержки времени за счет изменения В.
