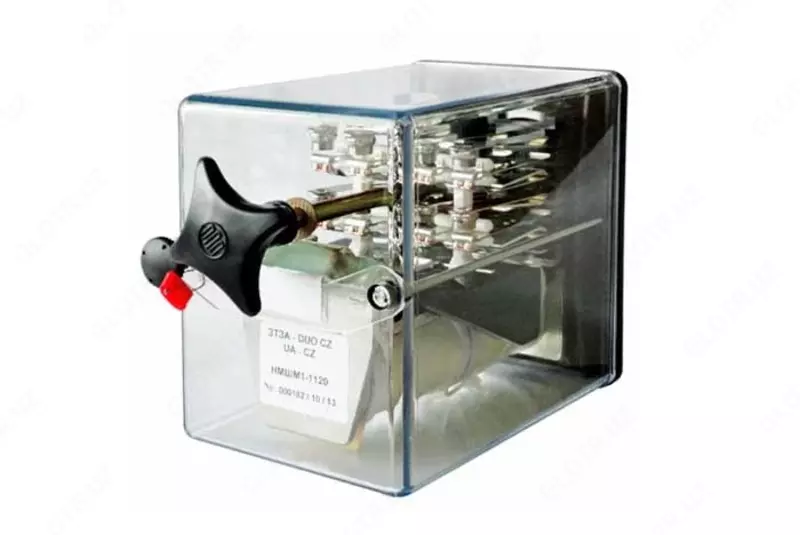

Электромагнитное нейтральное реле НМШМ1 – путевая СЦБ защита

Электромагнитное нейтральное реле НМШМ1 предназначено для систем сигнализации, централизации и блокировки (СЦБ) на железных дорогах и в метро. Выпускается в модификациях (11, 22, 180, 360, 560, 1120 и 1000/560), каждая из которых адаптирована к определённому номиналу тока или напряжения, на основе гравитационного механизма якоря .

Главные технические данные: масса до 2,2 кг, габариты — 114×89×210 мм, 8 переключающих контактов по ГОСТ 5.197‑72. Контакты выдерживают суровые среды эксплуатации — цепь без розетки имеет сопротивление ≤ 0,03 Ω, вместе с ней — ≤ 0,08 Ω.

НМШМ1 рассчитано на работу в климатических условиях −50…+60 °C и относительной влажности до 90–70%, что позволяет эксплуатировать его при высоких нагрузках и погодных перепадах. Время отпускания якоря — от 0,20 до 0,45 секунды, в зависимости от модификации, благодаря наличию одной или двух катушек — либо с внутренней медной гильзой для задержки.

Это реле устанавливается в стационарные штепсельные розетки в релейных блоках и шкафах; монтаж проводится в строгом соответствии с ГОСТ-стандартами, что обеспечивает безопасность для поездного движения. Благодаря высокой надёжности и стойкости к окружающим воздействиям, НМШМ1 является одним из ключевых компонентов систем релейной автоматики на транспорте.
