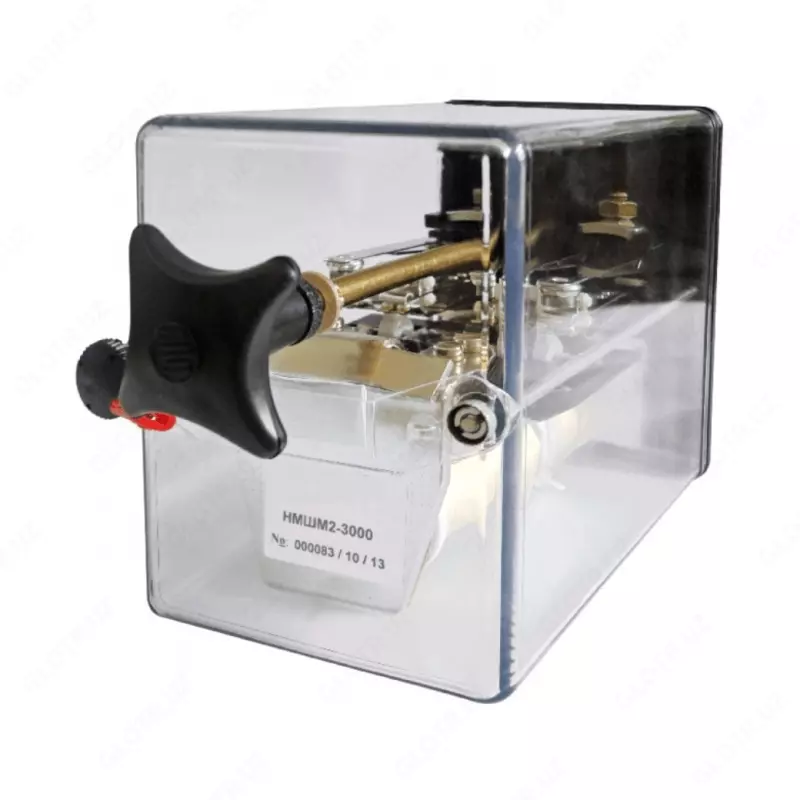

Электромагнитное нейтральное реле НМШМ2‑3000 УХЛ4 24 В

Электромагнитное нейтральное реле НМШМ2‑3000 УХЛ4 24 В является ключевым компонентом систем безопасности и сигнализации на железнодорожном транспорте (СЦБ). Оно выполнено с “гравитационным” якорем, что обеспечивает чёткое срабатывание без зависимости от направления тока — при его наличии реле замыкается, при его отсутствии — размыкается.

Основные технические характеристики:

• Питание: 24 В DC; отпускание при ≤ 5 В, притяжение ≥ 16 В, перегрузка до 45 В

• Контактная система: 4 переключающих контакта (4 фт) — как у всей серии НМШ2 / НМШМ2

• Размеры и масса: 114×89×210 mm, до 2.2 kg

• Климат: от –50 до +60 °C, влажность до 90 % при 20 °C и до 70 % при 40 °C

• Защита: IP30 — защита от пыли, предотвращение случайного касания.



  Конструкция состоит из катушки и якоря, выполненных гравитационно. Прозрачный корпус позволяет визуально контролировать работу внутренних элементов, а штепсельное подключение упрощает монтаж и обслуживание.

Применение:

• Центрально-блокировочные и сигнализационные схемы железнодорожных и метрополитенных линий

• Защита путей и блокировка по направлениям движения

• Индикация наличия электрических цепей в релейных шкафах

Преимущества:

• Работает независимо от направления тока (нейтральное реле)

• Высокая точность срабатывания, благодаря гравитационному механизму

• Экологически стойкое: широкий температурный диапазон, высокая влажность

• Надёжные контакты, низкое сопротивление и визуальный контроль

НМШМ2‑3000 УХЛ4 — надёжное решение, отличающееся долговечностью и устойчивостью, созданное для критически важных задач в сфере железнодорожного электрического оборудования.
