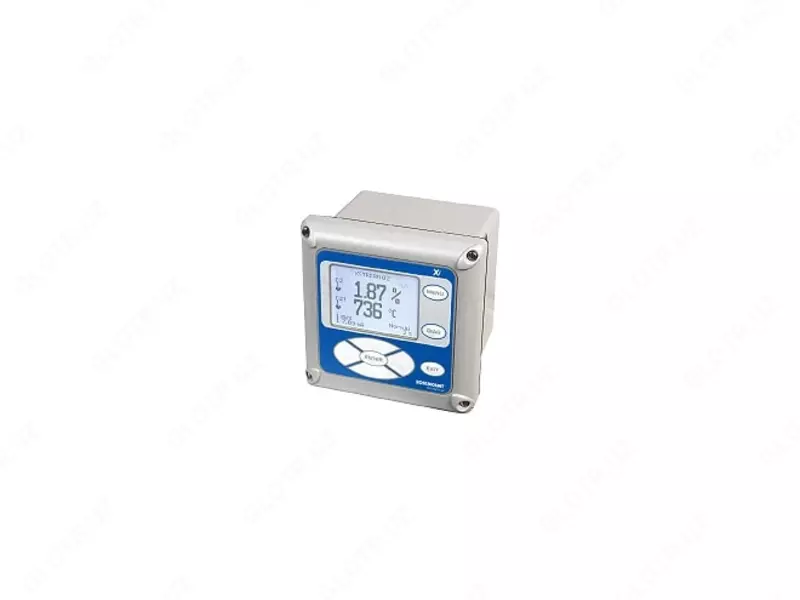

Электроника Rosemount Analytical 6888 Xi

Tavsif:

Rosemount Analytical 6888 Xi Electronics zirkonli kislorod sensorlari uchun mo'ljallangan. Tutun gazlarida ortiqcha kislorodni o'lchash uchun sirkoniy oksidini aniqlash texnologiyasi so'nggi bir necha o'n yilliklarda mashhur bo'ldi. Ushbu ko'p qirrali elektronika ishlab chiqarilgan O2 problarining ko'pchiligi bilan ishlash uchun maxsus ishlab chiqilgan. Katta yoritilgan LCD displey sozlash va ishlashni osonlashtiradi. Kalibrlash gazlarini almashtirish uchun kichik solenoid blok qo'shilishi bilan to'liq avtomatik kalibrlashlar ushbu elektronika bilan amalga oshirilishi mumkin. 6888 Xi ning ilg'or elektronikasi HART yoki 7 simli, 120 voltli isitgich kabeli orqali kislorod sensorlari bilan bog'lanish uchun mo'ljallangan.

Zavod xodimlari tomonidan so'raladigan keng tarqalgan savol - kislorod analizatorini qanchalik tez-tez kalibrlash kerakligi. Javob ko'p jihatdan yondirilgan yoqilg'iga, normal kislorod darajasiga va chiqindi gazlardagi oltingugurt miqdoriga qarab dasturga bog'liq. Xi bu muammoni qachon kalibrlash kerakligini aniqlaydigan onlayn diagnostika orqali hal qiladi, ko'plab keraksiz kalibrlashlar va iste'mol qilingan texnik va gaz resurslarini yo'q qiladi. Xi elektronikasi real vaqtda sensor xujayrasining empedansini o'lchaydi.

Bu funksiya kalibrlash gazlarini sensor xujayrasiga etkazib berish uchun solenoidlarni ketma-ket faollashtirish orqali to'liq avtomatik kalibrlashni boshlashi mumkin. Single Probe Sequencer (SPS) CAL gazlarini bitta zondga o'zgartiradi, Multi-Probe Sequencer (IMPS) esa 1 dan 4 gacha problarni boshqarishi mumkin. "Ishlash vaqti" asosida ko'plab keraksiz kalibrlashlarni yo'q qildi. Kontaktni yopish boshqaruv xonasiga kalibrlash amalga oshirilganligi haqida xabar beradi. Kislorod chiqishi oxirgi qiymatda saqlanishi yoki kalibrlash vaqtida o'chirilishi mumkin. Xi an'anaviy usullar yordamida kalibrlashni ham boshlashi mumkin:

Foydalanuvchi boshqaruv xonasidan kontaktni yopish

Oxirgi kalibrlashdan keyingi vaqt; avtomatik kalibrlash tizimi tomonidan o'rnatiladi

C yaxshilangan interfeys

HART/AMS

Agar jarayon harorati boshqariladigan isitgichning haroratidan oshsa, an'anaviy O2 elektronikasi signal beradi. Bu xususiyat Xi ga bu holda ichki isitgichni o'chirishga, hujayrani isitish uchun jarayon haroratidan foydalanishga va jarayon haroratining o'zgarishi asosida O2 ni tezda hisoblashga imkon beradi. Esda tutingki, 800 ° C (1462 ° F) dan yuqori uzoq muddatli operatsiya natijasida tezlashtirilgan prob va hujayra shikastlanishi paydo bo'lishi mumkin, lekin hech bo'lmaganda bu hodisa davomida o'lchov o'chirilmaydi.

Jarayondagi uzilishlar ba'zan yonish jarayonining substoixiometrik yoki kamaytiruvchi sharoitlarga o'tishiga olib kelishi mumkin. Bir yoki bir nechta sensordan kislorod ko'rsatkichlari nolga tushishi mumkin. Stoxiometr xujayrasi ushbu kamaytiruvchi sharoitlarda kislorod tanqisligi miqdorini o'lchaydi. Sizning DCS tendentsiyalari kislorod tanqisligi darajasini ko'rsatish uchun diapazonning pastki qismiga -1 yoki -2% kislorodga sozlanishi mumkin. Operator o'zining qayta tiklashni nazorat qilish harakatlari kerakli effekt beryaptimi yoki yo'qligini ko'rishi mumkin. Ushbu turdagi hodisalar kamdan-kam hollarda sodir bo'ladi, ammo vaziyatning parametrlarini bilish qisqarish holatidan chiqishda ortiqcha tuzatishni oldini oladi.

Funksiyalari:

Katta yoritilgan displey va klaviatura

NEMA 4X muhofazasi

HART aloqa standarti

Kalibrlash tavsiya etilgan diagnostika

Avtomatik kalibrlash imkoniyati

Kengaytirilgan ish harorati diapazonlari

Soddalashtirilgan o'rnatish

Yuzaki o'rnatish texnologiyasi ishonchlilikni/vibratsiyaga chidamliligini oshiradi

Mahalliy operator interfeysi (LOI)

Konverterlar bilan foydalanilganda bitta kanal yoki ikki kanal

Yagona kanal, faqat an'anaviy arxitektura

Yong'in xavfsizligi relesi

Diffuzer tiqilib qolgan signal
