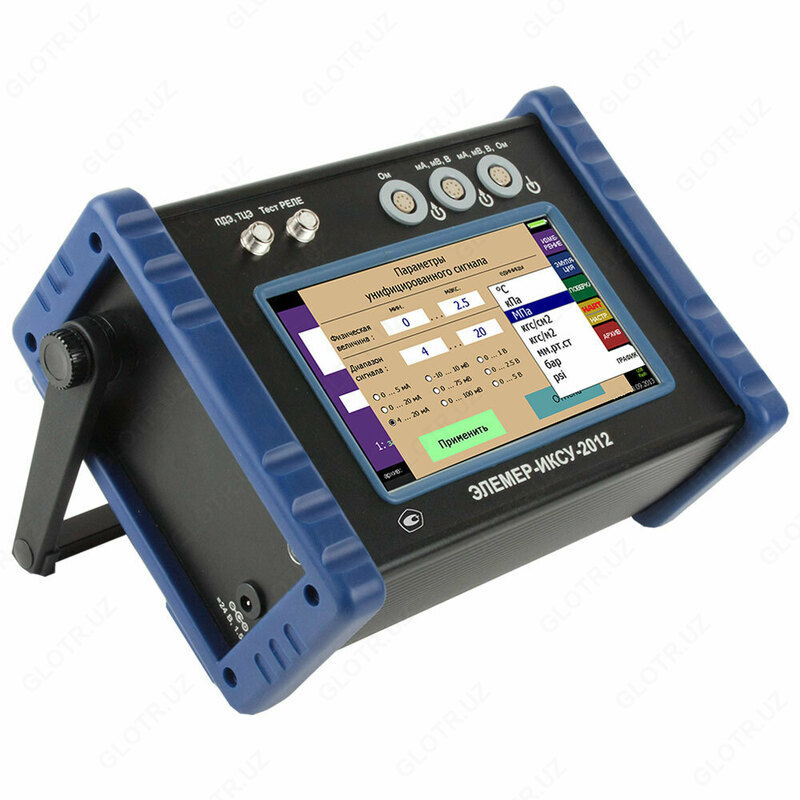

ЭЛЕМЕР-ИКСУ-2012 - ЭТАЛОННЫЙ КАЛИБРАТОР-ИЗМЕРИТЕЛЬ УНИФИЦИРОВАННЫХ СИГНАЛОВ

Прецизионный эталонный калибратор-измеритель унифицированных сигналов ЭЛЕМЕР-ИКСУ-2012 - рабочий эталон, предназначенный для поверки (калибровки) средств измерения давления, температуры или регистрирующих измерительных приборов.


Калибратор-измеритель унифицированных сигналов прецизионный ЭЛЕМЕР-ИКСУ-2012 внесен в Госреестр СИ РФ за № 56318-14

Эталонный калибратор  ЭЛЕМЕР-ИКСУ-2012 может быть  эффективно использован и как высокоточное средство измерения для проверки  текущего функционирования измерительных приборов непосредственно на технологических позициях.

Эталонный калибратор ЭЛЕМЕР-ИКСУ-2012 поддерживает работу с большинством  вариантов  стандартных унифицированных сигналов непрерывного тока и напряжения.  Более того, предусмотрена возможность задания нестандартной зависимости физической величины и уровня электрического сигнала.

Автоматический пересчет производится как в режимах измерения,  так и при эмуляции (генерации сигнала) современных микропроцессорных преобразователей давления или температуры. Тем самым,   эталонный прибор  ЭЛЕМЕР-ИКСУ-2012  позволяет тестировать и поверять (калибровать) передовые вторичные приборы,  контроллеры и системы управления.

Функциональные возможности эталонного калибратора ЭЛЕМЕР-ИКСУ-2012 :

 воспроизведение и измерение:

•  электрических сигналов силы постоянного тока;
• электрических сигналов напряжения постоянного тока;
• электрических сигналов сопротивления постоянному току;
• сигналов термометров сопротивления по ГОСТ 6651-2009, DIN 43760;
• сигналов преобразователей термоэлектрических по ГОСТ Р 8.585-2001;
• сигналов приборов, поддерживающих HART-протокол*;
•  сигналов преобразователей давления эталонных ПДЭ-010 и ПДЭ-010И*;
• сигналов термометра цифрового эталонного ТЦЭ-005/М3*.

Калибратор эталонный  ЭЛЕМЕР-ИКСУ-2012 используются в качестве рабочего эталона для поверки (калибровки и градуировки) следующих измерительных приборов:

• термометров сопротивления (ТС);
• термоэлектрических преобразователей (ТП, термопар);
• измерительных преобразователей с аналоговым входом;
•  преобразователей с унифицированным входным и выходным сигналом силы или напряжения постоянного тока;
• датчиков давления,
• электроконтактных манометров;
• приборов, поддерживающих HART-протокол.

Калибратор эталонный ЭЛЕМЕР-ИКСУ-2012 является  главным элементом в составе поверочного комплекса ЭЛЕМЕР-ИКСУ-2012ПК.

В составе поверочного комплекса калибратор  ЭЛЕМЕР-ИКСУ-2012 способен осуществлять питание и информационное сопряжение образцовых и испытуемых СИ,  производить операции калибровки, градуировки и поверки с автоматическим определением соответствия заявленному классу допуска.

Специальные возможности работы по HART-протоколу калибратора ЭЛЕМЕР-ИКСУ-2012 на прикладном уровне HART поддерживает универсальные команды,  команды общего пользования и специальные команды приборов производства НПП «ЭЛЕМЕР».

Краткий список поддерживаемых операций по HART-протоколу:

• Считывание и запись параметров прибора;
• Мониторинг измерений, производимых прибором;
• Установка параметров и подстройка токового выхода прибора;
• Автоматическая или ручная градуировка первичного преобразователя (сенсора) прибора.

Основные  функциональные характеристики :

• Всего каналов измерения сигналов - 2
  1-ый (для унифицированного сигнала 4…20 мА
  2-ой (для цифрового сигнала на базе HART-протокола 2);
•  Всего каналов для воспроизведения сигналов   - 1;
• Всего каналов связи с ПДЭ-010, ПДЭ-010И, ТЦЭ-005/М3  - 1;
• Всего каналов тестирования реле  - 2;
• 15 типов НСХ в соответствии с ГОСТ 6651-2009, DIN 43760, ГОСТ Р 8.585-2001;
• Диапазоны измерения и воспроизведения:
  ток  - 0...25 мА;
  напряжение   – 10...+100 мВ, 0…12 В, 12…120 В*;
  сопротивление - 0...320 Ом;
• Пределы допускаемой основной абсолютной погрешности измерения:
  по току  - от ±1 мкА;
  по напряжению  - от ±3 мкВ;
  по сопротивлению  - от ±0,01 Ом;
• Пределы допускаемой основной абсолютной погрешности воспроизведения:
  по току ток  - от ±1 мкА;
  по напряжению  - от ±3 мкВ;
  по сопротивлению   - от ±0,015 Ом;
• Запись результатов во внутреннюю память;
• Внешнее программное обеспечение с возможностью вывода протоколов поверки на печать;
• Встроенный стабилизатор напряжения для питания первичных преобразователей (=24/36 В);
• Питание от встроенных литиевых аккумуляторов или сетевого блока питания;
• Сенсорный 7” ЖК-экран 800*480 dpi с LED-подсветкой;
• Возможность подключения беспроводной клавиатуры и мыши;
• Металлический корпус;

Подробные характеристики
