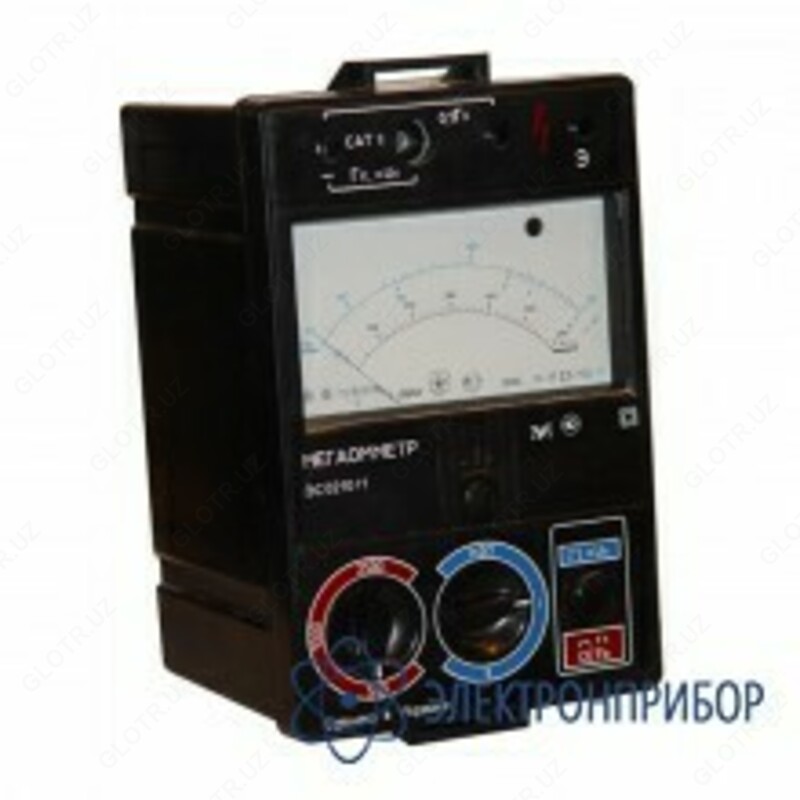

Описание мегаомметра ЭС0210/2:

Мегаомметры ЭС0210 предназначены для измерения сопротивления изоляции электрических цепей, не находящихся под напряжением и измерения действующего значения переменного или величины постоянного напряжения на измеряемом объекте. Мегаомметры обеспечивают разряд емкости объекта после проведения измерения.

Мегаомметры ЭС0210 построены по схеме измерителя отношений с логарифмической шкалой и состоят из следующих основных узлов: генератора переменного тока (для ЭС0210Г); трансформатора (для ЭС0210); преобразователя; электронного измерителя. Преобразователь предназначен для получения стабильного измерительного напряжения и выполнен по схеме с регулированием в цепи переменного тока. Переключение напряжения осуществляется путем изменения опорного напряжения на делителе.

В мегаомметрах ЭС0210/1, ЭС0210/3, ЭС0210/1Г, ЭС0210/3Г электронный измеритель выполнен на двух логарифмических усилителях. В мегаомметрах ЭС0210/2, ЭС0210/2Г — на двух логарифмических усилителях и повторителе напряжения на операционном усилителе. Ток измерителя пропорционален логарифму отношения измеряемого и образцового сопротивлений и не зависит от оперативного напряжения.
