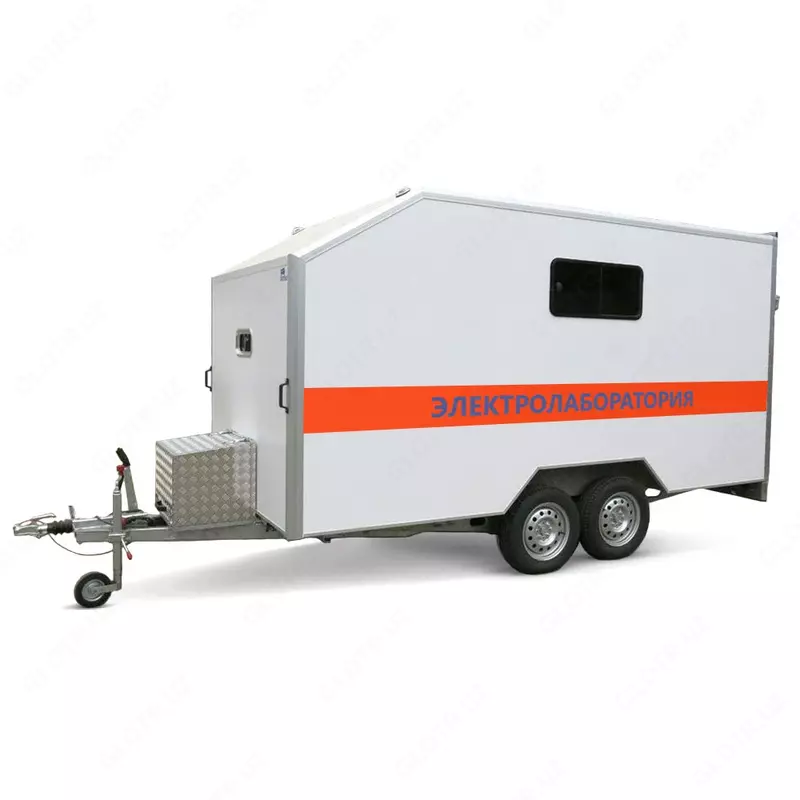

ЭТЛ-10 передвижная лаборатория для кабельных линий напряжением 0,4-10 кВ

ЭТЛ-10 — это передвижная лаборатория, предназначенная для испытаний кабельных линий напряжением 0,4–10 кВ. Она оснащена современным оборудованием для диагностики, дефектоскопии и ремонта кабельных систем.

Основные характеристики:

 • Испытательная установка:

 • Максимальное выпрямленное напряжение: до 70 кВ

 • Максимальное переменное напряжение (50 Гц): до 50 кВ

 • Прожигающая установка:

 • Напряжение: до 30 кВ

 • Ток: до 80 А

 • Источник питания: преобразователь частоты, обеспечивающий выходное напряжение с частотой 800 Гц для эффективного горения дуги в месте повреждения

 • Генератор высоковольтных импульсов:

 • Выходное напряжение: 0…12 кВ / 0…24 кВ

 • Энергия импульса: 3000 Дж на каждой ступени

 • Встроенный измеритель для совместной работы с рефлектометром

 • Рефлектометр:

 • Поддерживает три метода определения места повреждения:

 • Метод импульсной рефлектометрии

 • Метод колебательного разряда

 • Импульсно-дуговой метод

 • Высоковольтный кабеледефектоискатель:

 • Определение местоположения и глубины кабеля до 10 м

 • Трассировка на расстояние до 10 км

 • Поиск электрических кабелей под напряжением

 • Обследование участков местности перед проведением земляных работ

 • Запись GPS/ГЛОНАСС координат и составление карт найденных коммуникаций

Особенности:

 • Время работы не ограничено

 • Переключение ступеней осуществляется без разрыва дуги

 • Возможность начала работы с любой ступени прожига

 • Встроенный дожиг

 • Автономный источник питания: бензогенератор мощностью 8 кВт
