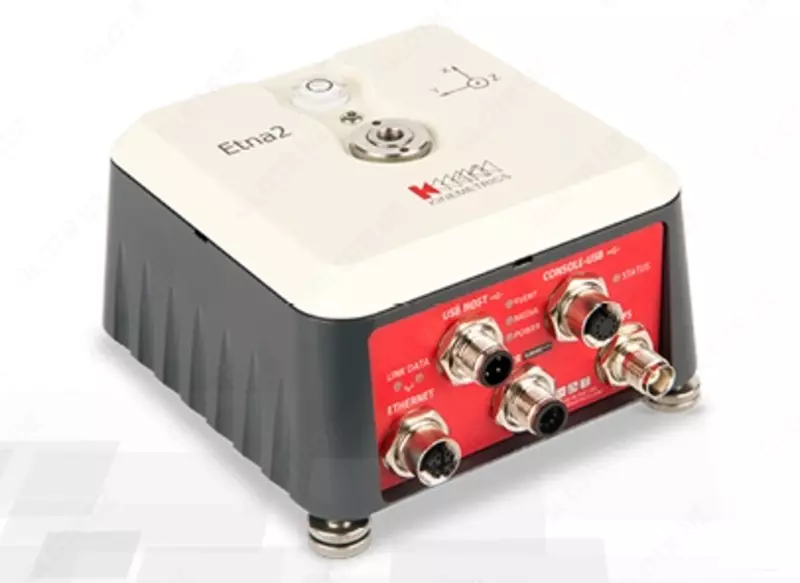

Акселерографов сильных движений ETNA 2

ETNA 2 — акселерограф нового поколения для сильных движений

ETNA 2 — веб-ориентированный и экономически эффективный акселерограф, предназначенный для мониторинга землетрясений, структурного контроля, обследования афтершоков и мониторинга индуцированных землетрясений в нефтегазовой и геотермальной сферах.

Особенности:

• Мониторинг состояния: напряжения, температура, связь, память

• IP-защита IP67 (кратковременное погружение до 1 м)

• Безопасность через SSH/SSL

• Защита от переполюсовки и самовосстанавливающиеся предохранители

• Светодиодная индикация состояния

• Соответствие RoHS

Технические характеристики:

Датчик:

• Трёхосевой акселерометр EpiSensor с обратной связью

• Диапазон: ±1g, ±2g, ±4g

• Полоса пропускания: DC–200 Гц

• Динамический диапазон: >155 дБ

АЦП:

• 3 × 24-битные каналы, 32-битная шина

• Динамический диапазон ~130–139 дБ при 100 sps

• Частоты дискретизации: 1–500 sps

• Режим записи: непрерывный и по срабатыванию

Триггеры:

• Пороговые, STA/LTA

• Голосование триггеров: внутреннее и сетевое

Синхронизация:

• GPS/GNSS или PTP-мастер

• Точность <1 мкс относительно UTC

Хранение данных:

• SDHC-карты 32 ГБ и 4 ГБ

• Автоматическое копирование на USB, зеркальная запись

• Форматы: MiniSEED, EVT, ASCII

Коммуникации:

• Ethernet, веб-сервер, FTP/SFTP, модем через USB

• Протоколы: Antelope ORB, SEEDLink, Earthworm

Электропитание:

• Менее 3 Вт, 9–28 В DC

• Защита: переполюсовка, перенапряжение, самовосстанавливающиеся предохранители

Физические характеристики:

• Размеры: 15 × 15 × 7.5 см

• Масса: 1.5 кг

• Крепление: центральный болт + 3 регулируемые опоры

Условия эксплуатации:

• Температура: –20°…+70°C

• Влажность: 0–100%

• Степень защиты: IP67

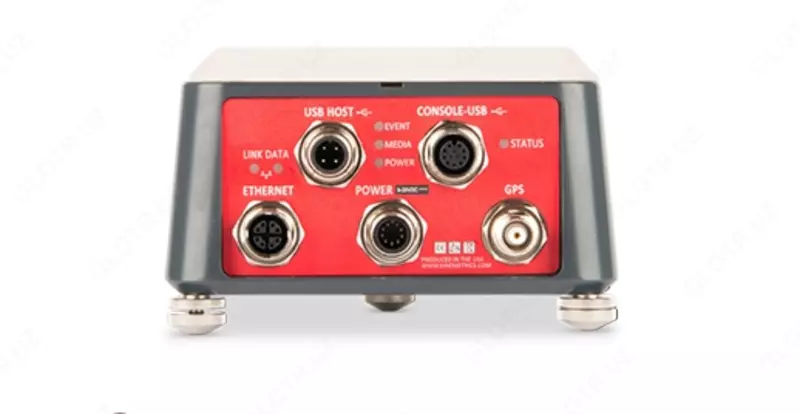

Интерфейсы:

• Ethernet, USB Device, USB Host, RS-232 (заводское), реле SPDT, светодиоды, магнитный выключатель.
