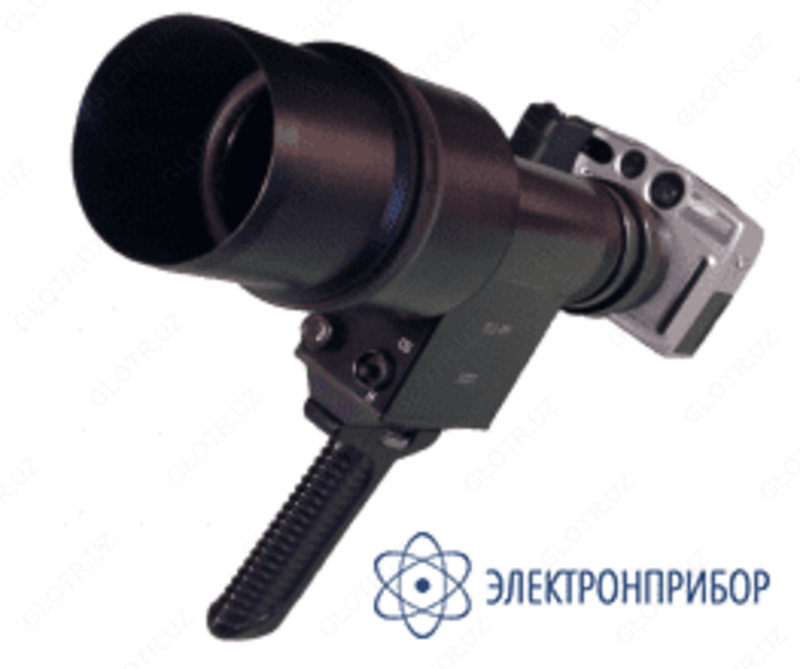

ФИЛИН-6 — электронно-оптический дефектоскоп (ЭОД)

Назначение Электронно-оптический дефектоскопа (ЭОД) ФИЛИН-6:

Электронно-оптический дефектоскоп (ЭОД) "Филин-6" предназначен для дистанционного контроля высоковольтного энергетического оборудования находящегося под напряжением. В основе метода диагностики лежит определение характеристик коронных (КР) и поверхностно-частичных разрядов (ПЧР), а так же их зависимостей от величины напряжения и степени загрязнения изоляции. При помощи ЭОД возможно дистанционное обследование изоляции и оборудования. Оптический контроль, при помощи данного прибора, позволяет с минимальными затратами времени, выявить и определить:

• "нулевые" изоляторы в подвесной фарфоровой изоляции;
• источники короны и поверхностных частичных разрядов;
• микротрещины в опорно-стержневой изоляции;
• оценить поверхностную проводимость на изоляции.

По сравнению с предыдущими моделями дефектоскопов в ЭОД "ФИЛИН-6":

• повышена устойчивость к фоновым засветкам;
• уменьшено влияние бликов на картину искровых (коронных) разрядов;
• установлен кварцевый объектив, прозрачный для ультрафиолетового излучения.

За период с июля по ноябрь 2001 года специалистами с помощью ЭОД "ФИЛИН-6" было обследовано 9 подстанций РАО "ЕЭС России". Осмотру подвергались все шины, спуски, фарфоровые вводы аппаратов, подвесная и опорная изоляция.

В результате обследования оборудования было выявлено 59 дефектов, в том числе:

• микротрещины в опорно-стержневых фарфоровых изоляторах колонок разъединителей составили 41 %;
• "нулевые" фарфоровые изоляторы в подвесной изоляции шин - 29%;
• набросы проволоки на токоведущие части оборудования - 10 %;
• заниженное сечение шлейфа - 8 %;
• дефекты конструкции и монтажа - 12 %.

ЭОД "ФИЛИН-6" успешно эксплуатируется в ряде энергосистем (ОАО "МОСЭНЕРГО", ОАО "СВЕРДЛОВЭНЕРГО", ОАО "КУЗБАССЭНЕРГО", ОАО "НИЖНЕВАРТОСКНЕФТЕГАЗ" и т.д.), а также за рубежом: Австралия, Бразилия, Польша, Китай
