Фильтр сетчатый фланцевый с магнитной вставкой ФСФ и ФСФМ -25; -32; -50; -65; -80; -100; 150

Фильтр сетчатый, фланцевый с магнитной вставкой ФСФ и ФСФМ -25; -32; -50; -65; -80; -100; 150

В наличии Код: P-1140388

Цена по запросу

Показать телефон Позвонить Написать Написать

Характеристики

Фильтр сетчатый, фланцевый с магнитной вставкой ФСФ и ФСФМ

Возможность работы в системах с высокой температурой и давлением

Показать все

Описание

Фильтры ФСФ предназначены для защиты от попадания инородных частиц в ответственные элементы трубопроводных систем (регуляторы, клапаны, форсунки, расходомеры и другие устройства). Применяются в системах теплоснабжения, горячего и холодного водоснабжения, а также других технологических системах, где требуется повышенная чистота проходящей среды.

Исполнение:

ФСФ – стандартное исполнение
ФСФм – исполнение с магнитной вставкой

Технические характеристики:

Температура окружающего воздуха: 5–50 °C
Температура рабочей среды: до 200 °C
Условное давление:
- ФСФ с корпусом из серого чугуна СЧ20 – 1,6 МПа
- ФСФ с корпусом из высокопрочного чугуна ВЧ40 – 2,5 МПа
Средний срок службы: 12 лет

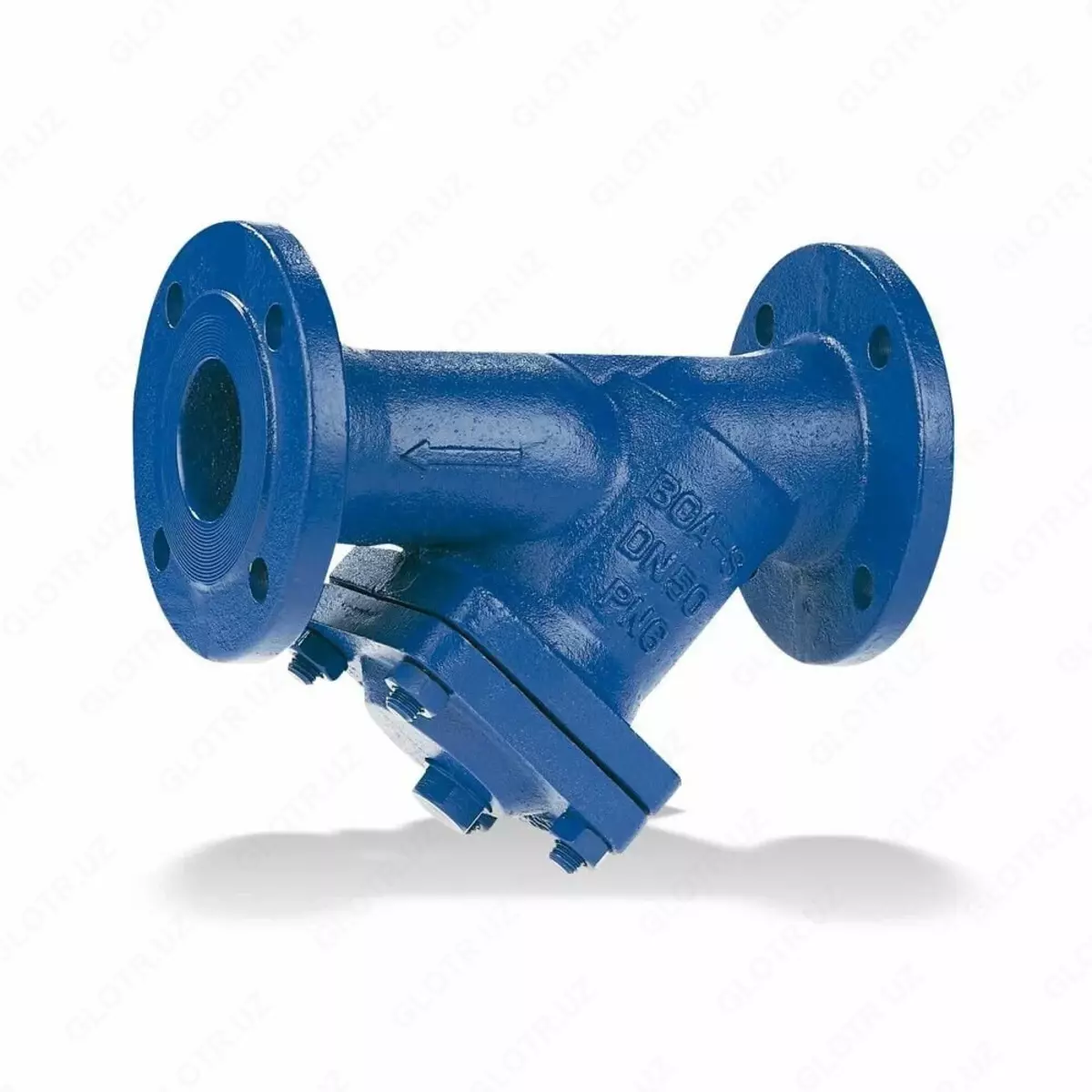

2026-03-04-14-04-46-462266-b24d49571280e1faa643e50602113259.webp?_=ozbol

Габариты, масса и условные проходы:

Тип фильтра	Ду, мм	L, мм	H, мм	D, мм	d/кол-во отв.	D1, мм	Масса, кг
ФСФ	25	160	147	85	14/4	90	5
ФСФ	32	180	165	97	18/4	100	6
ФСФ	50	220	220	138	18/4	125	9
ФСФ	65	270	270	177	18/8	145	12
ФСФ	80	290	295	191	18/8	160	14
ФСФ	100	350	352	242	18/8	180	26
ФСФ	150	440	466	325	22/8	240	50
ФСФ	200	540	534	364	22/12	295	76
ФСФм	50	220	230	145	18/4	165	10
ФСФм	65	270	280	185	18/8	185	13
ФСФм	80	290	305	200	18/8	200	15
ФСФм	100	350	360	250	18/8	220	27
ФСФм	150	440	470	330	22/8	285	52
ФСФм	200	540	540	370	22/12	340	78

Монтаж и эксплуатация:

Фильтры устанавливаются на горизонтальных трубопроводах так, чтобы направление стрелки на корпусе совпадало с направлением движения среды.
Дренажное отверстие в крышке должно быть обращено вниз.
Для обеспечения эффективной работы фильтры необходимо периодически чистить.

Параметры сетки фильтра:

Ду, мм	Размер ячейки / диаметр проволоки, мм	Количество ячеек в см²
25–65	Стандартная: 0,9/0,36 Мелкая: 0,5/0,2	Стандартная: 80 Мелкая: 204

Преимущества:

Надёжная защита оборудования от инородных частиц
Возможность работы в системах с высокой температурой и давлением
Длительный срок службы и прочная конструкция
Возможность применения в системах с магнитными вставками (FSFm) для удержания металлической стружки

5 вопросов и ответов

Как часто нужно чистить фильтры?
Не реже одного раза в месяц или по инструкции эксплуатации.
Можно ли устанавливать вертикально?
Нет, рекомендуется только горизонтальная установка.
Для каких сред подходят FSFm?
Для жидкостей с металлическими частицами, где требуется магнитная очистка.
Какая максимальная температура рабочей среды?
До 200 °C.
Можно ли использовать в горячем водоснабжении?
Да, фильтры рассчитаны на системы горячего водоснабжения.
