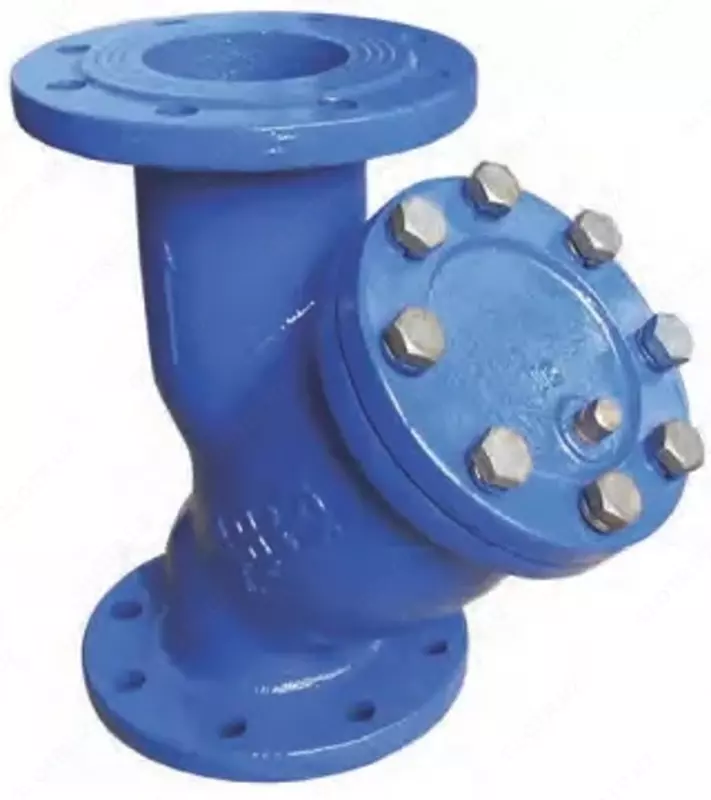

Фильтры сетчатые фланцевые ФСФ стандартное исполнение

Назначение

Фильтры сетчатые фланцевые ФСФ предназначены для защиты от попадания инородных частиц в ответственные элементы трубопроводных систем (регуляторы, клапаны, форсунки, расходомеры и другие устройства) с повышенными требованиями к чистоте проходящей через них среды систем теплоснабжения, горячего и холодного водоснабжения, а также других технологических систем

Исполнение фильтров сетчатых ФСФ:

• ФСФ – стандартное исполнение
• ФСФм – исполнение с магнитной вставкой

Технические характеристики

• Температура окружающего воздуха от 5 º С до 50 º С
• Температура рабочей среды до 200 º С
• Условное давление:ФСФ с корпусом из серого чугуна СЧ20 – 1,6 МПаФСФ с корпусом из высокопрочного чугуна ВЧ40 – 2,5 МПа
• Средний срок службы – 12 лет

Габаритные размеры, исполнение, масса, диаметры условных проходов

Условное обозначение	Диаметр условного прохода Ду,мм	Строительная длина L, мм	Высота, мм не более		Присоединительные размеры фланца, мм			Масса, кг не более
			Н	Н1	D	d /n отв.	D1
ФСФ	25	160	147	85	125	14/4	90	5
	32	180	165	97	135	18/4	100	6
	50	220	220	138	165	18/4	125	9
	65	270	270	177	185	18/8	145	12
	80	290	295	191	200	18/8	160	14
	100	350	352	242	220	18/8	180	26
	150	440	466	325	285	22/8	240	50
	200	540	534	364	340	22/12	295	76
ФСФм	50	220	230	145	165	18/4	125	10
	65	270	280	185	185	18/8	145	13
	80	290	305	200	200	18/8	160	15
	100	350	360	250	220	18/8	180	27
	150	440	470	330	285	22/8	240	52
	200	540	540	370	340	22/12	295	78



Положение и способ монтажа

Фильтры сетчатые ФСФ должны устанавливаться на горизонтальных трубопроводах так, чтобы направление стрелки на корпусе совпадало с направлением движения среды, а сливное отверстие в крышке было обращено вниз. При монтаже фильтра предусмотреть возможность удобной эксплуатации. В процессе эксплуатации необходимо периодически чистить фильтры.

Устройство
