FJD Easydig G31 Lite система управления экскаватором

FJD Easydig G31 Lite – основные характеристики

Преимущества (Benefits)

• Упрощает работу: не нужны сложные чертежи — ориентируется на заданные контрольные точки.
  FJDynamics International Limited

• Точность: обычно обеспечивает точность глубины и высоты до ≈ ±3 см.
  FJDynamics International Limited

• Повышение производительности: сокращает необходимость в регулярных ручных проверках, экономит время и топливо.
  FJDynamics International Limited

• Безопасность на рабочем месте: оператор освобождается от постоянной проверки технических и топографических точек.
  FJDynamics International Limited

• Широкое применение: идеально подходит для выравнивания земли, копки траншей, инфраструктурных работ и других задач.
  FJDynamics International Limited

Основные компоненты

Система состоит из нескольких модулей:
FJDynamics International Limited

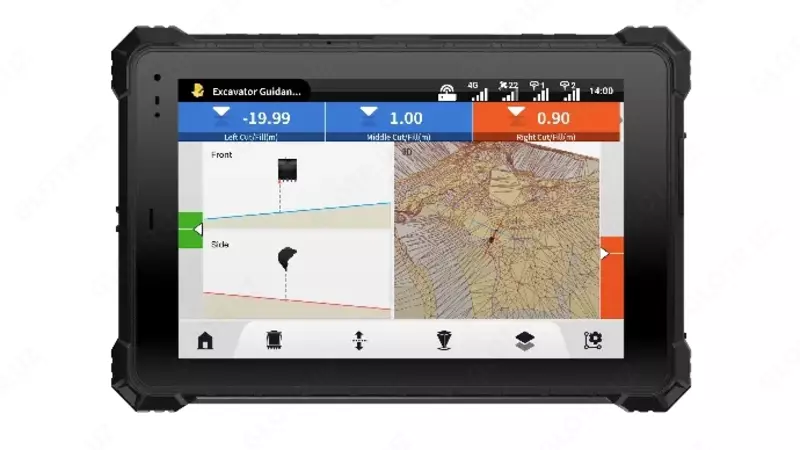

• HMI (Human Machine Interface) — панель управления с 10,1″ сенсорным экраном. Оператор видит и контролирует текущее состояние в реальном времени.
  FJDynamics International Limited

• Датчики положения (Attitude Sensors) — определяют наклон и положение экскаватора и ковша.
  FJDynamics International Limited

• GNSS-антенна — принимает сигналы со спутников и получает координаты машины.
  FJDynamics International Limited

• Антенны 4G / Радио — передают данные RTK в реальном времени и обеспечивают связь с системой.
  FJDynamics International Limited

Удобство для пользователя

• Легкая установка: может быть быстро установлена и откалибрована одним человеком.
  FJDynamics International Limited

• Интуитивный интерфейс: новый пользователь быстро осваивается.
  FJDynamics International Limited

• Онлайн-сервис / OTA обновления: систему можно обновлять через интернет.
  FJDynamics International Limited

• Работа одним оператором: не требуется дополнительный измеритель или контролер.
  FJDynamics International Limited

Области применения

Система особенно удобна для следующих работ:
FJDynamics International Limited

• Выравнивание земли

• Копка траншей, прокладка труб

• Работы с покрытиями и железными дорогами

• Сельское хозяйство и дренажные работы

• Совместима с различными насадками экскаватора

FJD Easydig G31 Lite — технические характеристики

Панель управления (Control Terminal)

• Размер экрана: 10,1″ сенсорный LED
  FJDynamics International Limited

• Разрешение экрана: 1200 × 800
  FJDynamics International Limited

• Размеры терминала: 300 × 190 × 43 мм
  FJDynamics International Limited

• Тип сигнала: Радио / 4G
  FJDynamics International Limited

• Температура эксплуатации: −20 °C до +70 °C
  FJDynamics International Limited

• Степень защиты от воды: IP65
  FJDynamics International Limited

• Источник питания: 9–36 В
  FJDynamics International Limited

• Точность: ±3,0 см
  FJDynamics International Limited

Датчики положения (Attitude Sensor Modules)

(датчики отслеживают различные части экскаватора в реальном времени)

• Диапазон работы:

  • Pitch (переднезадний угол): ±70°

  • Roll (боковой угол): ±180°

• Максимальная угловая скорость: ≤ 400°/с

• Температура эксплуатации: −40 °C до +85 °C

• Степень защиты от воды: IP67

• Источник питания: 4,9–32 В

GNSS-антенна

Принимает спутниковые сигналы для определения координат машины и ковша.
FJDynamics International Limited

Антенны 4G и Радио

• 4G-антенна: принимает сигнал через RTK или мобильную сеть.

• Радио-антенна: получает GPS-данные от RTK-базы.

Точность и производительность

• Точность глубины и высоты копки: примерно ±3 см — соответству
