FJD H36 PRO 3D система управления мотор‑грейдером

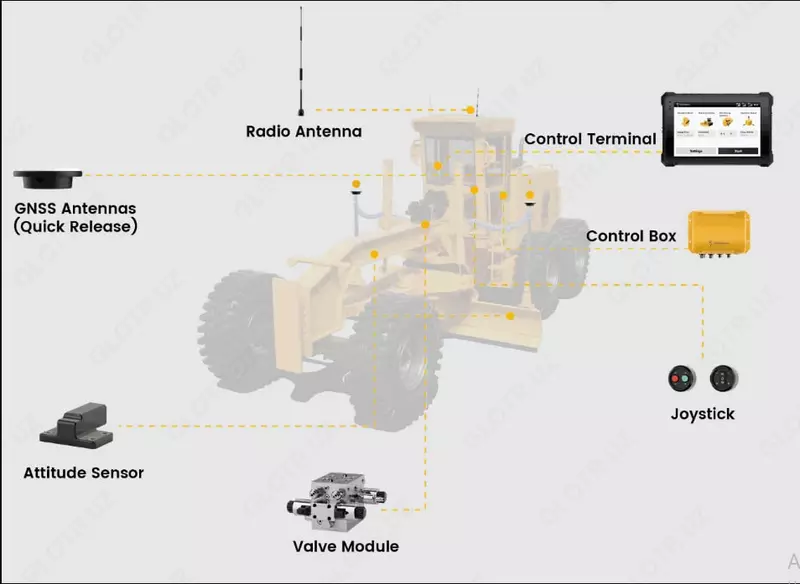

Система 3D управления для моторных грейдеров FJD H36 PRO — это уникальная цифровая система управления, предназначенная для моторных грейдеров, которая позволяет автоматически выполнять земляные работы в реальном времени с высокой точностью. Система объединяет высокоточное спутниковое позиционирование (GNSS/TPS), различные типы датчиков и модули автоматического управления.

Основная цель

Задача системы — определять положение отвала грейдера в реальном времени, сравнивать его с проектным файлом и при выявлении любых отклонений автоматически корректировать положение отвала, обеспечивая быструю и точную планировку. Это снижает ошибки оператора и значительно экономит время и ресурсы.

Принцип работы

Высокоточное позиционирование

Система использует высокоточные GNSS-спутники и сенсорные модули для определения 3D-положения и состояния отвала в реальном времени.

Сравнение с проектом

Полученные координаты автоматически сравниваются с заранее заданным 3D-проектом, и выявляются отклонения.

Автоматическое управление

При обнаружении отклонений система через модуль управления клапанами автоматически корректирует положение отвала, обеспечивая высокоточную планировку даже на сложных поверхностях.

3 основных режима работы

Система имеет 3 режима управления, что упрощает работу оператора и повышает адаптивность в различных условиях.

3D-визуализация и навигация

Система работает с анимационными 3D-навигационными подсказками в реальном времени, позволяя оператору точно контролировать процесс работы через экран.

Преимущества

Точность — спутниковая система позиционирования позволяет сразу достигать требуемого уровня поверхности.

Экономия времени и затрат — снижает объём ручной работы оператора и устраняет необходимость повторных измерений.

Контроль рабочего процесса — ход и качество выполнения работ контролируются непосредственно из кабины.

Адаптивность — обеспечивает высокие результаты на различных типах грунта и сложных поверхностях.

Безопасность — сокращение ручного труда снижает риск аварий.

Области применения

Планировка больших площадей

Дорожное строительство

Строительство аэропортов, стадионов и других сложных объектов

Все виды земляных работ, требующие точной 3D-градации

Дополнительные сервисы и технические возможности

Некоторые версии системы обладают расширенными функциями:

Версия TPS (Total Positioning System) — обеспечивает миллиметровую точность даже при слабом GNSS-сигнале.

Онлайн-поддержка и OTA-обновления — удалённая техническая поддержка и обновление системы.

Технические характеристики (по данным сайта)

Контрольный терминал: планшет с экраном 10,1″, 8-ядерный процессор 2,2 ГГц

3 режима работы, 3D-навигация в реальном времени

Степень защиты IP: датчики устойчивы к внешним воздействиям

(Характеристики являются общими и могут отличаться в зависимости от версии.)

Контрольный терминал (Control Terminal)

Размеры: 300 × 190 × 43 мм

Экран: 10,1″ LED

Рабочий температурный диапазон: −30 ℃ … +70 ℃

Степень защиты: IP65 (защита от пыли и воды)

Напряжение питания: 12–24 В

Датчики (Sensors)

Максимальная угловая скорость: ≤ 400°/с

Степень защиты: IP67 (устойчивы к тяжёлым условиям эксплуатации)

Рабочая температура: −40 ℃ … +85 ℃

Точность (Accuracy)

Рабочая точность: примерно 30 мм

Точность направления (heading): примерно 0,1°

Дополнительные функции и возможности

3D-позиционирование и управление в реальном времени — система получает точные 3D-данные через GNSS, сравнивает положение отвала с проектом и автоматически корректирует его.

3 режима работы — упрощают работу оператора и повышают адаптацию к различным условиям.

Высокая степень защиты IP — устойчивость к пыли, воде и перепадам температур.

3D-навигация в реальном времени — визуальный контроль движения и управление процессом через экран.
