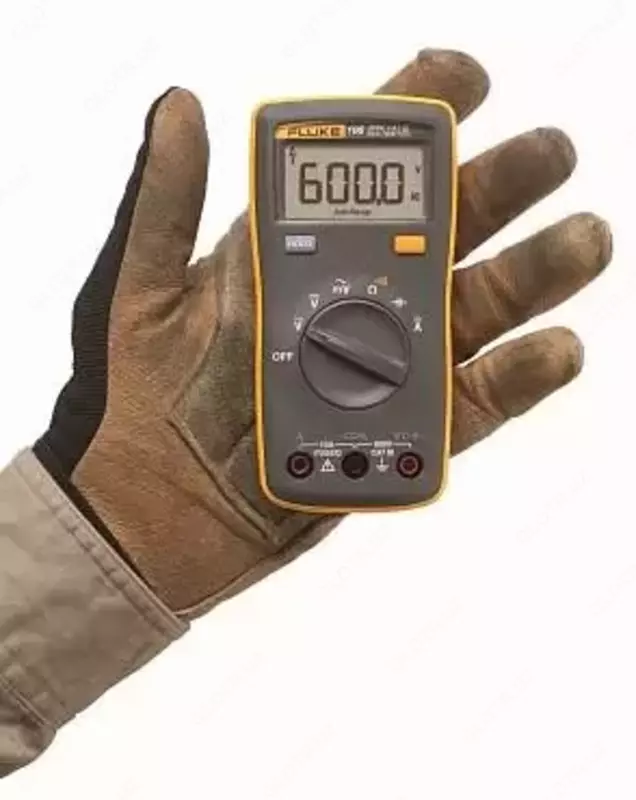

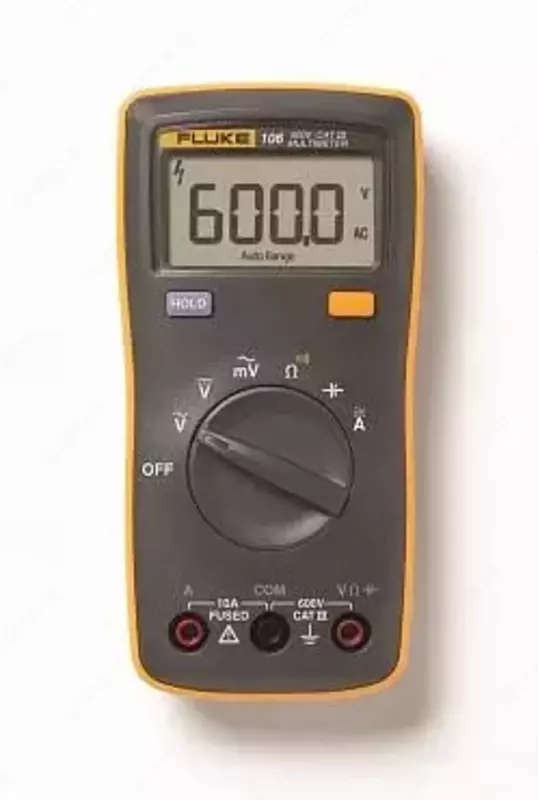

Характеристики Fluke 106

Указанная Погрешность указана сроком на действительна в течение 1 года после калибровки, при рабочей температуре от 18 C до 28 C и относительной влажности от 0 % до 75 %. Характеристики погрешности определяются по формуле: ±([% Показаний] + [Цифра самого младшего разряда]).

Характеристики точности
Функция		Диапазон	Разрешение	Погрешность
Переменное напряжение1		6,000 В 60,00 В 600,0 В	0,001 В 0,01 В 0,1 В	1,0% + 3
Постоянное напряжение в вольтах		6,000 В 60,00 В 600,0 В	0,001 В 0,01 В 0,1 В	0,5 % + 3
Напряжение переменного тока (милливольты)		600,0 мВ	0,1 мВ	3,0 % + 3
Проверка диодов2		2,000 В	0,001 В	10%
Сопротивление (Ом)		400,0 Ω 4,000 кΩ 40,00 кΩ 400,0 кΩ 4,000 МΩ 40,00 МΩ	0,1 Ω 0,001 кΩ 0,01 кΩ 0,1 кΩ 0,001 МΩ 0,01 МΩ	0,5 % + 3 0,5 % + 2 0,5 % + 2 0,5 % + 2 0,5 % + 2 1,5 % + 3
Емкость3		50,00 нФ 500,0 нФ 5,000 мкФ 50,00 мкФ 500,0 мкФ 1000 мкФ	0,01 нФ 0,1 нФ 0,001 мкФ 0,01 мкФ 0,1 мкФ 1 мкФ	2 % + 5 2 % + 5 5 % + 5 5 % + 5 5 % + 5 5 % + 5
Частота 4 Гц (10 Гц – 100 кГц)		50,00 Гц 500,0 Гц 5,000 кГц 50,00 кГц 100,0 кГц	0,01 Гц 0,1 Гц 0,001 кГц 0,01 кГц 0,1 кГц	Нет данных
Рабочий цикл Коэффициент заполнения4		от 1 % до 99 %	0.10%	Нет данных
Переменный ток (40–200 Гц)		4,000 А 10,00 А	0,001 А 0,01 A	1,5 % + 3
Постоянный ток		4,000 А 10,00 А	0,001 А 0,01 A	1,5 % + 3
Все значения переменного тока, частоты и рабочего цикла коэффициента заполнения определены в промежутке от 1 % до 100 % от диапазона. Характеристики для входных сигналов ниже 1 % от диапазона не определены. Обычно напряжение тестирования на обрыв цепи составляет 2,0 В, а ток короткого замыкания составляет <0,6 мА. Указанная погрешность не включает емкость измерительных проводников и пола (может быть до 1,5 нФ в диапазоне 50 нФ). Все значения переменного тока, частоты и рабочего цикла коэффициента заполнения определены в промежутке от 1 % до 100 % от диапазона. Характеристики для входных сигналов ниже 1 % от диапазона не определены.
Функция	Защита от перегрузки	Входное сопротивление (номинальное)	Коэффициент подавления синфазных помех	Коэффициент подавления помех нормального вида
Переменное напряжение	600 В1	>10 МОм <100 пФ2	>60 дБ при постоянном токе, 50 Гц или 60 Гц	−
Напряжение переменного тока (милливольты)	600 мВ	>1М, <100 пФ	> 80 дБ при 50 Гц или 60 Гц	−
Постоянное напряжение в вольтах	600 В1	>10 МОм <100 пФ	>100 дБ при постоянном токе, 50 Гц или 60 Гц	> 60 дБ при 50 Гц или 60 Гц
6 x 105 В, макс. частота [2]Для мВ (переменный ток) полное входное сопротивление равно приблизительно 1 MОм.
Общие характеристики
Максимальное напряжение между любой клеммой и потенциалом земли	600 В
ЖК-дисплей	6000 отсчетов, скорость обновления – 3/с
Тип элемента питания	2 AAA, NEDA 24 А, IEC LR03
Ресурс батареи	Минимум 200 часов
Температура
Условия эксплуатации	от 0 °C до 40 °C
Хранения:	от -30 °C до +60 °C
Относительная влажность
Рабочая влажность	Без конденсации, если <10°C ≤90 % при 10–30 °C; ≤75 % при 30–40 °C
Рабочая влажность, в диапазоне 40 МОм	≤80 % при 10–30 °C; ≤70 % при 30–40 °C
Высота над уровнем моря
Условия эксплуатации	2000 м
Хранения:	12000 м
Температурный коэффициент	0,1 X (нормируемая погрешность) / °C (< 18 °C или > 28 °C)
Защита предохранителей для токовых входов	Предохранитель FAST на 11 А, 1000 В, только деталь, указанная Fluke
Размеры (Д х Ш х В)	142 мм x 69 мм x 28 мм
Вес	200 г
Степень защиты	IEC 60529: IP 40
Безопасность	IEC 61010-1: 600 В CAT III, степень загрязнения 2
Поле электромагнитного излучения	IEC 61326-1: Портативный
Электромагнитная совместимость	Относится к использованию только в Корее.  Оборудование класса A (промышленное передающее оборудование и оборудование для общения)1
