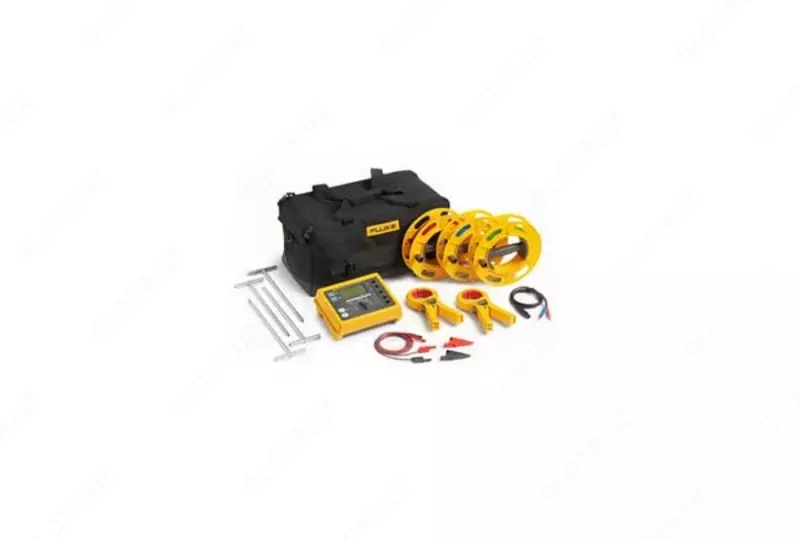

Fluke 1625 II — измеритель сопротивления заземления

Технические характеристики измерителя сопротивления заземления Fluke 1625 II:

Параметр	Значение
Технические характеристики
Общие сведения
Память	Объем внутренней памяти позволяет хранить до 1500 записей, доступных через разъем USB
Функция измерения	Напряжение и частота помех, сопротивление заземления 3- и 4-полюсное с/без пристегивающегося трансформатора тока, сопротивление 2-полюсное с переменным током, 2- и 4-полюсное с постоянным током
Дисплей	4 знака (2999-разрядный) — 7-сегментный ЖК-дисплей с улучшенной видимостью
Управление	Центральный поворотный переключатель и функциональные клавиши
Диапазон температур
Рабочая температура	от -10 °C до +50 °C (от 14 °F до 122 °F)
Температура хранения	от -30 °C до 60 °C (от -22 °F до 140 °F)
Температурный коэффициент	± 0,1 % показаний/°C <18 °C >28 °C
Тип защиты	IP56 для футляра, IP40 для крышки батарейного отсека согласно EN60529
Макс. напряжение	Предупреждение – подключайте "зажим" к разъемам E, ES, S или H
	U среднеквадратичное значение = 0 В
	Разъемы E, ES, S или H друг к другу в любом сочетании, макс. U среднеквадратичное значение = 250 В (имеет отношение к неправильному обращению)
Безопасность	Защита обеспечивается двойной и/или усиленной изоляцией. Макс. 50 В на землю в соответствии с IEC61010-1. 300 В, категория II, степень загрязнения 2
Стандарт качества	Проектирование, разработка и производство соответствуют стандарту DIN ISO 9001
Влияние внешнего поля	Удовлетворяет требованиям DIN 43780 (8/76)
Дополнительное питание	6 щелочных батарей 1,5 В (IEC LR6 или AA)
Ресурс батареи	Батареи типа IEC LR6/AA: обычно 3 000 измерений (R E+R H ≤ 1 кОм)
	Батареи типа IEC LR6/AA: обычно 6 000 измерений (R E+R H ≤ 10 кОм)
Размеры (ШxВxГ)	250 мм x 133 мм x 187 мм (9,75 дюймов x 5,25 дюймов x 7,35 дюймов)
Вес	≤ 1,1 кг (2,43 фунта) без аксессуаров 7,6 кг (16,8 фунтов) включая аксессуары и батареи в футляре для переноски
Материал корпуса	Полиэстер
Измерение напряжения помех пост. ток + перем. ток (U ST)
Ограничения ошибки измерений: метод	Двухполупериодное выпрямление
Диапазон измерения	от 1 В до 50 В
Диапазон дисплея	от 0,0 В до 50 В
Разрешение	0,1 В
Диапазон частот	пост. ток/перем. ток от 45 Гц до 400 Гц синусоида
Погрешность	± (5 % от показаний + 5 разрядов)
Последовательность измерений	Прибл. 4 измерения/с
Внутреннее сопротивление	Прибл. 1,5 МОм
Макс. перегрузка	U среднеквадратичное значение = 250 В
Измерение частоты помех (F )
Ограничения ошибки измерений: метод	Измерение периода колебания напряжения помех
Диапазон измерения	от 6,0 Гц до 400 Гц
Диапазон дисплея	от 16,0 Гц до 299,9 Гц до 999 Гц
Разрешение	от 0,1 Гц до 1 Гц
Диапазон	от 1 В до 50 В
Погрешность	± (1 % от показаний + 2 разряда)
Сопротивление заземления (RE)
Метод измерения	Измерение силы тока и напряжения с помощью щупа в соответствии с IEC61557-5
Напряжение в разомкнутой цепи	20/48 В, перем. тока
Ток короткого замыкания	250 мА переменного тока
Частота измерения	94, 105, 111, 128 Гц выбирается вручную или автоматически. (AFC) 55 Гц в функции R*
Подавление шума	120 дБ (16 2/3, 50 , 60, 400 Гц)
Макс. перегрузка	U среднеквадратичное значение = 250 В



Характеристики электрических измерений
Основная погрешность или величина влияния	Стандартные условия или заданный рабочий диапазон	Код обозначения	Требования или проверка в соответствии с эталонными деталями IEC 1557	Тип проверки
Основная погрешность	Рекомендуемые условия	A	Деталь 5, 6.1	R
Положение	Эталонное положение ± 90°	E1	Деталь 1, 4.2	R
Напряжение питания	На ограничениях, заявленных производителем	E2	Деталь 1, 4.2, 4.3	R
Температура	0 °C и 35 °C	E3	Деталь 1, 4.2	T
Напряжение серийных помех	См. 4.2 и 4.3	E4	Деталь 5, 4.2, 4.3	T
Сопротивление щупов и вспомогательных заземляющих электродов	от 0 до 100 x R A но ≤ 50 кОм	E5	Деталь 5, 4,3	T
Системная частота	от 99 % до 101 % номинальной частоты	E7	Деталь 5, 4,3	T
Системное напряжение	от 85 % до 110 % номинального напряжения	E8	Деталь 5, 4,3	T
Операционная ошибка	B = ±(|A| + 1,15 √E 21 E 22 E 23 E 24 E 25 E 26 )		Деталь 5, 4,3	R
A = основная погрешность En = изменения R = текущая проверка T = типовая проверка		B[%] = ± B/эталонное значение x 100%
Диапазон измерения	от 0,020 Ом до 300 кОм
Диапазон дисплея	от 0,001 Ом до 2,999 Ом
	от 3,00 Ом до 29,99 Ом
	от 30,0 Ом до 299,9 Ом
	от 0,300 кОм до 2,999 кОм
	от 3,00 кОм до 29,99 кОм
	от 30,0 кОм до 299,9 кОм
Разрешение	0,001 Ом
	0,01 Ом
	0,1 Ом
	1 Ом
	10 Ом
	100 Ом
Погрешность	± ( 2 % от показаний + 2 разряда)
Операционная ошибка	± ( 5 % от показаний + 5 разрядов)
Время измерения	Обычно — 8 секунд с фиксированной частотой 30 секунд. макс. с AFC и полным циклом измеряемых частот
Дополнительная ошибка из-за сопротивления вспомогательного заземления и сопротивления щупа	R H(R S + 2000 Ом)/R E x 1,25 x 10 -6% + 5 знаков
Погрешность измерения от R H и RS	Обычно 10 % от R E + R S + RH
Макс. сопротивление щупа	≤ 1 МОм
Макс. сопротивление вспомогательного заземления	≤ 1 МОм
Автоматическая проверка, если ошибка находится в пределах, требуемых IEC61557-5. Если после измерения сопротивления щупа, вспомогательного заземления и сопротивления заземления причиной погрешности измерения выше 30 % считаются влияющие условия, на дисплее отображается предупреждающий символ и предупреждение о том, что значения RS или RH являются слишком высокими.
