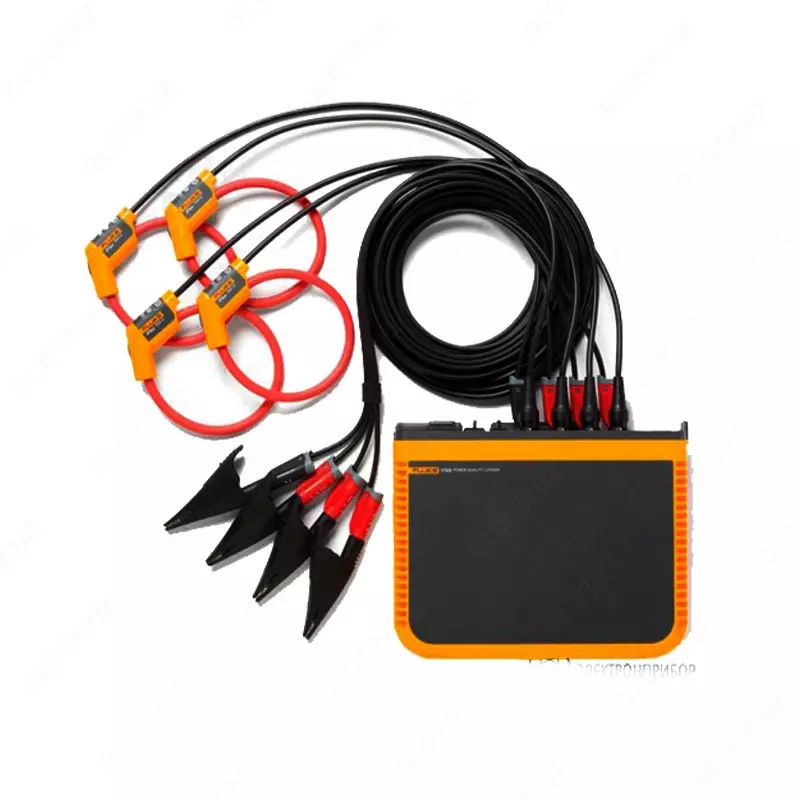

Fluke 1748 — регистратор качества электроэнергии для трехфазной сети

Код: P-0885040 Данного товара сейчас нет в наличии. Вы можете отправить заявку продавцу чтобы быть в курсе о поступлении товара.

Узнать цену

Описание

Технические характеристики регистратора качества электроэнергии для трехфазной сети Fluke 1748:

Параметр		Диапазон	Максимальное разрешение	Собственная точность при стандартных условиях (% от показания + % от диапазона)
ТОЧНОСТЬ
Напряжение		1000 В	0,1 В	±0,1 % от номинального напряжения1, 2
Ток: прямой ввод	i17xx-flex 1500IP 24 дюйма 1500 А	150 А	0,01 А (мин. 1,5 А)3	±(1 % + 0,02 %)
		1500 А	0,1 А
	i17xx-flex 3000IP 24 дюйма 3000 А	300 А	0,01 А (мин. 3,0 A)3	±(1 % + 0,03 %)
		3000 А	0,1 А
	i17xx-flex 6000IP 36 дюймов 6000 А	600 А	0,01 А (мин. 6,0 A)3	±(1,5 % + 0,03 %)
		6000 А	0,1 А
	Клещи i40s-EL	4 A	1 мА	±(0,7 % + 0,02 %)
		20 А	10 мА
Частота		от 42,5 до 69 Гц	0,01 В	± (0,1 %)2
Вспомогательный вход		±10 В постоянного тока	0,1 мВ	±(0,2 % + 0,02 %)
Минимальное/ максимальное напряжение		1000 В	0,1 В	±0,2 % от номинального входного напряжения1
Ток минимальный/ максимальный		Зависит от принадлежности	Зависит от принадлежности	±(5 % + 0,2 %)
THD напряжения		1000 %	0,10 %	±2,5 %
THD тока		1000 %	0,10 %	±2,5 %
Гармоники напряжения со 2-й по 50-ую		1000 В	0,1 В	≥1 В: ±5 % показаний
				< 1 В: ±0,05 В
Гармоники тока со 2-й по 50-ую		Зависит от принадлежности	Зависит от принадлежности	≥3 % диапазона тока: ±5 % показаний
				<3 % диапазона тока: ±0,15 % показаний
Фликер P LT, PST		от 0 до 20	0,01	5 %
Параметр	Величина влияния	iFlex1500IP-24	iFlex3000IP-24	iFlex6000IP-36	i40S-EL
		150 A / 1500 A	300 A / 3000 A	600 A / 6000 A	4 A / 40 A
ТОЧНОСТЬ ДАТЧИКОВ ТОКА
Активная мощность P	PF ≥ 0,99	1,2 % + 0,005 %	1,2 % + 0,0075 %	1,7 % + 0,0075 %	1,2 % + 0,005 %
Активная энергия Ea
Полная мощность S	0 ≤ PF ≤ 1	1,2 % + 0,005 %	1,2 % + 0,0075 %	1,7 % + 0,0075 %	1,2 % + 0,005 %
Полная энергия Eap
Реактивная мощность Q	0 ≤ PF ≤ 1	2,5 % от измеренной полной мощности
Реактивная энергия Er
Коэффициент мощности PF	-	±0,025
Коэффициент сдвига
Коэффициент мощности DPF/cosΦ
Дополнительная неопределенность в % от диапазона	В P-N>250 В	0,015 %	0,023 %	0,023 %	0,015 %
1 В диапазоне от 100 до 500 В; называемое Udin 2 от 0 °C до 45 °C: собственная точность x 2, до 0 °C и выше 45 °C: собственная точность x 3 3 Более подробная информация приводится в руководстве пользователя Стандартные условия: Окружающая среда: 23 °C ± 5 °C, прибор должен проработать не менее 30 минут, отсутствие внешних электрических/магнитных полей, относительная влажность <65 % Условия на входе: Cosφ/PF=1, синусоидальный сигнал f=50/60 Гц, источник питания 120 В/230 В ±10 %. Характеристики тока и напряжения: входное напряжение 1 фазы: 120 В/230 В или 3-ф, схема «звезда»/«треугольник»: 230 В/400 В Входной ток: I > 10 % от диапазона токов Первичный проводник с клещами или пояс Роговского в центральном положении Температурный коэффициент: добавьте 0,1 x нормированная погрешность для каждого градуса C выше 28 °C или ниже 18 °C
Параметр		Значение
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Питание
Диапазон напряжения		от 100 В до 500 В с использованием защищенного гнездового входа при питании от цепи измерения
		от 100 до 240 В при использовании адаптера MA-C8 и стандартного шнура питания (IEC 60320 C7)
Потребляемая мощность		Максимум 50 ВА (макс. 15 ВА при подаче питания через адаптер MA-C8)
КПД		≥ 68,2 % (в соответствии с правилами энергосбережения)
Макс. потребление без нагрузки		< 0,3 Вт только при питании через ввод IEC 60320
Частота питающей сети		50/60 Гц ± 15 %
Батарея		Литий-ионная 3,7 В, 9,25 Вт-ч, заменяется пользователем
Время работы от аккумулятора		4 часа в стандартном режиме
Время зарядки		< 6 часов
Сбор данных
Разрешение		16-битная синхронная выборка
Частота получения данных		10,24 кГц на 50/60 Гц, синхронизируется с частотой сети
Частота входного сигнала		50/60 Гц (от 42,5 до 69 Гц)
Типы цепей		1- Φ, 1- Φ IT, расщепленная фаза, 3- Φ дельта, 3- Φ Y, 3- Φ Y IT, 3- Φ Y сбалансированная, 3- Φ схема Арона/Блонделя (2-элементная дельта), 3- Φ дельта с разомкнутым контактом, только ток (анализ нагрузок)
Хранение данных		Внутренняя флэш-память (не заменяемая пользователем)
Объем памяти		Обычно 20 сеансов регистрации продолжительностью 4 недели с 1-минутным интервалом и 500 событий
Базовый интервал
Измеряемые параметры		Напряжение, ток, вспом., частота, THD В, THD А, мощность, коэффициент мощности, мощность основной гармоники, DPF, энергия
Интервал усреднения		По выбору пользователя: 1 сек, 5 сек, 10 сек, 30 сек, 1 мин, 5 мин, 10 мин, 15 мин, 30 мин
Минимальное/ максимальное значения времени усреднения		Напряжение, ток: RMS за период обновляется через каждый полупериод (URMS1/2 согласно IEC61000-4-30 Aux, питание: 200 мс)
Интервал потребления (режим измерителя энергии)
Измеряемые параметры		Энергия (Втч, варч, ВАч), коэффициент мощности, максимальная нагрузка, стоимость энергии
Интервал		По выбору пользователя: 5 минут, 10 минут, 15 минут, 20 минут, 30 минут, выкл
Измерение качества электроэнергии
Измеряемый параметр		Напряжение, частота, разбаланс, гармоники напряжения, THD В, ток, гармоники, THD А, искажение потребляемого тока (TDD),интергармоники напряжения, TID В, интергармоники тока, TID А, фликер, посторонние сигналы в питающей сети, отрицательное/положительное отклонение
Интервал усреднения		10 мин для всех параметров 2 часа (длительный фликер PLT) 150/180 периодов (3 сек) для гармоник (требуется лицензия на ПО IEEE519/REPORT)
Отдельные гармоники		От 2-й до 50-й гармоники Группировка согласно IEC 61000-4-7 настраивается пользователем в зависимости от области применения: подгруппы (гармоники + интергармоники), группы или только бины гармоник
Интергармоники		От 1-й до 50-й интегармоники
Суммарный коэффициент искажений		Рассчитывается для 50 гармоник напряжения
События		Напряжение: провалы, выбросы, перебои в электроснабжении, ток: броски тока 1748: посторонние сигналы в питающей сети, переходные процессы (низкочастотные)
