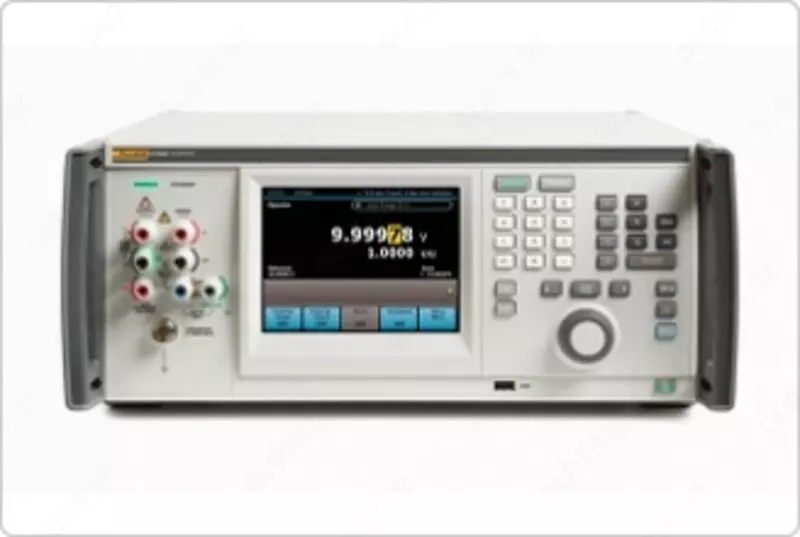

Fluke 5730A — многофункциональный калибратор

Технические характеристики многофункционального калибратора Fluke 5730A:

Параметр	Значение
Постоянное напряжение
Диапазон	от 0 до ±1100 В
Наилучшая техническая характеристика 95 % за 1 год:	3,5 ppm + 2,5 мкВ
Переменное напряжение
Диапазон	22 мк B до 1100 В от 10 Гц до 1 МГц
Наилучшая техническая характеристика 95 % за 1 год:	42 ppm + 8 мкВ
Сопротивление
Диапазон	от 0 до 100 МОм, 18 значений в x1 и x1,9
Наилучшая техническая характеристика 95 % за 1 год	6,5 ppm
Постоянный ток
Диапазон	от 0 до ± 2,2 А (от 0 до ±11 А для 5725A; от 0 до ±100 А для 52120A)
Наилучшая техническая характеристика 95 % за 1 год	35 ppm + 7 нА
Переменный ток
Диапазон	от 9 мкА до 2,2 А, от 10 Гц до 10 кГц (от 9 мкА до ±11 А для 5725A; от 9 мкА до ±120 А для 52120A)
Наилучшая техническая характеристика 95 % за 1 год	103 ppm + 8 нА
Дополнительный компонент переменного напряжения в широком диапазоне частот
Диапазон:	от 300 мкВ до 3,5 В от 10 Гц до 50 МГц
Наилучшая техническая характеристика 99% за 1 год	0,4 % + 500 мкB
Общие характеристики
Время прогрева	Двойной интервал времени с момента последнего прогрева, но не более 30 минут
Время установления	Менее 5 секунд для всех функций и диапазонов, за исключением отдельно оговоренных
Стандартные интерфейсы	IEEE-488 (GPIB), RS-232, устройство USB 2.0, Ethernet, 5725A, 52120A, вход фазовой синхронизации (BNC), выход опорного фазового сигнала(BNC)
Температурный режим	Эксплуатация: от 0 до 50 °C Калибровка: от 15 до 35 °C Хранение: от –40 до 75 °C
Высота над уровнем моря при эксплуатации	не более 2000 м
Относительная влажность	Эксплуатация: < 80 % до 30 °C, < 70 % до 40 °C, < 40 % до 50 °C Хранение: 95 %, без конденсации.
Класс безопасности	IEC 61010-1: 300 V CAT II, степень загрязнения 2
Низкая изоляция аналоговых сигналов	20 В
Электромагнитная обстановка	IEC 61326-1: Контроллер
Питание линии	от 47 до 63 Гц; ±10 % 100 В, 110 В, 115 В, 120 В, 200 В, 220 В, 230 В, 240 В
Потребляемая мощность	300 ВА
Габариты	Высота: 17,8 см (7 дюймов), стандартная единица высоты стойки плюс 1,5 см (0,6 дюйма) для ножек Ширина: 43,2 см (17 дюймов), стандартная ширина стойки Глубина: 64,8 см (25,5 дюйма), общая; 59,4 см (23,4 дюйма), глубина стойки
Масса	27 кг (62 фунта)
Определение абсолютной погрешности	Спецификации погрешности моделей 5730A включают стабильность, температурный коэффициент, линейность, стабильность выходного напряжения и прослеживаемость выходных стандартов, используемых при калибровке. Для определения общей погрешности используемого калибратора в указанном температурном диапазоне не требуется никаких дополнений
Доверительный интервал в соответствии со спецификацией	99 % и 95 %
