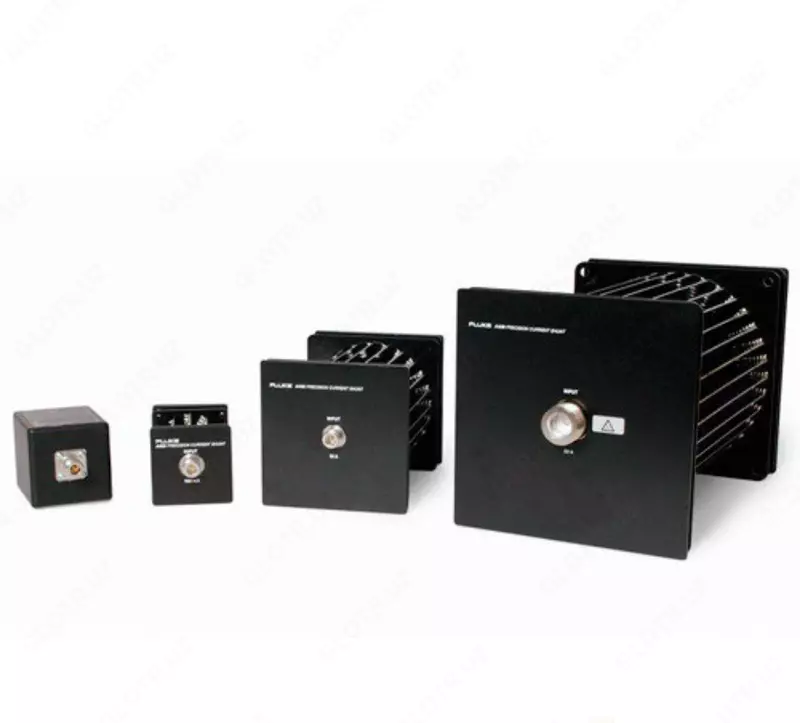

Fluke A40B — токовый шунт

Технические характеристики токовых шунтов серии Fluke A40B:

В таблице приведена одногодичная спецификация для абсолютной точности при k = 2, достоверность для калиброванной величины составляет 95 %. Спецификации включают данные о стабильности в течение 1 года, действиях температуры за пределами TCal ± 1 °C, а также погрешность измерения калиброванной величины.
Модификация	Номинальный ток шунта	Спецификация ± мкА/А, TCal ±1 °C, относительная влажность ≤50 %1,2,3,5			Максимальная разность между переменным и постоянным током (± миллионных долей)6,7
		Постоянный ток	1 кГц	100 кГц	1 кГц	100 кГц
Fluke A40B-001mA	1 мА8	20	55	150	53	150
Fluke A40B-010mA	10 мА	20	26	26	20	40
Fluke A40B-020mA	20 мА	20	26	26	18	30
Fluke A40B-050mA	50 мА	20	23	23	13	16
Fluke A40B-100mA	100 мА	20	24	24	14	27
Fluke A40B-200mA	200 мА	20	26	26	17	28
Fluke A40B-500mA	500 мА	21	27	28	17	21
Fluke A40B-1A	1 А	21	27	31	17	23
Fluke A40B-2A	2 А	21	27	48	17	44
Fluke A40B-5A	5 А	21	31	71	23	69
Fluke A40B-10A	10 А	26	37	92	28	98
Fluke A40B-20A	20 А	26	43	113	37	150
Fluke A40B-50A	50 А	32	55	144	47	180
Fluke A40B-100A	100 А	35	65	174	60	300
1 Измеряемый ток определяется из соотношения: I = (V/Rкалибр.) ×(1 + (AC-DCкалибр. /1 000 000)), где величина «AC-DC калибр.» выражена в миллионных долях. 2 Частота более 1 кГц интерполирует спецификацию (si) между частотами fupper и flower с помощью выражения: si = slower + (fi – flower) × (supper – slower) ÷ (fupper – lower) 3 Если значение относительной влажности выходит за указанные пределы, добавляется 20 мкА/А. 4 Спецификации для тока 1 мА применяются при отключенном зарядном устройстве для батареи. 5 Спецификации не предусматривают нагрузки, связанной с применением устройств, определяющих напряжение. 6 Спецификации указывают максимальное отклонение плоскостности от постоянного тока и включают как измеренную разность между переменным и постоянным током, так и погрешность измерений. При k = 2, достоверность для калиброванной величины составляет 95%. 7 Включает данные о стабильности измерений разности между переменным и постоянным током в течение года. 8 Спецификация для токового шунта 1 мА при TCal ±1 °C.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Габариты (максимальные)
Номинал шунта			от 1 мА до 2 А
Высота			70 мм
Ширина			70 мм
Полная длина1			124 мм
Номинал шунта			от 5 до 20 А
Высота			130 мм
Ширина			130 мм
Полная длина1			210 мм
Номинал шунта			50 А и 100 А
Высота			200 мм
Ширина			200 мм
Полная длина1			343 мм
1 Включает входные и выходные разъемы, может быть изменено поставщиком комплектующих
Физические/механические параметры
Номинал шунта			от 1 мА до 20 А
Масса			0,7 кг
Входной разъём			N тип (мама)
Разъем выхода			N тип (мама)
Номинал шунта			50 А и 100 А
Масса			3,4 кг
Входной разъём			LC тип (мама)
Разъем выхода			N тип (мама)
Условия эксплуатации
Температура			от 13 до 33 °C
Диапазон температур калибровки (TCal)			От 18 °C до 28 °C
Диапазон влажности для наилучшей спецификации1,2:			Относительная влажность ≤ 50 %
Высота над уровнем моря			от 0 до 3000 м
1 Влажность обратимо меняет стабильность сопротивления. 2 Если шунты были откалиброваны при влажности, выходящей за указанные пределы, спецификации стабильности будут соответствовать полученным при калибровке при хранении и применении шунтов при той же относительной влажности ±10 %
Условия хранения и транспортировки (для всех моделей, кроме токового шунта 1 мА)
Температуры, предотвращающие повреждение			от –20 до 140 °C
Температуры и влажность сохранения полной работоспособности1			от 5 до 45 °C при относительной влажности от 15 до 80 %
Высота над уровнем моря при хранении			от 0 до 12 000 м
1 Хранение в условиях критических температур или влажности приведет к временному изменению сопротивления шунта до ±20 миллионных долей. При последующем хранении или эксплуатации в условиях в рамках указанных диапазонов сопротивление шунта вернется к исходному значению в течение 30 дней
ДОПОЛНИТЕЛЬНЫЕ СПЕЦИФИКАЦИИ ТОКОВОГО ШУНТА 1МА
Выходное сопротивление			8 мОм
Максимальный безопасный ток на выходе			11 мА (например, выход 1 В на 90 Ом)
Максимальная емкостная нагрузка			800 пФ
Регулировка выходного напряжения			15 миллионных долей/100 пФ
Максимальный сдвиг напряжения постоянного тока на выходе			± 100 мкВ (обычно ± 25 мкВ)
Стандартная ошибка @ 1 МГц			<2 %
СПЕЦИФИКАЦИИ БАТАРЕИ
Габариты батареи			AAA (44,5 x 10,5 мм)
Тип батареи			Никель-металлогидридная (NiMH)
Необходимое количество батарей			8 (2 набора по 4)
Номинальное напряжение батареи			1,2 В (4,8 В на группу из 4 батарей)
Стандартная емкость батареи			800 мА-ч
Условия хранения и транспортировки для сохранности батарей			Не более 90 дней от –20 до 40 °C Не более одного года от –20 до 30 °C Время зарядки (при полной разрядке) 100 минут
Максимальное время работы батареи			Максимальная выходная нагрузка (11 мА) 18 часов Нагрузка с высоким импедансом 24 часа Рекомендуемое время охлаждения 100 минут Для предотвращения снижения емкости батарей необходимо перезаряжать их не реже двух раз в год
