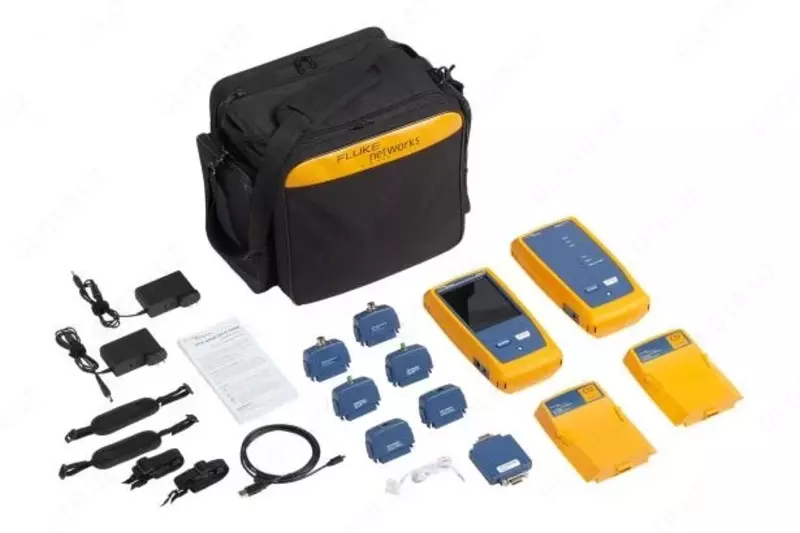

Описание кабельного тестера для сертификации СКС Fluke DSX-5000:
Инструменты Fluke DSX-5000 DSX CableAnalyzer Series для сертификации медных кабельных систем позволяют тестировать и сертифицировать кабели на витой паре в сетях Ethernet, работающих на скорости до 40 Гбит, и подходят для кабельных систем всех категорий, в том числе для категорий 5e, 6, 6A, 8 или класса FA и I/II. Сертификация кабеля — это лишь один этап процесса, который начинается с проектирования системы и заканчивается ее приемкой. Чем быстрее проходит этот процесс, тем больше будет ваша прибыль. К сожалению, существует множество факторов, тормозящих этот процесс: неверная настройка тестера, тестирование с неправильными пределами, длительное выполнение анализа и диагностики квалифицированными техниками, неверная интерпретация результатов и составление отчетов, непонятных для заказчика.
Fluke DSX-5000 Инструменты DSX CableAnalyzer Series входят в семейство продуктов Versiv и предназначены для точной и безошибочной сертификации медных кабелей. В монтажном деле есть несколько команд, Fluke DSX-5000 различные типы среды и множество требований к тестированию. Разница между выгодными и невыгодными проектами заключается лишь в нескольких десятых процента. Fluke DSX предназначен для сертификации медных кабельных систем и соответствует всем стандартам, в том числе стандарту точности уровня VI/2G, упрощая управление задачами и способствуя более быстрой приемке системы Fluke DSX-5000. Это решение не только для опытных техников и менеджеров проектов. Сотрудники с различными уровнями навыков могут улучшать настройку, работу, отчеты тестирования и одновременно управлять разнообразными проектами.
Сравнительные характеристики кабельного тестера DSX-8000 и DSX-5000:
| Параметр | Значение | |
| DSX-8000 | DSX-5000 | |
| Время тестирования кабелей категории 6A/класса EA | 8 сек. | 10 сек. |
| Время тестирования кабелей категории 8/класса I/II | 15 сек. | 1 |
| Время тестирования при диагностике HDTDX/HDTDR | ≈ 3 сек. | ≈ 3 сек. |
| Внутренняя память | ≈ 5 000 кат. 8 с графиками ≈ 12 000 Cat 6A с графиками |
≈ 12 000 Cat 6A с графиками |
| Точность уровня V (1 ГГц) |  |
|
| Точность уровня VI/2G (2 ГГц) | |
- |
| Измерение асимметрии сопротивления | |
|
| Проверка целостности экранирования | |
|
| Измерение TCL | |
|
| Измерение ELTCTL | |
|
| Измерение CDNEXT | |
|
| Измерение CMRL | |
|
| Встроенный модуль Alien XTalk | |
|
| Адаптер каналов | Диапазон 2 ГГц | Диапазон 1 ГГц |
| Адаптер постоянных соединений | Диапазон 2 ГГц | Диапазон 1 ГГц |
Технические характеристики кабельного тестера для сертификации СКС Fluke DSX-5000:
| Параметр Fluke DSX-5000 | Значение | |
| Типы кабелей | ||
| Кабели LAN с экранированной и неэкранированной витой парой | Категории TIA 3, 4, 5, 5e, 6, 6A, 8: 100 Ом Классы ISO/МЭК C, D, E, EA, F, FA и I/II: 100 Ω и 120 Ω |
|
| Адаптеры со стандартным интерфейсом соединения | ||
| Адаптеры для тестирования постоянной линии | Тип штекера: экранированный RJ45 Дополнительный тип штекера: Tera |
|
| Адаптеры для каналов | Тип гнезда: экранированный RJ45 Дополнительный тип гнезда: Tera |
|
| Стандарты теста | ||
| TIA | Категории 3, 4, 5, 5e, 6, 6A в соответствии с TIA 568-C.2 | |
| ISO/IEC | Сертификация кабелей классов C и D, E, EA, F, FA и I/II в соответствии со стандартом ISO/IEC | |
| Максимальная частота | 1000 МГц | |
| Характеристики производительности | ||
| Режимы тестирования каналов категории 6А/класса EA (или категории более низких каналов) | Превышает требования уровня IIIe TIA 1152 и уровня IV МЭК 61935-1 | |
| Режимы тестирования класса FA | Превышает требования уровня V как и в проекте 4-го издания МЭК61935-1 | |
| Длина витой кабельной пары | ||
| Без дистанционного управления | С дистанционным управлением | |
| Диапазон | 800 м | 150 м |
| Разрешение | 0,1 м | 0,1 м |
| Точность | ± (0,3 м + 2 %); 0 м до 150 м ± (0,3 м + 4 %); 150 м до 800 м |
± (0,3 м + 2 %) |
| Задержка распространения | ||
| Без дистанционного управления | С дистанционным управлением | |
| Диапазон | 4000 нс | 750 нс |
| Разрешение | 1 нс | 1 нс |
| Точность | ± (2 нс + 2 %); 0 нс до 750 нс ± (2 нс + 4 %); 750 нс до 4000 нс |
± (2 нс + 2 %) |
| Разница задержек | ||
| Диапазон | От 0 нс до 100 нс | |
| Разрешение | 1 нс | |
| Точность | ± 10 нс | |
| Тестирование сопротивления контурного тока | ||
| Диапазон | 0 Ом до 540 Ом | |
| Разрешение | 0,1 Ом | |
| Точность | ± (1 Ом + 1%) | |
| Время восстановления после перегрузки | Менее 10 минут для номинальной погрешности после перегрузки. Напоминание при повторяющемся или длительном перенапряжении | |
| Параметры окружающей среды | ||
| Рабочая температура | От 0°C до 45 °C | |
| Температура хранения | От -10° C до +60 °C | |
| Рабочая относительная влажность | От 0 % до 90 %, от 0 °C до 35 °C От 0 % до 70 %, от 35 °C до 45 °C |
|
| Вибрация | Случайная, 2 г, 5–500 Гц | |
| Ударная нагрузка | Испытание на падение с высоты 1 м с модулем и адаптером и без | |
| Безопасность | CSA 22,2 №61010, МЭК 61010-1-ое 3-тье издание | |
| Рабочая высота над уровнем моря | 4 000 м 3 200 м с адаптером переменного тока |
|
| Электромагнитная совместимость | EN 61326-1 | |
| Общие технические характеристики | ||
| Скорость автотеста | Полный двусторонний автотест соединений категории 5e или 6/класса D или E: 9 секунд; Полный автотест соединений категории 6A класса EA (обе стороны): 10 секунд |
|
| Поддерживаемые параметры тестирования (Выбранный стандарт тестирования определяет параметры и частотный диапазон тестов) | Схема соединений, длина, задержка на прохождение, неравномерность задержки, сопротивление контура DC, вносимые потери (затуханий), потери на отражение (RL), NEXT, отношение перекрестных наводок и затухания (ACR-N), ACR-F (ELFEXT), суммарные ACR-F (ELFEXT), суммарные NEXT, суммарные ACR-N, суммарные наводки на ближнем конце (PS ANEXT), суммарные наводки на дальнем конце (PS AACR-F) | |
| Защита на входе | Защита от непрерывного напряжения, подаваемого телекоммуникационными компаниями, и сверхтока 100 мА. Случайные перенапряжения в сети ISDN не вызовут повреждений |
|
| Дисплей Fluke DSX-5000 | 5,7 в LCD-дисплее с проекционно-емкостным сенсорным экраном | |
| Корпус | Высокопрочный пластик с ударостойким покрытием | |
| Основной и удаленный модули | Блок литиево-ионных батарей, 7,2 В | |
| Типичный срок эксплуатации аккумулятора | 8 ч< | |
| Время зарядки | При выключенном тестере: 4 часов зарядки от 10 % заряда до 90 % заряда | |
| Поддерживаемые языки | Английский, французский, немецкий, итальянский, японский, португальский, испанский, китайский, корейский, русский, традиционный китайский, чешский, польский, шведский, венгерский | |
| Встроенный адаптер Wi-Fi | Соответствует стандартам IEEE 802.11 a/b/g/n; два диапазона (2,4 ГГц и 5 ГГц) | |
| Размеры | Главный блок Versiv с установленным модулем DSX и элементом питания: 6,67 x 13,33 x 27,94 см | |
| Масса | Главный блок Versiv с установленным модулем DSX и элементом питания: 1,28 кг | |
Fluke DSX-5000
