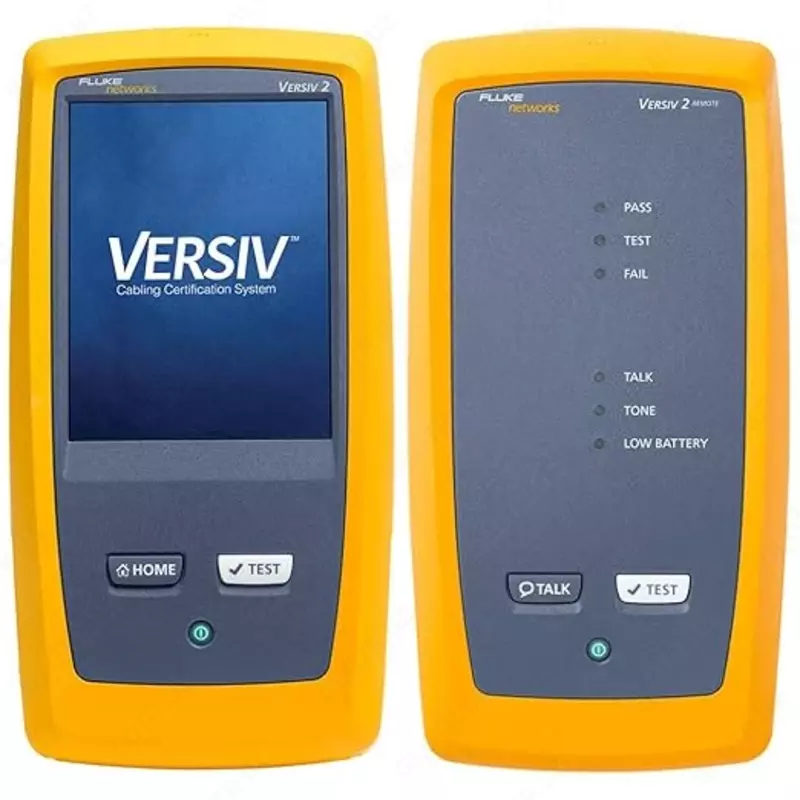

Fluke DSX-8000 — кабельный тестер для сертификации СКС

Описание кабельного тестера для сертификации СКС Fluke DSX-8000:

Инструменты DSX CableAnalyzer Series для сертификации медных кабельных систем позволяют тестировать и сертифицировать кабели на витой паре в сетях Ethernet, работающих на скорости до 40 Гбит, и подходят для кабельных систем всех категорий, в том числе для категорий 5e, 6, 6A, 8 или класса FA и I/II. Сертификация кабеля — это лишь один этап процесса, который начинается с проектирования системы и заканчивается ее приемкой. Чем быстрее проходит этот процесс, тем больше будет ваша прибыль. К сожалению, существует множество факторов, тормозящих этот процесс: неверная настройка тестера, тестирование с неправильными пределами, длительное выполнение анализа и диагностики квалифицированными техниками, неверная интерпретация результатов и составление отчетов, непонятных для заказчика.

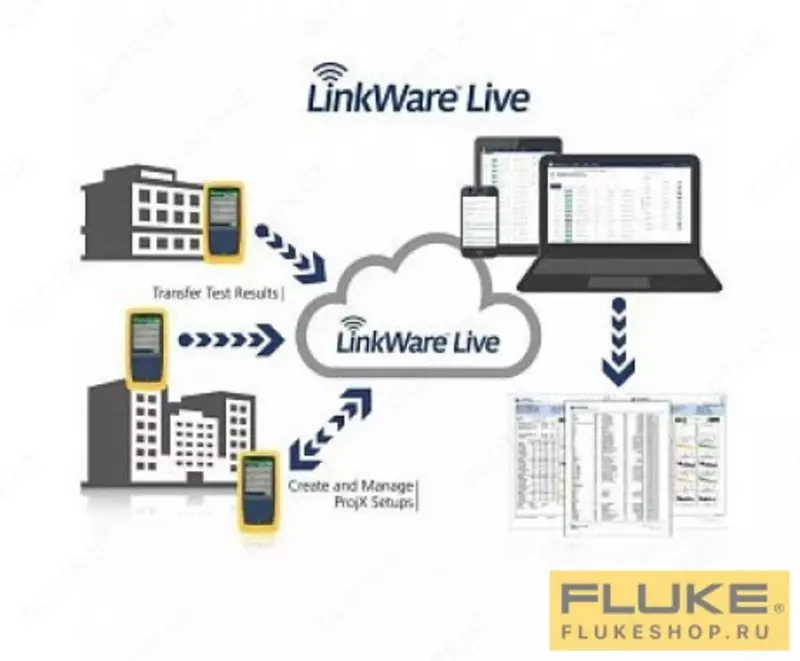

Инструменты DSX CableAnalyzer Series входят в семейство продуктов Versiv и предназначены для точной и безошибочной сертификации медных кабелей. В монтажном деле есть несколько команд, различные типы среды и множество требований к тестированию. Разница между выгодными и невыгодными проектами заключается лишь в нескольких десятых процента. Fluke DSX предназначен для сертификации медных кабельных систем и соответствует всем стандартам, в том числе стандарту точности уровня VI/2G, упрощая управление задачами и способствуя более быстрой приемке системы. Это решение не только для опытных техников и менеджеров проектов. Сотрудники с различными уровнями навыков могут улучшать настройку, работу, отчеты тестирования и одновременно управлять разнообразными проектами.

Инструменты серии DSX CableAnalyzer для сертификации медных кабелей основаны на DSX-8000:

Fluke DSX-8000-ADD
Параметр	Значение
Типы кабелей
Кабели LAN с экранированной и неэкранированной витой парой	Категории TIA 3, 4, 5, 5e, 6, 6A, 8: 100 Ом Классы ISO/МЭК C, D, E, EA, F, FA и I/II: 100 Ω и 120 Ω
Адаптеры со стандартным интерфейсом соединения
Адаптеры для тестирования постоянной линии	Тип штекера: экранированный RJ45 Дополнительный тип штекера: Tera
Адаптеры для каналов	Тип гнезда: экранированный RJ45 Дополнительный тип гнезда: Tera
Стандарты теста
TIA	Категории 3, 4, 5, 5e, 6, 6A в соответствии с TIA 568-C.2
ISO/IEC	Сертификация кабелей классов C и D, E, EA, F, FA и I/II в соответствии со стандартом ISO/IEC
Максимальная частота	2000 МГц
Характеристики производительности
Режимы тестирования категории 8 (или более низких категорий каналов)	ANSI/TIA-1152 уровень 2G
Режимы тестирования класса I/II	Предлагаемый стандарт МЭК 61935-1 изд. 5 уровень VI

Длина витой кабельной пары
	Без дистанционного управления	С дистанционным управлением
Диапазон	800 м	150 м
Разрешение	0,1 м	0,1 м
Точность	± (0,3 м + 2 %); 0 м до 150 м ± (0,3 м + 4 %); 150 м до 800 м	± (0,3 м + 2 %)
Точность	± (0,3 м + 2 %); 0 м до 150 м ± (0,3 м + 4 %); 150 м до 800 м	± (0,3 м + 2 %)
Задержка распространения
	Без дистанционного управления	С дистанционным управлением
Диапазон	4000 нс	750 нс
Разрешение	1 нс	1 нс
Точность	± (2 нс + 2 %); 0 нс до 750 нс ± (2 нс + 4 %); 750 нс до 4000 нс	± (2 нс + 2 %)

Разница задержек
Диапазон	От 0 нс до 100 нс
Разрешение	1 нс
Точность	± 10 нс
Тестирование сопротивления контурного тока
Диапазон	0 Ом до 540 Ом
Разрешение	0,1 Ом
Точность	± (1 Ом + 1%)
Время восстановления после перегрузки	Менее 10 минут для номинальной погрешности после перегрузки. Напоминание при повторяющемся или длительном перенапряжении
Параметры окружающей среды
Рабочая температура	От 0°C до 45 °C
Температура хранения	От -10° C до +60 °C
Рабочая относительная влажность	От 0 % до 90 %, от 0 °C до 35 °C От 0 % до 70 %, от 35 °C до 45 °C
Вибрация	Случайная, 2 г, 5–500 Гц
Ударная нагрузка	Испытание на падение с высоты 1 м с модулем и адаптером и без
Безопасность	CSA 22,2 №61010, МЭК 61010-1-ое 3-тье издание
Рабочая высота над уровнем моря	4 000 м 3 200 м с адаптером переменного тока
Электромагнитная совместимость	EN 61326-1
Общие технические характеристики
Скорость автотеста	Полный двусторонний автотест соединений категории 5e или 6/класса D или E: 7 секунд; Полный автотест соединений категории 6A класса EA (обе стороны): 8 секунд; Полное двустороннее автоматическое тестирование категории 8: 16 секунд
Поддерживаемые параметры тестирования (Выбранный стандарт тестирования определяет параметры и частотный диапазон тестов)	Схема соединений, длина, задержка на прохождение, неравномерность задержки, сопротивление контура DC, вносимые потери (затуханий), потери на отражение (RL), NEXT, отношение перекрестных наводок и затухания (ACR-N), ACR-F (ELFEXT), суммарные ACR-F (ELFEXT), суммарные NEXT, суммарные ACR-N, суммарные наводки на ближнем конце (PS ANEXT), суммарные наводки на дальнем конце (PS AACR-F)
Защита на входе	Защита от непрерывного напряжения, подаваемого телекоммуникационными компаниями, и сверхтока 100 мА Случайные перенапряжения в сети ISDN не вызовут повреждений
Дисплей	5,7 в LCD-дисплее с проекционно-емкостным сенсорным экраном
Корпус	Высокопрочный пластик с ударостойким покрытием
Основной и удаленный модули	Блок литиево-ионных батарей, 7,2 В
Типичный срок эксплуатации аккумулятора	8 ч
Время зарядки	При выключенном тестере: 4 часов зарядки от 10 % заряда до 90 % заряда
Поддерживаемые языки	Английский, французский, немецкий, итальянский, японский, португальский, испанский, китайский, корейский, русский, традиционный китайский, чешский, польский, шведский, венгерский
Встроенный адаптер Wi-Fi	Соответствует стандартам IEEE 802.11 a/b/g/n; два диапазона (2,4 ГГц и 5 ГГц)
Размеры	Главный блок Versiv с установленным модулем DSX и элементом питания: 6,67 x 13,33 x 27,94 см
Масса	Главный блок Versiv с установленным модулем DSX и элементом питания: 1,28 кг
