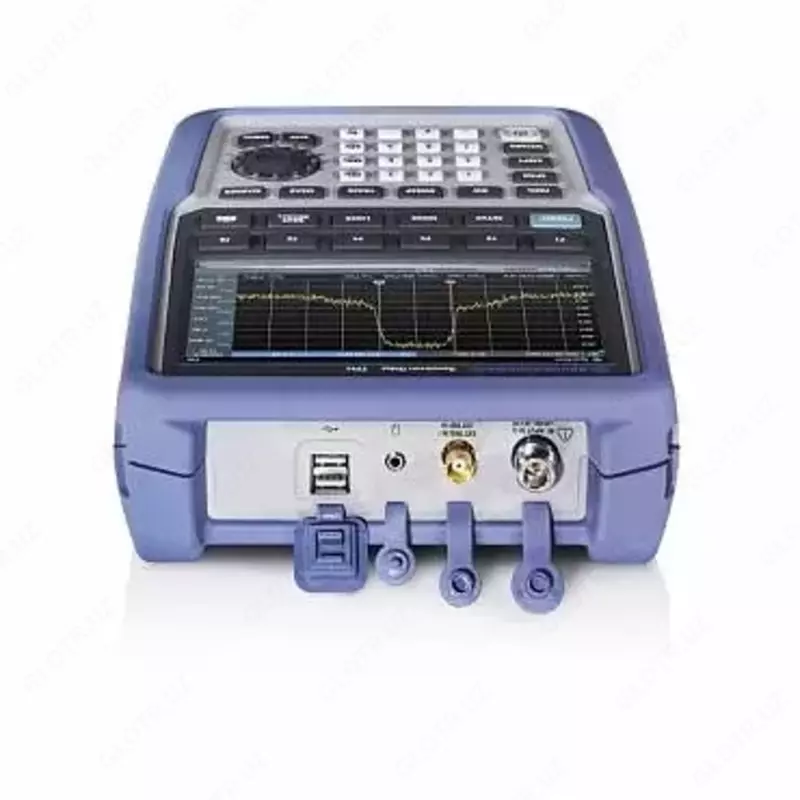

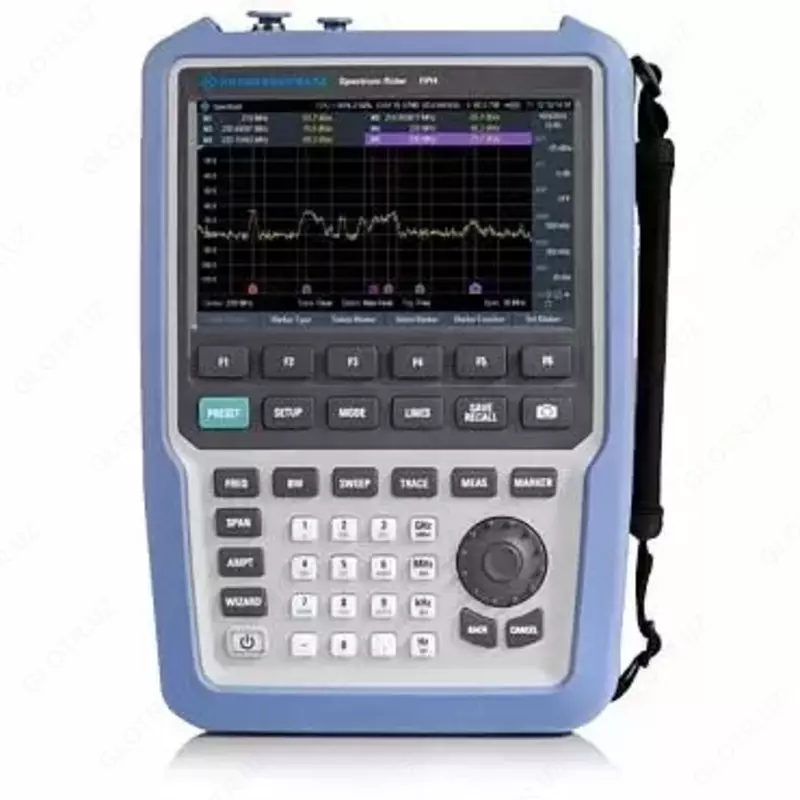

FPH - портативный анализатор спектра

Характеристики FPH

Параметр	Значение
Диапазон частот
Базовый блок	от 5 кГц до 2 ГГц
С опцией FPH-B3	от 5 кГц до 3 ГГц
С установленными опциями FPH-B3 и FPH-B4	от 5 кГц до 4 ГГц
Разрешение по частоте	1 ГГц
Полоса разрешения	от 1 Гц до 3 МГц в последовательности 1/3
Спектральная чистота, однополосный фазовый шум
f = 500 МГц
30 кГц	< – 88 дБн (1 Гц), тип. – 95 дБн (1 Гц)
100 кГц	< – 98 дБн (1 Гц), тип. – 105 дБн (1 Гц)
1 МГц	< – 118 дБн (1 Гц), тип. – 125 дБн (1 Гц)
Средний уровень собственного шума (DANL)
ВЧ - ослабление 0 дБ, согласованная нагрузка 50 Ом, полоса разрешения RBW = 100 Гц, полоса видеофильтра VBW = 10 Гц, детектор sample, логарифмический масштаб, следящий генератор выключен, нормирование к 1 Гц
Частота	предусилитель выкл.
от 1 до 10 МГц	< – 135 дБмВт, тип. – 142 дБмВт
от 10 МГц до 1 ГГц	< – 142 дБмВт, тип. – 146 дБмВт
от 1 до 4 ГГц	< – 140 дБмВт, тип. – 144 дБмВт
Частота	предусилитель вкл.
от 1 до 10 МГц	< – 150 дБмВт, тип. – 160 дБмВт
от 10 МГц до 3 ГГц	< – 158 дБмВт, тип. – 163 дБмВт
от 3 до 4 ГГц	< – 156 дБмВт, тип. – 161 дБмВт
Точка пересечения третьего порядка (IP3)
Динамический диапазон без интермодуляционных искажений, уровень сигнала 2 × – 20 дБмВт, ВЧ - ослабление 0 дБ, ВЧ - предусилитель выкл.
f = 1 ГГц	+7 дБмВт (изм.)
f = 2,4 ГГц	+10 дБмВт (изм.)
Общая погрешность измерения
Доверительный уровень 95 %, от +20 до +30 °C, СШ > 16 дБ, от 0 до – 50 дБ ниже опорного уровня, автоматическое ВЧ-ослабление
10 МГц ≤ f ≤ 4 ГГц	< 1,25 дБ, тип. 0,5 дБ
Общие характеристики
Дисплей	WVGA, разрешение 800 × 480 пикселей
Аккумуляторная батарея	Литий-ионный аккумулятор 72 Вт·ч, 11,25 В
Время работы от новой, полностью заряженной батареи	8 ч
Габариты (Ш × В × Г)	202 мм × 294 мм × 76 мм
Масса	2,5 кг
