Характеристики FSC3



Характеристики			Значение
Частота	Частотный диапазон		9 кГц…3 ГГц
	Разрешение		1 Гц
	Температурная стабильность источника опорной частоты		± 1х10-6 (0 °C ... +30 °C) ± 3х10-6 (30 °C ... 50 °C)
	Изменение погрешности источника опорной частоты		± 1х10-6/год
	Маркер	Разрешение	0,1 Гц
		Погрешность	± (частота маркера × погрешность опорной частоты + + 10% × полоса пропускания + 1/2 (полоса обзора/количество точек развертки-1)) + 1 Гц)
		Количество точек развертки	631
		Шаг	полоса обзора / 630
	Счетчик частоты	Разрешение	0,1 Гц
		Погрешность	± (частота × погрешность опорной частоты + 1/2 младшего разряда)
	Полоса обзора		Нулевая, 10 Гц…3 ГГц
	Погрешность полосы обзора		± полоса обзора / 630
	Плотность фазовых шумов (f = 500 МГц)	30 кГц	<–95 дБн (1 Гц), тип. –105 дБн (1 Гц)
		100 кГц	<–100 дБн (1 Гц), тип. –110 дБн (1 Гц)
		1 МГц	<–120 дБн (1 Гц), тип. –127 дБн (1 Гц)
Полоса пропускания	Полоса пропускания ПЧ (-3 дБ )		10 Гц… 3 МГц, с шагом 1-3
	Избирательность фильтров по уровням (60 дБ / 3 дБ)		<5:1
	Погрешность установки полосы пропускания ПЧ		<5% (10 Гц ≤ RBW ≤ 300 кГц) <10% (RBW > 300 МГц)
	Полоса пропускания видео (-3 дБ)		10 Гц … 3 МГц, с шагом 1-3
Амплитуда	Диапазон измерения уровня		Уровень собственных шумов … +30 дБм
	Максимальный уровень на входе		ослабление ≥10 дБ 50 В (постоянное напряжение) +30 дБм (1 Вт) мощность CW RF Power +33 дБм (2 Вт) макс. опасный уровень (меньше 3 с) 150 В (импульс)	ослабление <10 дБ 50 В (постоянное напряжение) +20 дБм (100 мВт) мощность CW RF Power +23 дБм (200 мВт) макс. опасный уровень (меньше 3 с) 50 В (импульс)
	Средний уровень шумов (типично) 0 дБ аттенюатор, RBW=100 Гц, VBW=10 Гц, трекинг-генератор выкл, детектор выборка, нормализован к 1Гц	без предусилителя
		9 кГц...100 кГц	< –108 дБм, –118 дБм (тип.)
		100 кГц...1 МГц	< –115 дБм, –125 дБм (тип.)
		1 МГц...10 МГц	< –135 дБм, –144 дБм (тип.)
		10 МГц...2 ГГц	< –141 дБм, –146 дБм (тип.)
		2 ГГц..3 ГГц	< –138 дБм, –143 дБм (тип.)
		с предусилителем (опция R&S® FSC-B22)
		100 кГц...1 МГц	< –133 дБм, –143 дБм (тип.)
		1 МГц...10 МГц	< –157 дБм, –161 дБм (тип.)
		10 МГц...1 ГГц	< –161 дБм, –165 дБм (тип.)
		1 ГГц...2 ГГц	< –159 дБм, –163 дБм (тип.)
		2 ГГц...3 ГГц	< –155 дБм, –159 дБм (тип.)
	Частотный отклик	9 кГц….10 МГц	< 1,5 дБ
		10 МГц….3,0 ГГц	< 1,0 дБ
	Абсолютная амплитудная погрешность (100 МГц, 10 °C …40 °C		± 0,3 дБ
	Установка опорного уровня		Диапазон: -80 дБм…+30 дБм
			Погрешность (достоверность 95%, с/ш>16 дБ, автоаттенюация, 20 °C...30 °C) <±1,0 дБ, ±0,5 дБ
	Гармонические искажения 2-го порядка (предусилит. выкл, вх. уровень = -20 дБи)	fц= 20 МГц...1,5 ГГц	<-60 дБн
		fц= 1,5 ГГц...3 ГГц	<-50 дБн
	Интермодуляционные искажения 3-го порядка (предусилит. выкл, вх. уровень =-20 дБм)	fц≤300 МГц	<-54 дБн (TOI > +7 дБм, тип. +11 дБм)
		fц= 300 МГц...3 ГГц	<-60 дБн (TOI > +10 дБм, тип. +15 дБм)
	Комбинационные искажения		<-60 дБн
	Собственные комбинационные помехи (вх. терминатор 50 Ом, RBW ≤ 30 кГц, частота ≥ 30 МГц, аттенюатор = 0 дБ)		<-90 дБм
	Аттенюатор		0...40 дБ с шагом 5 дБ
	Логарифмическая шкала		1 / 2 / 5 / 10 / 20 / 50 / 100 дБ, 10 диапазонов
	Линейная шкала		0 до 100%, 10 диапазонов
			2
	Количество графиков
	Тип детектора		выборка, положительный пиковый, отрицательный пиковый, автомат.пиковый, среднеквадратический
	Операции над графиками		непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка
	Установка опорного уровня		-130 дБм...+30 дБм
	Единицы измерения		дБм, дБмВ, дБмкВ, В, Вт
Развертка	Диапазон		200 мкс… 100 с (нулевой обзор) 20 мс …1000 с (100 Гц ≤ полоса обзора ≤ 600 МГц) 20 мс × полоса обзора / 600 MГц...1000 с (полоса обзора > 600 МГц)
	Погрешность		1% (нулевой обзор) 3% (полоса обзора ≥10 Гц)

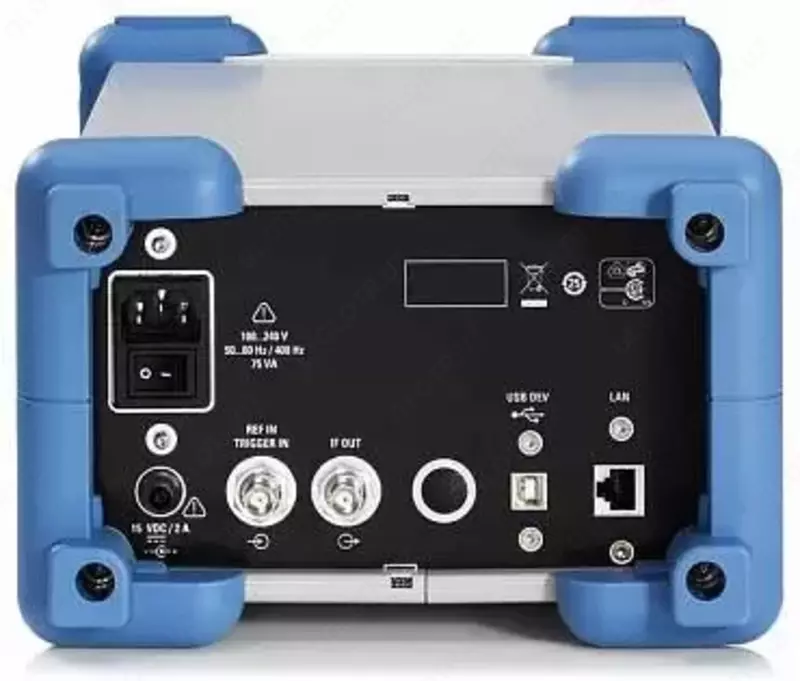

Вход	ВЧ вход		Соединитель N-типа (female) ; 50 Ом;
	Другие входы / выходы		Выход AF Импеданс 32 Ом Разъем типа 3,5 мм мини Jack Тип модуляции: АМ и ЧМ Напряжение: 0...100 мВскз
			Опорный генератор 10 MГц/ внешний запуск Соединитель типа BNC (female) Импеданс: 50 Ом Частота опорного генератора 10 МГц; уровень 0 дБм Уровень внешнего запуска: см.запуск
			Выход IF Соединитель типа BNC (female) Импеданс: 50 Ом Частота 21,4 МГц
Запуск	Источник запуска		свободный, видео, внешний
	Внешний запуск		3 В уровень 0,7 В (переход верхний на нижний) 2,4 В (переход нижний на верхний)

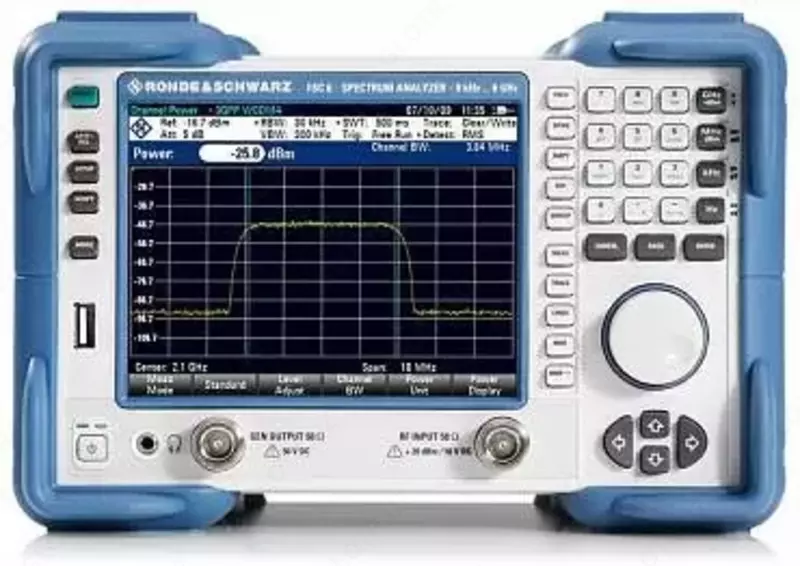

Общие данные	Дисплей		Графический цветной TFT ЖК, разрешение: 640 * 480, размер 5,7" (14,5 см)
	Память	Внешняя	USB 1.1 или 2.0 (≤4 Гб) 5000 измерений и графиков
		Внутренняя	256 измерений и графиков
	Удаленное управление		USB 2.0 тип А USB 2.0 тип B LAN интерфейс 10/100 Base-T, RJ-45
	Питание	AC	100 В… 240 В / 50 Гц…60 Гц, 400 Гц 130 ВА
		DC	14 В...16 В / 0,9 А...0,7 А
	Потребляемая мощность		12 Вт
	Габаритные размеры		233 х 158,1 х 350 мм
	Масса		4,5 кг
	Рабочая температура		0 °C …50 °C
