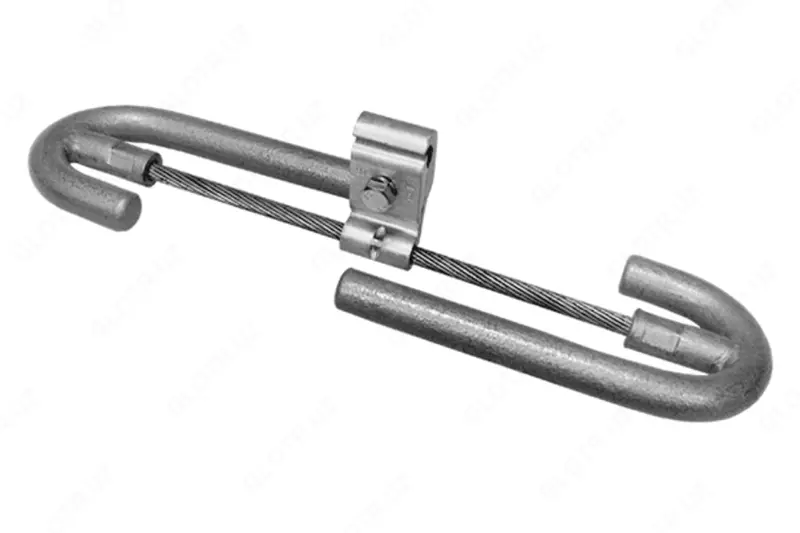

Гасители вибрации ГВ-322х-02м

В наличии Код: P-1117377

139 955 сум / шт

Описание

Назначение и область применения

Гасители вибрации типа ГВ-322х-02м предназначены для установки на неизолированные провода, молниезащитные тросы, а также на самонесущие оптические кабели (ОКСН/ОКГТ), подвешиваемые на опорах воздушных линий электропередачи.
Их задача — предотвращение усталостных разрушений в местах крепления проводов, которые могут возникать из-за ветровой вибрации и колебаний.
Применяются на линиях напряжения от 35 до 750 кВ (в зависимости от исполнения)

Гаситель вибрации ГВ-322х-02м состоит из следующих основных элементов:

Корпус с прижимной плашкой — может быть литым или из экструдированного профиля.
Демпферный трос — стальной трос, закреплённый в нижней части корпуса (обычно опрессовкой).
Грузы (демпферные тела) — два тела вращения, закреплённые на демпферном тросе. Часто они наклонены относительно оси троса, что позволяет возбуждать не только изгибные, но и крутильно-изгибные колебания, расширяя эффективность демпфирования.
Крепёжный болт с гайкой и пружинными шайбами — для крепления корпуса гасителя к проводной арматуре. Пружинные шайбы предотвращают самопроизвольное отвинчивание.

За счёт конструкции грузов и троса гаситель возбуждает колебания, которые вступают в противофазу с вибрацией провода, тем самым гасят её.
В отличие от простых гасителей типа Стокбридж, модель ГВ имеет три резонансные частоты, что даёт более широкий рабочий диапазон частот вибрации. Корпус и плашка выполнены монолитно, без люфтов, что предотвращает контакт грузов с проводом и их повреждение.
Грузы запрессованы без втулок напрямую на трос, что повышает надежность крепления и исключает их отрыв в эксплуатации.
Крепление к проводу осуществляется с помощью крюка и болта с мелкой резьбой + пружинные шайбы для надёжности сцепления.

Поскольку точная модель «ГВ-322х-02» не найдена в открытых источниках, характеристики могут быть аналогичны близким вариантам ГВ:

Параметр	Возможное значение / диапазон
Масса демпферных грузов	0,8 кг, 1,6 кг, 2,4 кг, 3,2 кг, 4,0 кг (в зависимости от исполнения)
Диаметр демпферного троса (d)	9,1 мм, 11,0 мм, 13,0 мм
Условная длина гасителя L	300; 350; 400; 450; 500; 550; 600; 650 мм
Посадочный диаметр плашки	например, 10-13 (9,0–14,0 мм), 16-20, 23-31 и др.
Масса гасителя в зависимости от грузов	для груза 0,8 кг — ≈ 2,07–2,15 кг; для 4,0 кг — ≈ 8,34–8,68 кг
