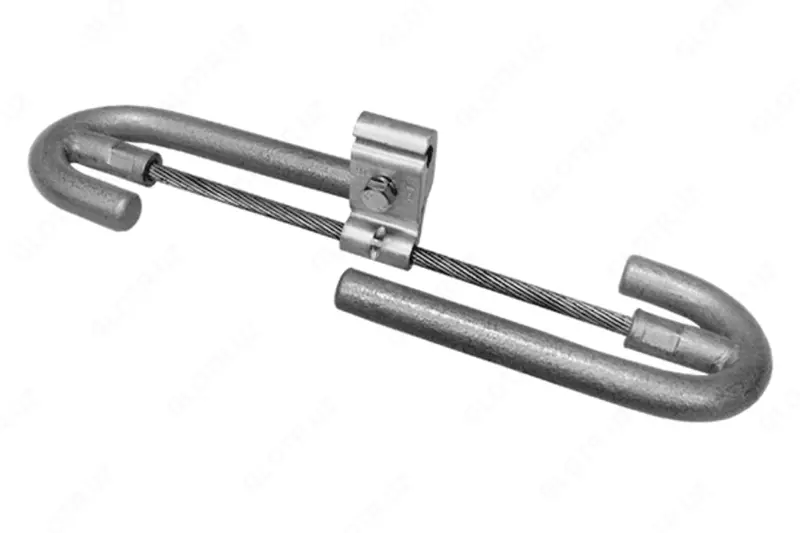

Гасители вибрации ГВ-332х-02

Назначение и область применения

• Гаситель вибрации ГВ-332х-02 предназначен для защиты неизолированных проводов, молниезащитных тросов и самонесущих оптических кабелей (ОКСН, ОКГТ) в воздушных линиях электропередачи от разрушений, вызванных ветровой вибрацией.

• Используется на линиях среднего и высокого напряжения (напряжение 35–750 кВ, в зависимости от исполнения).

• Применимый диапазон: крепление на опорах, подвесы проводов и грозозащитных тросов.

Конструкция и компоненты

Типичная конструкция ГВ-332-02 включает следующие элементы:

1. Корпус с плашкой (зажимная часть) — литой или из экструдированного профиля, обеспечивает надёжное крепление на проводе без люфтов.

2. Демпферный трос — стальной трос, закреплённый в нижней части корпуса с помощью опрессовки. Он служит средством передачи колебаний к грузам.

3. Грузы (демпферные тела, тела вращения) — закреплены на тросе и часто наклонены к оси троса, что позволяет гасителю работать не только на изгиб, но и на крутильно-изгибные колебания.

4. Крепёжный болт, гайка и пружинные шайбы — для крепления корпуса к проводу. Пружинные шайбы предотвращают самопроизвольное отвинчивание.

Принцип работы

• При ветровой вибрации провод колеблется, и демпферный трос передаёт эти колебания на грузы.

• Грузы реагируют, возбуждая колебания в противофазе, тем самым гася вибрацию провода.

• За счёт наклона грузов к оси троса и их формы гаситель способен эффективно демпфировать как изгибные, так и крутильно-изгибные колебания, расширяя диапазон рабочих частот по сравнению с классическим гасителем Стокбриджа. Корпус и плашка сконструированы монолитно, без зазоров, что препятствует касанию грузов к проводу и исключает повреждения из-за трения.

• Грузы запрессованы без втулок (напрямую) на трос, что повышает надёжность крепления и снижает риск отрыва в эксплуатации.

Технические характеристики и параметры (ориентировочные)
