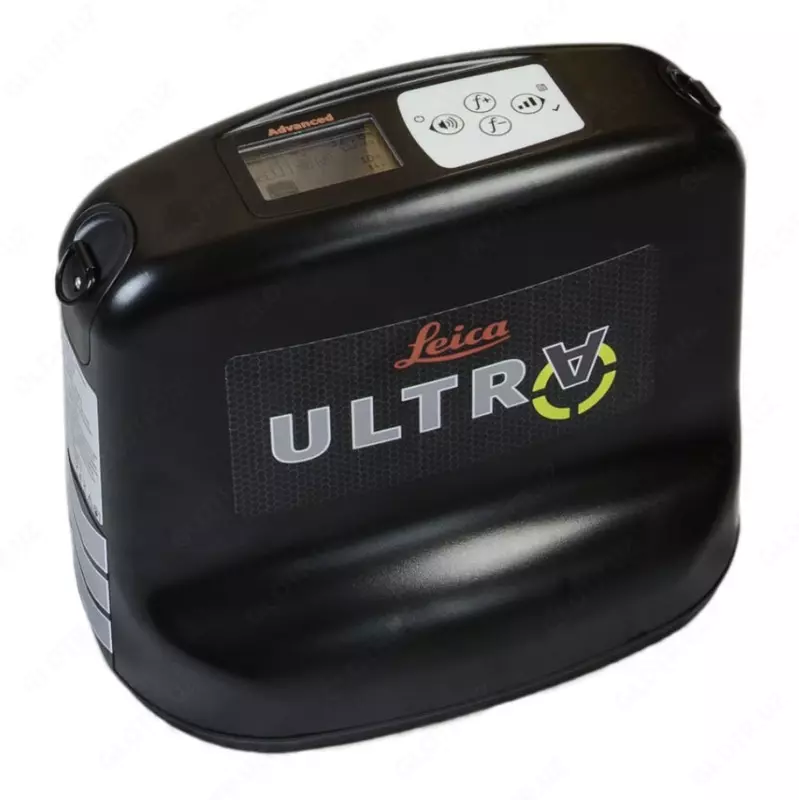

Генератор Leica Transmitters 12 Wt

Сигнальный передатчик Leica ULTRA 12 Вт предназначен для подачи трассировочного сигнала на подземные кабели или трубы, которые сами по себе не излучают обнаруживаемый сигнал. С его помощью затем прибор-локатор (например серия ULTRA) может определить положение таких коммуникаций. Geneq+2Pipe Vision Tech+2

Ключевые технические характеристики

• Мощность выхода: 12 Вт. ITM+2CalCert+2

• Диапазон рабочих частот: примерно 256 Гц до 200 кГц. ITM+1

• Поддерживаемые частоты (в стандартных режимах): 512 Гц, 3,140 Гц, 8,192 Гц, 32,768 Гц, 83,100 Гц, 200 000 Гц. ITM+1

• Максимальный ток: около 500 мА. Максимальное напряжение ~65 В rms. CalCert+1

• Условия эксплуатации: температура от −20 °C до +50 °C. Global Test Supply+1

• Степень защиты корпуса: IP65 — защищён от пыли и брызг. QL Equipment+1

• Питание: либо 10 батарей типа D (LR20), либо аккумулятор-Li-ion (опция). QL Equipment+1

Особенности

• Высокая мощность (12 Вт) позволяет трассировать длинные участки, крупные металлические трубы, труднодоступные коммуникации. Leica Geosystems Shop+1

• Возможность выбора множества частот, в том числе пользовательских (в расширенной версии) для адаптации под конкретные условия. QL Equipment

• Надёжная конструкция — рассчитана на полевые условия.

• Если модель “Advanced” (например модель 818700) — дополнительно: внешнее питание 12 В, два выхода, связь передатчик-приёмник, Bluetooth-связь. ITM

Применение на практике

• Подключение напрямую к кабелю или трубе (если есть металлический путь) либо индуктивно/щёточным/хомутным способом при невозможности прямого подключения.

• Выбор подходящей частоты в зависимости от условий: глубина залегания, материал трубы/кабеля, окружающие помехи.

• Установка трассировщика-предатчика до начала работ по копке, чтобы предотвратить повреждение коммуникаций.

Замечания / рекомендации

• При работе с высокой мощностью соблюдать особые меры безопасности: возможны опасные напряжения на контактах. Leica Geosystems Shop

• Убедитесь, что локатор и передатчик поддерживают одни и те же частоты / режимы.

• При выборе кабеля подключения и заземления обратить внимание на качество контакта: слабый контакт может снизить эффективность передачи сигнала.

• Хранение и эксплуатация устройства должны соответствовать температурным и эксплуатационным условиям, указанным производителем.
