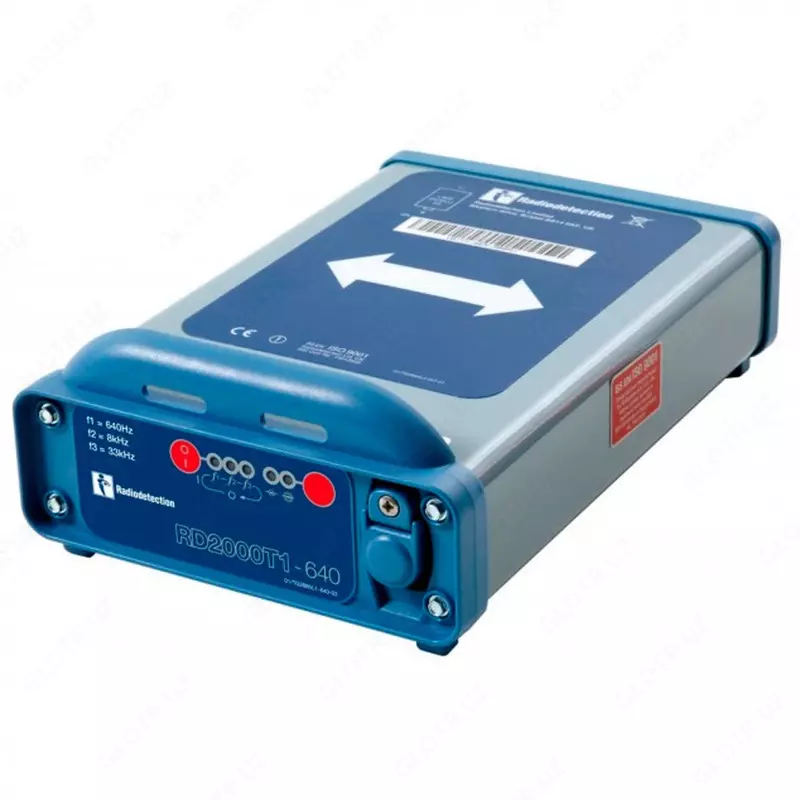

Генератор Radiodetection T1

Radiodetection T1 — это компактный и надёжный генератор сигналов мощностью до 1 Вт, предназначенный для совместного использования с локаторами подземных коммуникаций, такими как SuperCAT4+ и другие модели Radiodetection.
Устройство подаёт активный электрический сигнал на металлические кабели и трубы, что позволяет локатору точно определить их трассу и глубину залегания.

Основные функции и режимы:

• Переключатель частоты: выбор одной из заданных рабочих частот; при включении автоматически устанавливается самая низкая частота.

• Регулировка мощности: два уровня выходной мощности — низкий и высокий (¼ Вт или 1 Вт). Светодиоды показывают активный уровень.

• Разъём для аксессуаров: при подключении прямых кабелей или индукционного хомута (Signal Clamp) индукционный режим автоматически отключается.

• Индукционный режим: сигнал передаётся через встроенную антенну, без прямого подключения к объекту. Эффективная глубина действия — до 2 м.

• Режим прямого подключения (Direct Connection): используется при наличии доступа к металлическому кабелю или трубе для максимально точной трассировки.

Технические характеристики:

• Выходная мощность: 0,25 Вт / 1 Вт (переключаемая)

• Рабочие частоты (прямое подключение): 640 Гц (или 512 Гц, в зависимости от версии), 8 кГц, 33 кГц

• Частоты индукции: 8 кГц, 33 кГц

• Питание: 4 × батареи LR20 (D-типа), 1,5 В

• Время работы: около 12–40 часов (в зависимости от температуры и режима работы)

• Рабочая температура: от –10 °C до +50 °C (типично для серии Radiodetection)

Рекомендации по применению:

• Перед использованием провести функциональную проверку — включить прибор на открытой площадке и убедиться, что слышен звуковой сигнал.

• В индукционном режиме избегать измерения глубины в радиусе до 10 м от передатчика, чтобы исключить ложное считывание сигнала.

• При работе с индукционным хомутом необходимо закрыть челюсти и дождаться изменения звука, подтверждающего корректное соединение.

Применение:

T1 используется для подачи трассирующего сигнала на кабели и трубопроводы при проведении работ по:

• определению местоположения подземных коммуникаций;

• трассировке и идентификации металлических сетей;

• подготовке к земляным и строительным работам
