Гидравлический индикатор веса ГИВ-6-М2; -2; -3; -4; -5; -6; -7 (взамен ГИВ-6; ГИВ-6-М1)

Гидравлический индикатор веса ГИВ-6-М2; -2; -3; -4; -5; -6; -7 (взамен ГИВ-6; ГИВ-6-М1)

В наличии Код: P-1140178

Цена по запросу

Показать телефон Позвонить Написать Написать

Характеристики

Гидравлический индикатор веса ГИВ

Семь модификаций под различные условия эксплуатации

Показать все

Описание

Гидравлический индикатор веса ГИВ-6-М2 (-1…-7) предназначен для измерения и регистрации усилий натяжения неподвижного конца талевого каната при бурении и капитальном ремонте скважин. Прибор пришёл на замену моделям ГИВ-6 и ГИВ-6-М1 и выпускается по ТУ 25-7617.004-92. Межповерочный интервал составляет 1 год. Поставка осуществляется без заполнителя рабочей жидкостью.

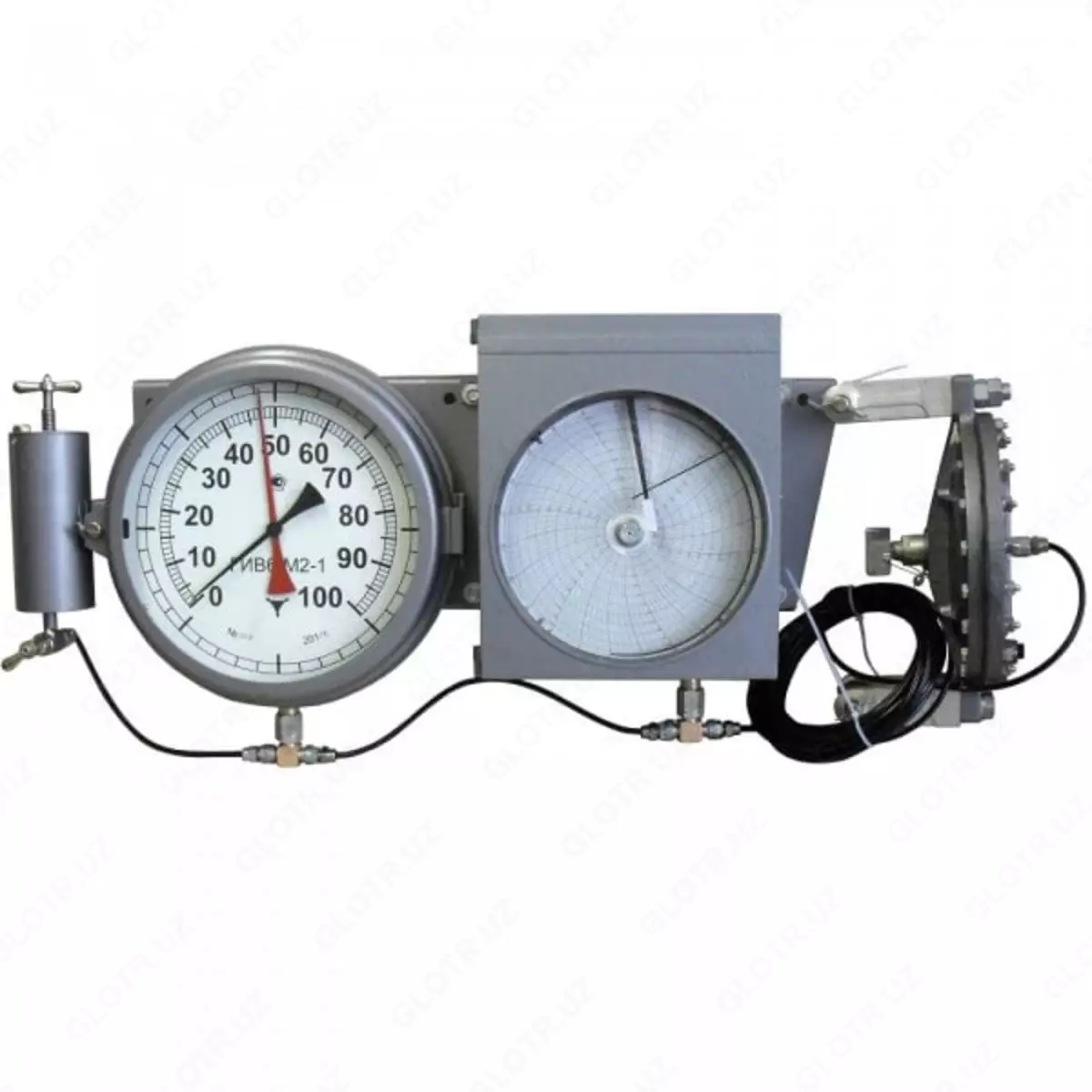

Конструктивно индикатор состоит из трансформатора давления (ТД-150 или ТД-300) и блока вторичных приборов, соединённых трубопроводом. В состав блока могут входить указатель с основной и верньерной шкалой, пресс-бачок и самопишущий манометр ДМ-2001, смонтированные на раме. В зависимости от назначения выпускается семь модификаций, различающихся типом трансформатора давления и комплектацией вторичного блока.

Принцип действия основан на преобразовании усилия натяжения каната, преломлённого между опорами, в давление в камере трансформатора с последующим измерением манометром. Давление и усилие связаны зависимостью: P = (2Q/F) × cos α, где F — эффективная площадь мембраны, α — угол преломления каната.

Индикатор соответствует исполнению У категории 2 по ГОСТ 15150 (–50…+50 °С) и исполнению Т категории 2 (–10…+55 °С). Устойчив к вибрации частотой до 45 Гц и амплитудой до 0,15 мм. Средняя наработка на отказ — 50 000 ч, срок службы — не менее 8 лет.

Преимущества

Надёжная механическая конструкция без сложной электроники
Семь модификаций под различные условия эксплуатации
Высокая точность измерения усилия натяжения
Устойчивость к вибрации и температурным перепадам
Длительный срок службы и межповерочный интервал 1 год

Технические характеристики

Параметр	Значение
Типы трансформатора	ТД-150, ТД-300
Диаметр каната	15, 19, 22, 25, 28, 32, 35, 38 мм
Макс. усилие (ТД-150)	60, 80, 100, 125 кН
Макс. усилие (ТД-300)	200, 250, 320 кН
Погрешность (1/3/6)	±2,5 %
Погрешность (2/4/5/7)	±4 %
Макс. давление системы	1 МПа
Температурное отклонение	±0,5 % на каждые 10 °С
Рабочая жидкость	ПМС-5, ПМС-6, ПМС-10
Наработка на отказ	50 000 ч
Срок службы	≥8 лет

Часто задаваемые вопросы

В чём отличие модификаций?
Отличаются типом трансформатора давления и составом блока вторичных приборов.
Поставляется ли индикатор заправленным?
Нет, поставка осуществляется без рабочей жидкости.
Какой межповерочный интервал?
1 год.
В каких температурных условиях можно использовать прибор?
От –50 до +50 °С (исполнение У2) и от –10 до +55 °С (исполнение Т2).
Можно ли подключить прибор к компьютеру?
Нет, модель механическая. Для цифрового контроля рекомендуется ГИВ-1Э.
