Гидравлический измеритель веса ГИВ-1Э электронный (условный аналог ИВЭ-50)

Гидравлический измеритель веса ГИВ-1Э, электронный (условный аналог ИВЭ-50)

В наличии Код: P-1140168

Цена по запросу

Показать телефон Позвонить Написать Написать

Характеристики

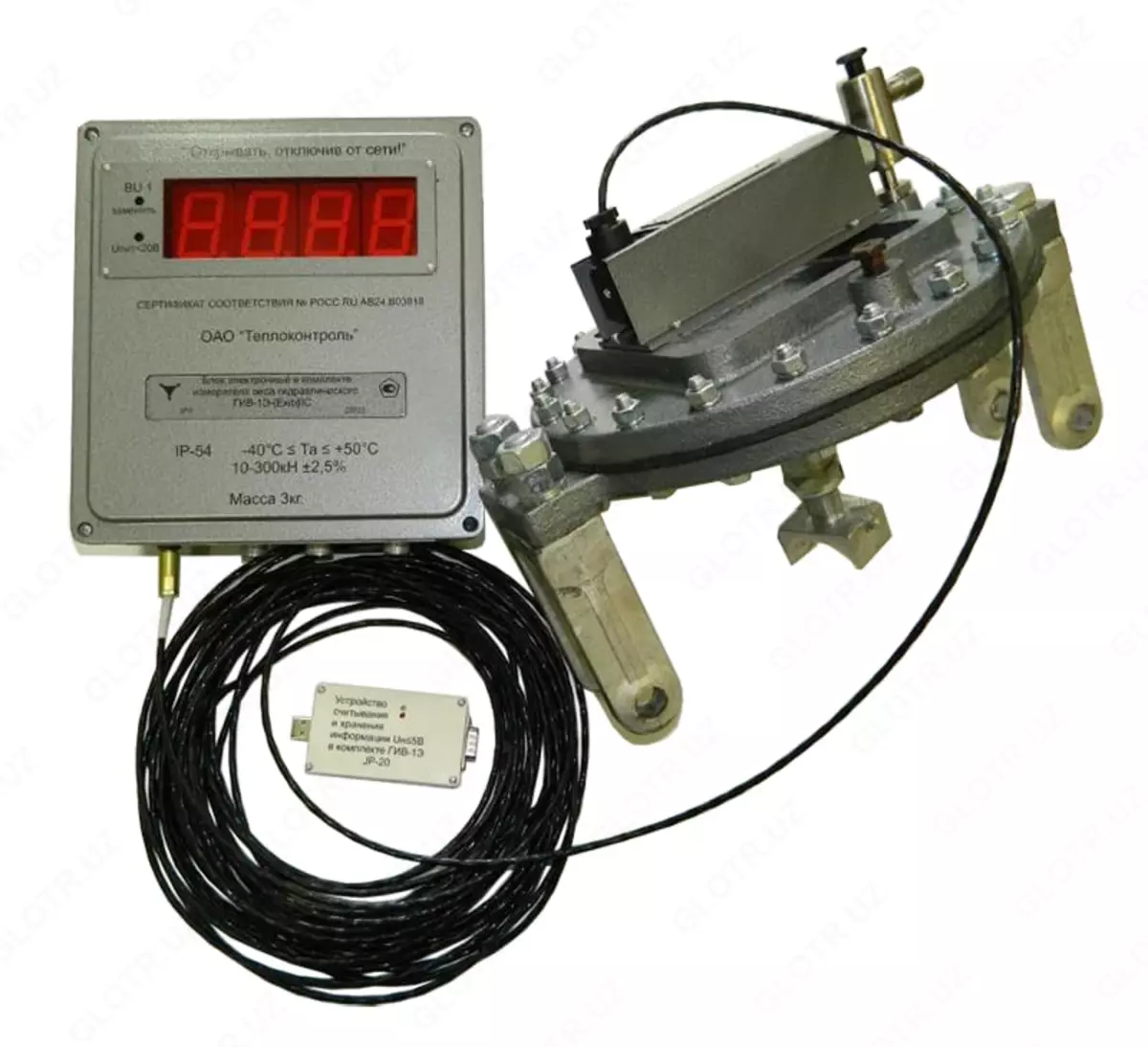

Гидравлический измеритель веса ГИВ-1Э

Высокая точность измерений усилия натяжения каната ±2,5 %

Показать все

Описание

Электронный гидравлический измеритель веса ГИВ-1Э предназначен для измерения и регистрации усилий натяжения неподвижного конца талевого каната при бурении и капитальном ремонте скважин. Прибор разработан на базе гидравлического индикатора веса ГИВ-6-М2 с заменой блока вторичных приборов на микропроцессорный блок с цифровой индикацией, что позволяет повысить точность и удобство работы.

ГИВ-1Э обеспечивает цифровую индикацию веса на четырёхразрядном семисегментном индикаторе, автоматическую регистрацию количества нагрузок, максимальных значений и времени их измерения в памяти электронного блока. Считываемая информация может переписываться на жесткие и гибкие диски для создания базы данных, а также отображаться в виде гистограмм нагрузки в реальном времени на экране ПК. Световая и звуковая сигнализация информирует о превышении предельных нагрузок.

Прибор относится к взрывозащищенным устройствам и включает взрывозащищенный датчик давления ДМ-5007Ех. Принцип действия основан на преобразовании усилия натяжения каната, опирающегося на мембрану, в давление в камере трансформатора, которое затем датчиком давления непрерывно преобразуется в унифицированный выходной сигнал 4–20 мА.

Преимущества

Высокая точность измерений усилия натяжения каната ±2,5 %
Автоматическая регистрация и хранение данных для последующего анализа
Возможность визуализации нагрузки в реальном времени на ПК
Световая и звуковая сигнализация о превышении предельных значений
Взрывозащищённая конструкция, надежная работа в условиях буровых установок

Технические характеристики

Параметр	Значение
Диапазон измерений веса	10–300 кН
Предел допускаемой абсолютной погрешности	7,5 кН
Основная приведенная погрешность	±2,5 % от макс. усилия
Напряжение питания	20–30 В (аккумуляторная батарея)
Потребляемая мощность	≤24 Вт
Средняя наработка на отказ	≥40000 ч
Средний срок службы	8 лет
Масса электронного блока	3 кг
Масса устройства считывания (УСХИ)	0,1 кг
Масса трансформатора давления	20 кг
Размеры электронного блока	250×230×75 мм
Размеры УСХИ	96×50×35 мм
Размеры трансформатора давления	270×350×230 мм
Диаметры канатов	19, 22, 25, 28, 32, 38 мм

Трансформатор давления и усилия каната

Диаметр каната, мм	Максимальное усилие натяжения, кН
19, 22	60, 80, 100, 125
22, 25	200
28, 32	250
38	300

Часто задаваемые вопросы

Можно ли использовать ГИВ-1Э на буровых установках с разными диаметрами каната?
Да, прибор совместим с канатами диаметром 19–38 мм.
Как осуществляется регистрация данных?
Автоматически в памяти электронного блока с последующей возможностью переноса на ПК или диски.
Есть ли сигнализация о превышении нагрузки?
Да, предусмотрены световая и звуковая сигнализация.
Как долго прибор может работать без отказа?
Средняя наработка на отказ составляет не менее 40 000 часов.
Требуется ли дополнительная калибровка перед использованием?
Нет, прибор поставляется с готовой цифровой индикацией и калибровкой.
