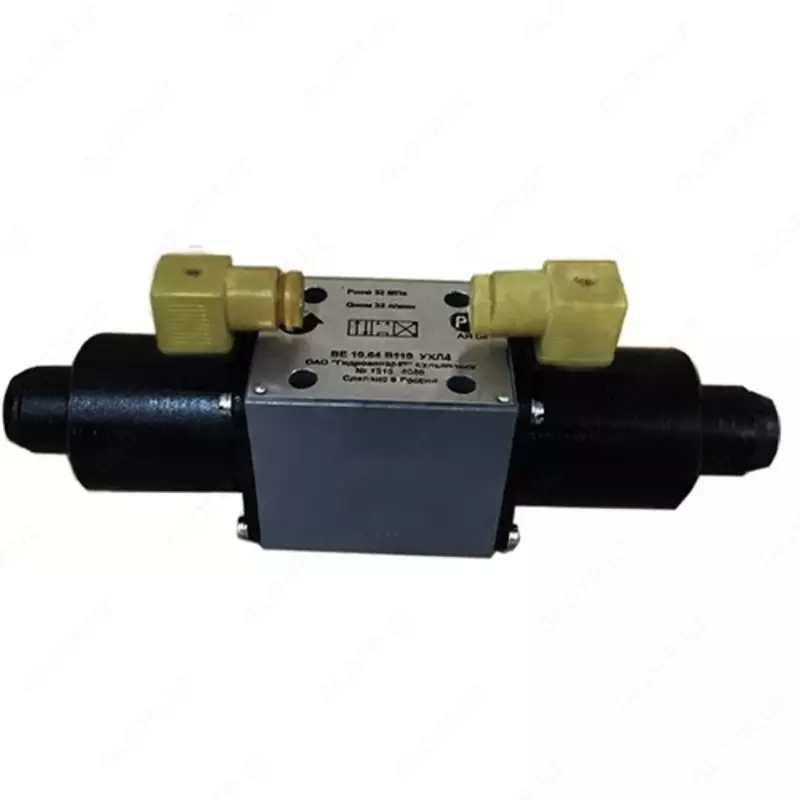

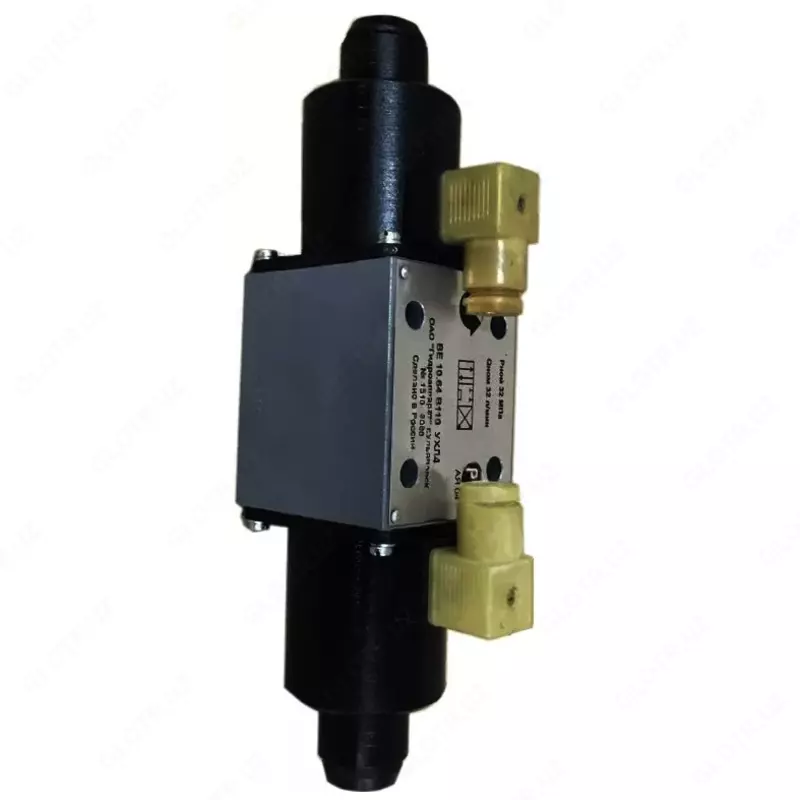

Гидрораспределитель ВЕ 10.64.В110 УНМД1

Гидрораспределители ВЕ10 54 Г24, ВЕ10.54.В110, ВЕ 10 54 В220 УХЛ4 с условным проходом 10 мм являются золотниковыми гидрораспределителями с двухсторонним электромагнитным управлением (с двумя катушками).

Переключаемые с двухсторонним электромагнитным управлением золотниковые распределители ВЕ10.64(44,34,24,14,54)В220(Г24,В110)Н.М с пружинным возвратом управляют пуском, остановкой и направлением движения потока жидкости.

Основными элементами распределителя ВЕ10 являются: корпус (1), один или два электромагнита (2), золотник (3) и одна или две возвратные пружины (4).

При отсутствии управляющего сигнала золотник (3) удерживается пружиной (4) в среднем или в исходном положении (кроме импульсного золотника). Переключение золотника (3) осуществляется от заполненного маслом магнита (2).

Условием надежного срабатывания магнита является заполнение его полостей маслом.

Магнит через толкатель (2) перемещает управляющий золотник (3) из исходного положения в заданную позицию. При этом обеспечивается перетекание жидкости по направлениям Р-А и В-Т или Р-В и А-Т.

При обесточенном магните (2) золотник (3) пружиной (4) перемещается в исходное положение.
