Гильзы защитные ГЗ 130 мм

В наличии Код: P-0792545

241 000 сум / шт.

Купить

В корзину

Написать

Описание

Гильзы защитные относятся к дополнительному оборудованию (монтажно-защитная арматура) и предназначены для установки термопреобразователей (термометров сопротивления ТС, термопар ТП), а также биметаллических термометров ТБ/БТ на различных объектах. Гильзы защитные ГЗ обеспечивают защиту термопреобразователей от воздействия избыточного давления рабочей среды. Защитные гильзы изготавливаются из нержавеющей стали 12Х18Н10Т, конструкционной стали 20 или другого материала на выбор заказчика (см. перечень материалов).

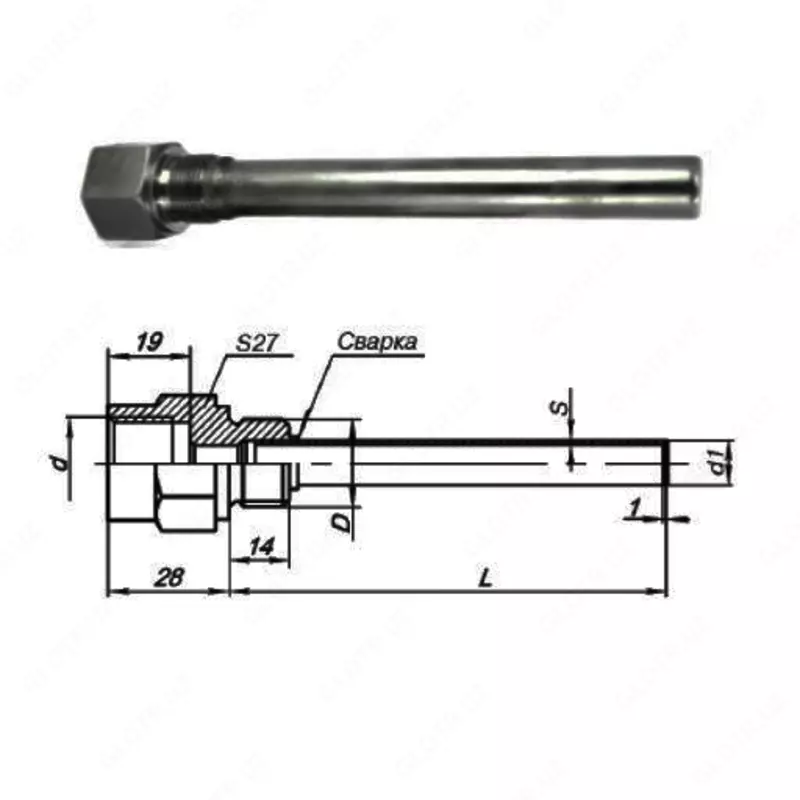

Конструктивное исполнение гильз защитных ГЗ-21,31,41,11,ТБ

Рисунок №	Исполнение	Ру, МПа	D, мм	d, мм	М, мм	S, мм	L, мм
1	ГЗ.11	16МПа	12	9	М20х1,5	30	80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
2	ГЗ.21	25МПа	16	8,5
	ГЗ.22			10,5
	ГЗ.23			8,5	М27х2,0
	ГЗ.24			10,5	М27х2,0
3	ГЗ.31	50МПа	16	8,5	М33х2,0	41	120, 160, 200, 250, 320
3	ГЗ.32	50МПа	16	10,5	М33х2,0	41	120, 160, 200, 250, 320
4	ГЗ.41	25МПа	18	14	М27х2,0	32	120, 160, 250, 320
5	ГЗ.42	25МПа	20	16	М33х2,0	41	120, 160, 250, 320
6	ГЗ.ТБ	25МПа	12	8,5	М20х1,5; G 1/2	24	50, 100, 150, 200, 250, 320, 400
7	ГЗ.БТ	2,5МПа	12	8,5	М20х1,5; G 1/2	24	120, 160, 200, 250, 320

Условное обозначение и пример заказа защитных гильз ГЗ

Пример записи при заказе и в документации другой продукции, в которой ГЗ могут быть применены
(полная форма обозначения ПФО):
1. ГЗ.21-250мм (М20х1,5, Ру-25МПа, D=16, d=8,5, S30, нерж.) гильза защитная
2. ГЗ.11-100мм (М20х1,5, Ру-16МПа, D=16, d=9, S30, нерж.) гильза защитная
ТУ4211-003-18121253-95

При заказе необходимо указать: исполнение гильзы, монтажную длину в мм, количество гильз каждого вида.
Гильзы защитные используются совместно с бобышками (прямыми БП и скошенными БС) относятся к защитной арматуре и предназначены для установки термопреобразователей на различных объектах.

Также при заказе необходимо указать адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).

Условия применения преобразователей с защитной гильзой из нержавеющей стали 12Х18Н10Т

Исполнение гильзы	Условное давление Ру, МПа	Погружаемая часть, L, мм	Максимальная скорость потока, мм/сек
Исполнение гильзы	Условное давление Ру, МПа	Погружаемая часть, L, мм	пар	вода
ГЗ-21…24, 42	25МПа	80, 100, 120, 160	40	0,4
		200, 250, 320	25	2,5
		400, 500, 630, 800, 1000	5	0,5
		1250, 1600, 2000	2	0,2
ГЗ-31, 32	50МПа	120, 160	120	10
ГЗ-31, 32	50МПа	200, 250, 320	100	7,5
